这台中国移动的 F7005MV3 是中兴做的,铭牌型号 ZXHN F7005MV3,2025 年 1 月出厂。拿在手里的第一感觉是它不像一台「光猫」:没有天线,没有电话口,塑料壳子很薄,四个网口加两个 USB,正面一排九个灯就完事了。

会去找这台机器的人,基本是两个目的。一个是运营商送的老猫跑不满千兆宽带,想自己换一台带 2.5G 口的,把路由器和光猫之间那一段瓶颈先拆掉;另一个是家里有软路由或者好一点的无线路由器,根本不需要光猫再带 WiFi。这台机器正好两头都占:上行是 XG-PON,四个网口里有一个 2.5G,无线和电话全砍掉,体积小、发热低、也便宜。

下面把壳子、板子、串口日志三样各过一遍。三者里最靠得住的永远是日志。丝印告诉你这颗芯片能做什么,日志告诉你这台机器实际是什么,这两件事经常不是一回事。板子上留了调试串口,我焊了排针把整段启动过程录了下来,后半篇基本都在读它。

先说结论

  • 主控是中兴微的 ZX279133,双核 Cortex-A53,主频 1.0GHz。丝印四行:ZXIC、ZX279133、0106 TNXB2500、2437/JC81E003。日志里它自己报的是 CPU : ZX279133@A53x2,1000MHZ,紧接着又写了一句 Model: ZTE 133。这颗芯片是中兴微面向光猫和路由器市场的那条产品线,官方资料里支持 XG-PON、XGS-PON、GPON、EPON 一大串接入协议。
  • 内存 512MB,闪存 256MB,两个数字都是日志实测。内存是力积电一颗 Zentel A3T4GF40BBF-HP,DDR3;闪存是 SkyHigh ML02G300WHI00,2Gb 的 SPI NAND。日志给的是 DDR3 size, 0x20000000=512MiB、DDR3 1066 Mbps、256 MiB, block size: 128 KiB, page size: 2048, OOB size: 128,颗粒型号、速率、页大小全对得上。
  • 上行是 XG-PON,不是 GPON。铭牌上的产品名称写着「10Gbit/s 无源光网络用户端设备(XG-PON ONU)」,顶面丝印直接印了 XGPON,板上光模块里那颗驱动芯片是 Semtech 的 GN28L97B,这颗就是 10G PON 用的那一档。三处互相印证,没有含糊空间。
  • 接口是 1 个 2.5G + 3 个千兆 + 2 个 USB。2.5G 那个口由一颗独立的 Realtek RTL8221B PHY 出,板上找不到第二颗以太网芯片,三个千兆口应该是主控内部交换出来的。
  • 没有无线,没有语音。顶面印着「无 WiFi」,九个指示灯里既没有 WiFi 灯也没有电话灯;板上也没有任何射频部分和 FXS 语音芯片。同系列里 F7615 带无线带电话,F7015 砍无线留电话,到了 F7005 两个都砍了。
  • 引导是 U-Boot 2021.01,2024 年 8 月 9 日构建,而且开了安全引导。日志开头就是 secure boot,接着连着三次 CBC decrypt OK!、一次 verify OK!,进了 U-Boot 之后还有一句 sec mode!。引导链上的镜像都是加密且带签名的,改一个字节都过不去。
  • 闪存切成 14 个分区,内核是 A/B 双份。日志里 Creating 14 MTD partitions,kernel1 在 0x1700000、kernel2 在 0x3f00000,两个分区大小都是 0x2800000(40MB)。跑坏一份切另一份,这是运营商设备刷不死的底气。
  • 板边上印的板号是 737045F7015T_230200,里面带着 F7015T。机器叫 F7005MV3,PCB 上印的却是 F7015 那一系的编号,说明这块板是按同一条产品线设计的通用板,型号差异主要在固件和接口件上。

先看壳子:定位两个字就写在上面

顶面左上角印着 XGPON,右上角印着 无 WiFi。这两个丝印比铭牌还直白,出厂就把这台机器的性格说完了:上行是万兆 PON,无线你自己解决。

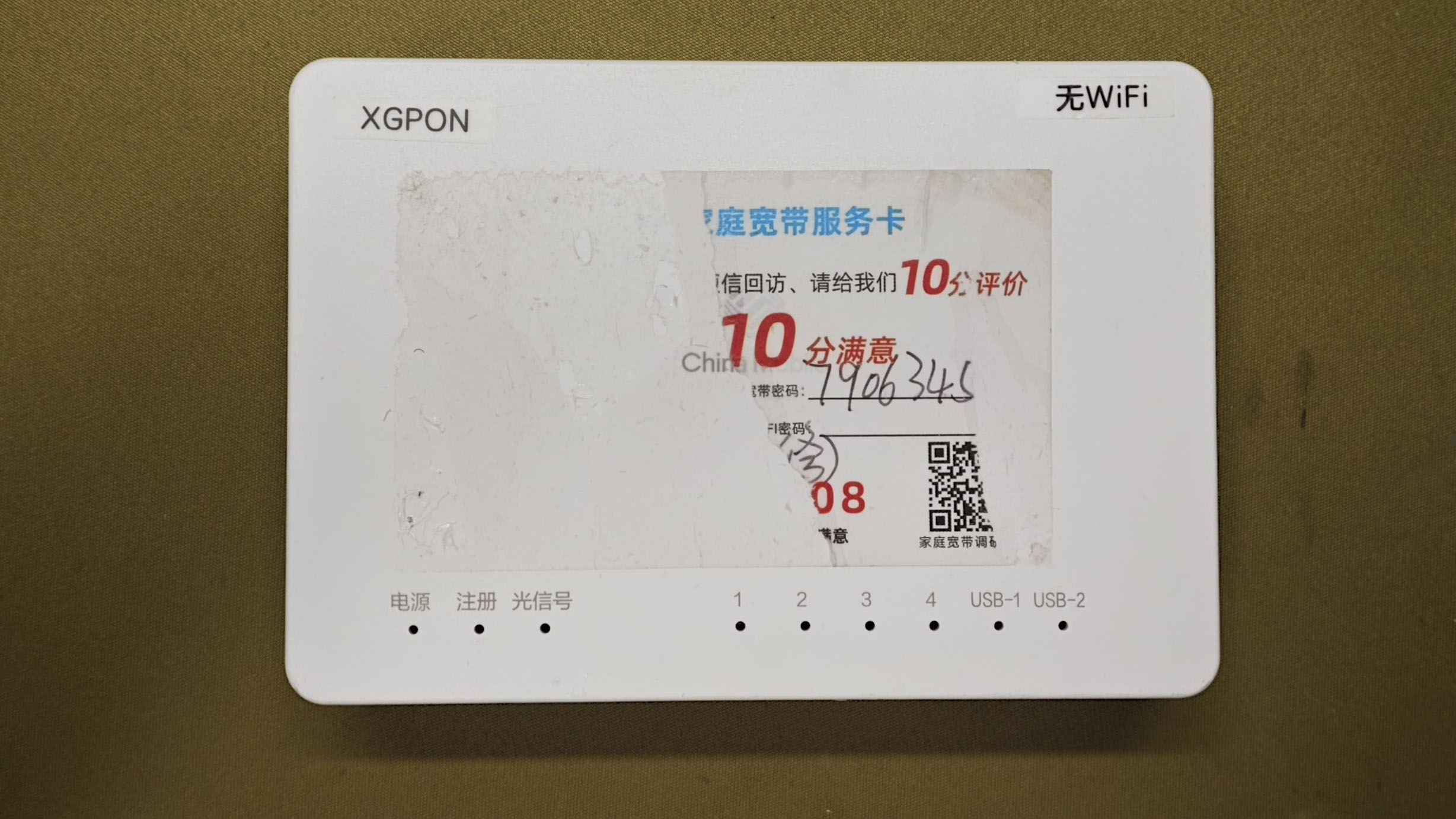

中国移动 F7005MV3 光猫顶面:左上角丝印 XGPON、右上角丝印 无WiFi,下方一排指示灯丝印为电源、注册、光信号、1、2、3、4、USB-1、USB-2
顶面。左上角 XGPON,右上角 无 WiFi,两个词把定位讲完了。中间那张是装机时贴的「家庭宽带服务卡」,装机信息都写在那上面

九个灯分两组。左边三个是状态:电源、注册、光信号。右边六个是端口:1 到 4 对应四个网口,USB-1、USB-2 对应两个 USB 口。这一排排布里藏着最有用的两个灯:「注册」管的是这台机器有没有在电信局的 OLT 上挂上号,「光信号」管的是光路通不通。宽带出问题的时候先看这两个:光信号灯红闪,是光纤或者光路的事,你在家里怎么重启路由器都没用;注册灯一闪一闪不常亮,是这台设备没被局端认,得让装维处理。

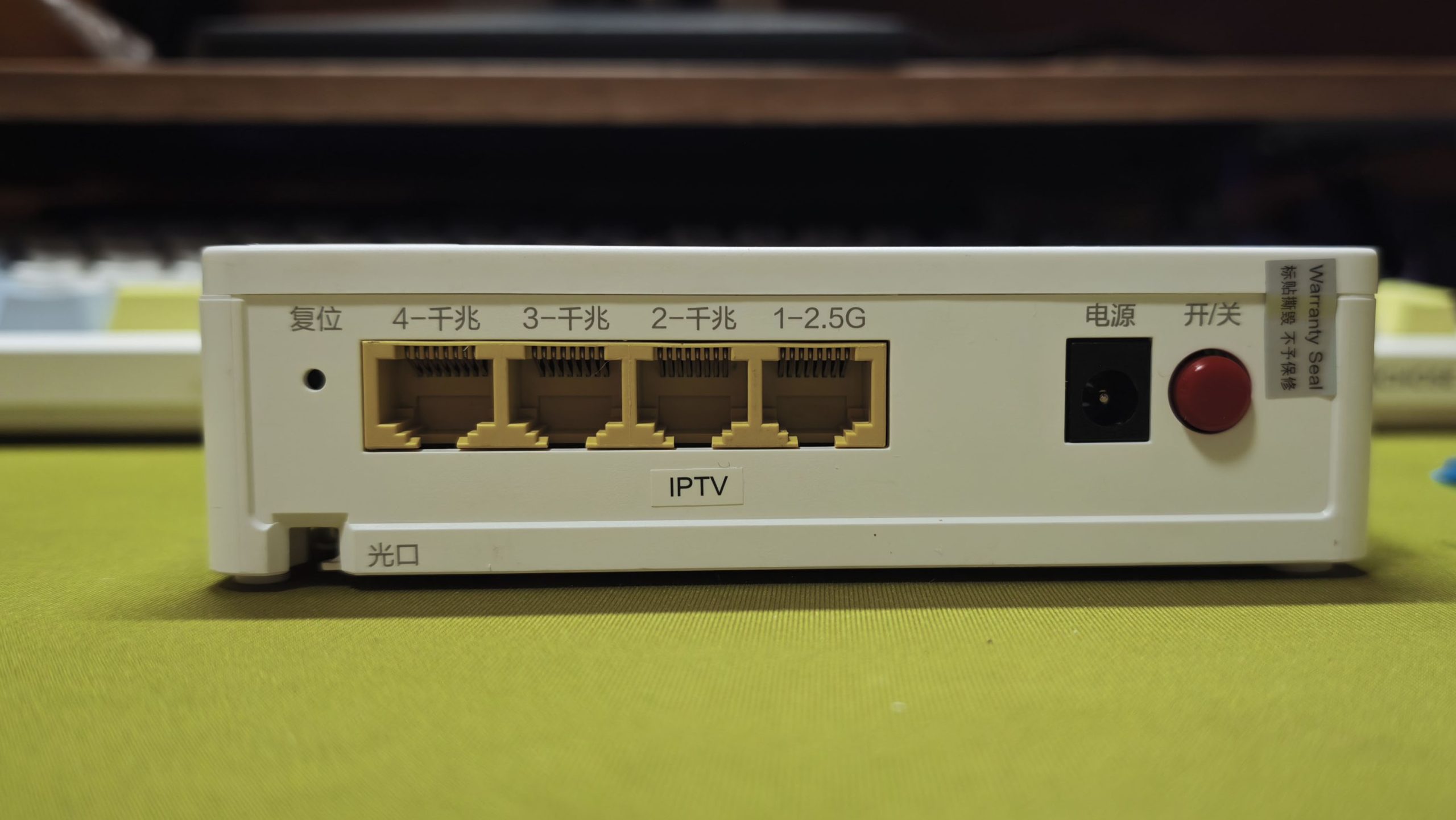

中国移动 F7005MV3 光猫接口面:复位孔、4-千兆、3-千兆、2-千兆、1-2.5G 四个网口,网口下方贴有 IPTV 标签,右侧为 12V 电源插座和红色电源开关,下方是光口,侧面贴有撕毁不予保修的封条
接口面。从左到右:复位、四个网口、12V 电源插座、红色电源开关。网口下面单独贴了一张 IPTV 标签,出厂就把 IPTV 口标出来了。右下角那个凹进去的是光口,侧面那条银色的是保修封条

四个网口的丝印是 4-千兆、3-千兆、2-千兆、1-2.5G,编号从右往左,跟顶面那排灯的顺序是对应的。也就是说只有 1 号口是 2.5G,另外三个是千兆。这一点跟网上部分资料里写的「1 个 2.5G 加 3 个千兆」一致,但你要自己接的时候记住编号是从右往左数,插错了就是千兆。

这里得说一句实话:2.5G 口的作用被讲得太大了。宽带只有 1000M 的话,这条口的价值在于千兆口本身跑不满千兆(实测 940Mbps 上下),2.5G 口能让你跑到 1100 到 1200 之间,前提是运营商确实多给了带宽、你的路由器也撑得住。如果办的是 500M 以下的套餐,这个口对你没有意义,别为了它折腾。

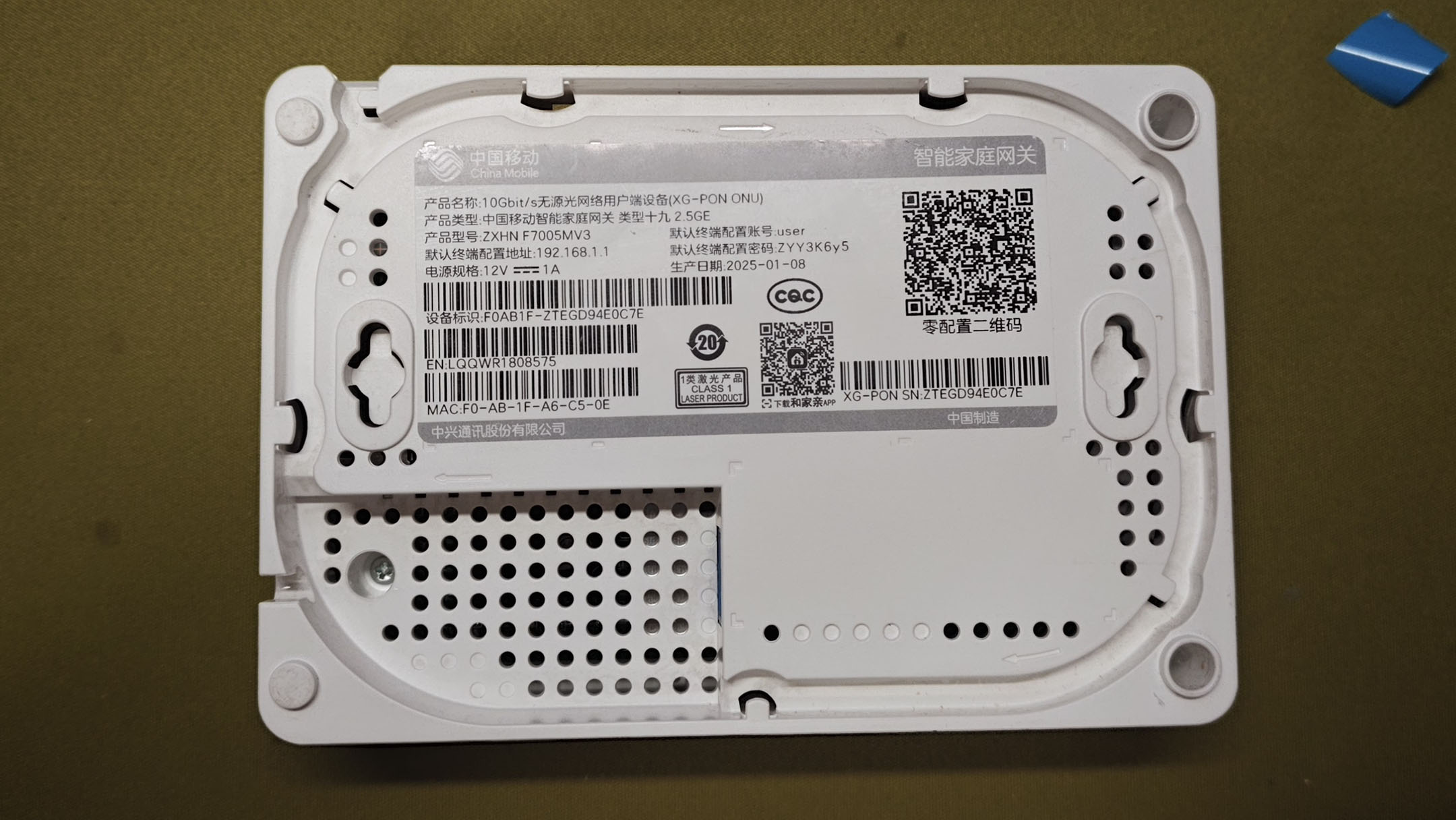

中国移动 F7005MV3 光猫底部铭牌:产品名称 10Gbit/s 无源光网络用户端设备(XG-PON ONU)、产品类型 中国移动智能家庭网关 类型十九 2.5GE、型号 ZXHN F7005MV3、默认终端配置地址 192.168.1.1、电源规格 12V 1A、生产日期 2025-01-08
底部铭牌。真正有信息量的是前三行:产品名称写着 XG-PON ONU,产品类型写着「中国移动智能家庭网关 类型十九 2.5GE」,型号是 ZXHN F7005MV3。默认管理地址 192.168.1.1,默认账号 user,密码就印在铭牌右侧

铭牌上还有两个细节容易被忽略。生产日期 2025 年 1 月,这是一台还在保修期内的新款,不是库存尾货;「类型十九 2.5GE」是移动对智能家庭网关的内部分类,同一型号在不同省份可能对应不同的类型号和固件版本,跨省使用前先确认当地 OLT 认不认。

参数对照:铭牌印的、板子上焊的、日志报的

把这三种来源摆在一张表里看,差别一目了然。铭牌只交代了「它是什么设备」,具体装了多少料,一个字没提。

部件铭牌 / 丝印实测(日志)
主控ZXIC ZX279133,双核 A53CPU : ZX279133@A53x2,1000MHZ,pll init, cpu freq=1000 MHz
内存Zentel A3T4GF40BBF-HPDDR3 size, 0x20000000=512MiB,DDR3 1066 Mbps
闪存SkyHigh ML02G300WHI00(SPI NAND)READ ID data: 01-25-01, skyhigh SPI NAND was found;256 MiB, block size: 128 KiB, page size: 2048, OOB size: 128
2.5G 网口Realtek RTL8221B日志未打印 PHY 型号
光带尾纤的 BOSA 光组件 + Semtech GN28L97B日志未打印光模块型号(这部分在 U-Boot 之后)
接入方式XG-PON ONUvid=5-F7005MV3,product_vid = 5
引导程序丝印未标U-Boot 2021.01 (Aug 09 2024 - 11:57:59 +0800);Model: ZTE 133
分区丝印未标Creating 14 MTD partitions,kernel1/kernel2 各 40MB
内核丝印未标FIT 镜像,gzip 压缩后 5386353 字节(5.1MB),AArch64,加载地址 0x80080000
板号737045F7015T_230200—
电源12V ⎓ 1A—
生产日期2025-01-08—

开盖:先看到的那一面是闪存

拆法没什么可讲的。底壳的十字螺丝卸掉,剩下的全是卡扣,沿接缝用撬片走一圈就开了。塑料壳子薄,第一次拆用塑料撬棒,金属的容易在边上留印子。壳子里没有排线连着,主板直接就是松的,翻面的时候不用担心扯到什么。

打开之后主板朝上的这一面,最显眼的东西是一颗闪存。

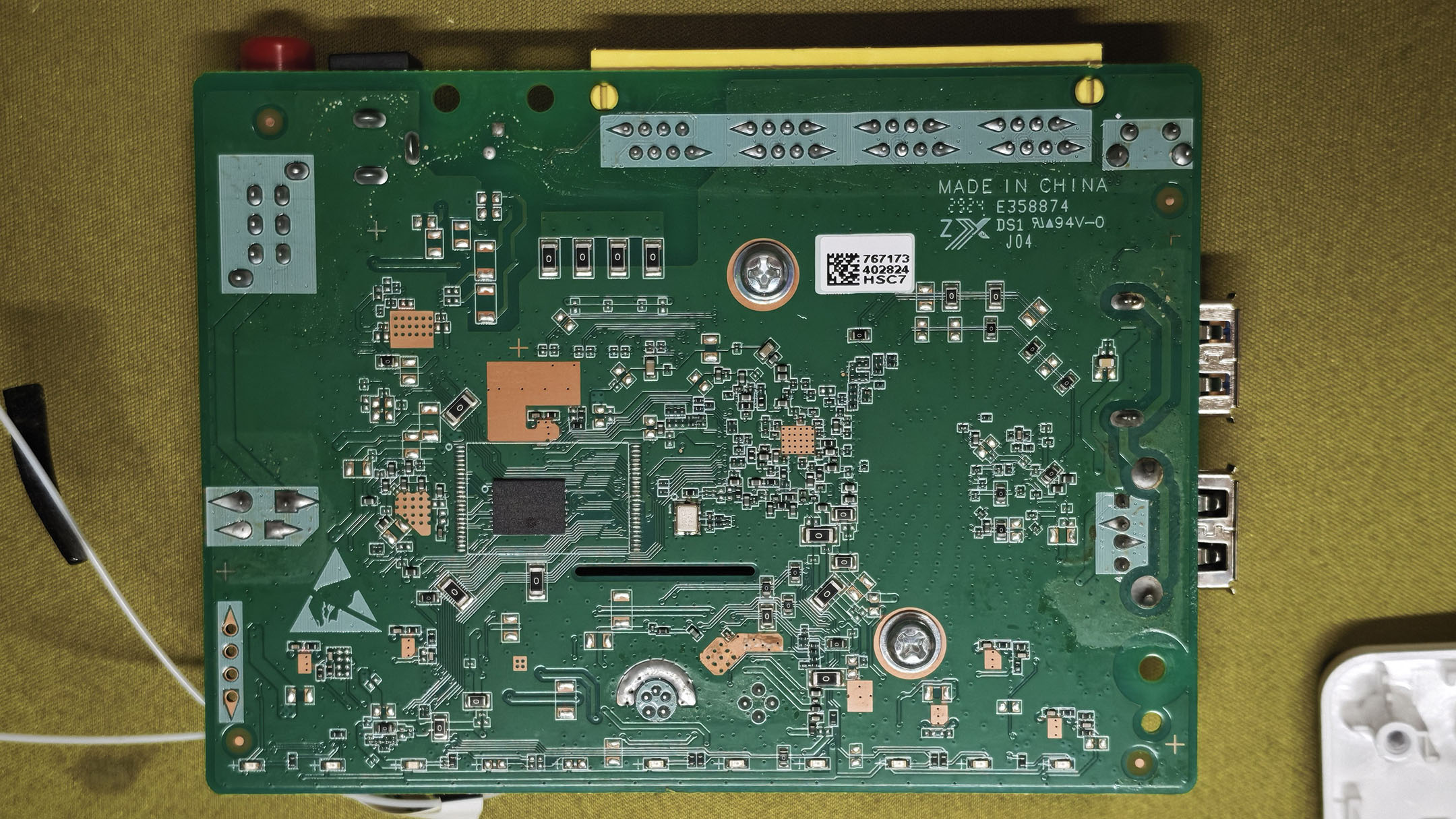

中国移动 F7005MV3 主板这一面:中间一颗方形闪存芯片,周围有密集焊盘,板上丝印 MADE IN CHINA、E358874、94V-0,右侧是四个 RJ45 网口的针脚和一个条码贴纸
打开上盖先看到的一面。中间那颗就是闪存,右边一排针脚是四个网口的。94V-0 是 PCB 的阻燃等级,E358874 是板厂的 UL 认证号,跟产品没什么关系,别当成型号

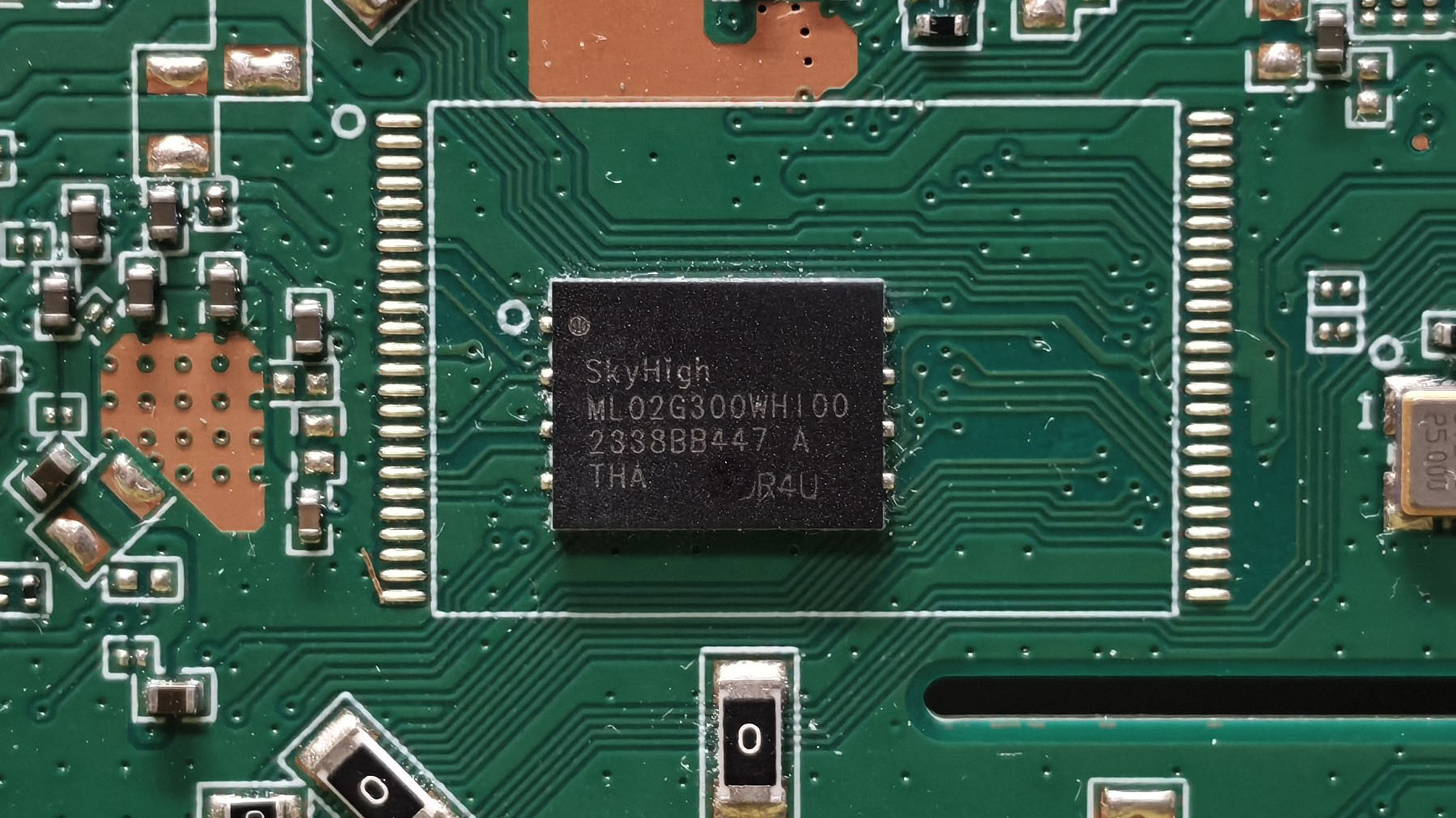

SkyHigh ML02G300WHI00 闪存芯片丝印特写,2Gb SPI NAND
闪存特写,丝印 SkyHigh ML02G300WHI00。SkyHigh 是原来 Cypress SLC NAND 那条产品线独立出来的品牌,专门做小容量 SLC NAND。芯片外面那圈带密脚的焊盘是另一种封装的备用位置,厂家选料的时候二选一

这颗闪存是 2Gb 的 SPI NAND,也就是 256MB。日志里 U-Boot 读出来的 ID 是 01-25-01,紧接着那句 skyhigh SPI NAND was found 就是它,容量和页大小也对得上。丝印和固件自报互相确认,这一条没什么可怀疑的。

256MB 装一个只有 5MB 内核、没有无线没有语音的系统,空间是很宽裕的。宽裕在哪,看分区表就明白了:14 个分区里内核占了两份,加起来 80MB,另外还有一整套备份分区。这也是为什么这台机器刷坏了能自己切回去。

翻过来看正面:主控、内存、2.5G PHY、光模块

板子的另一面器件密度高得多,发热的大件全在这一面,所以厂家在这一面压了散热。

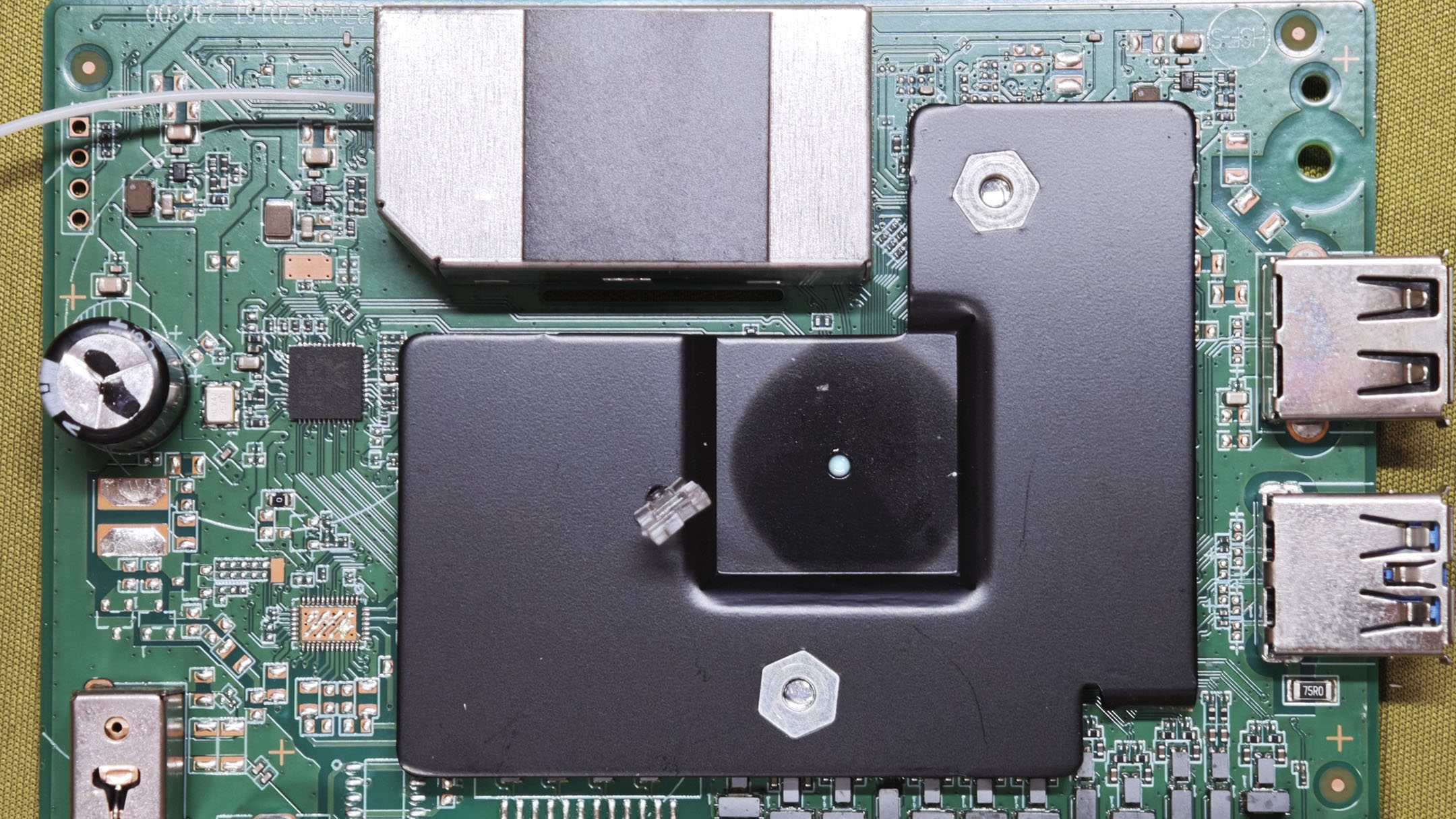

中国移动 F7005MV3 主板正面散热方案:主控上方压着黑色金属散热片,用两颗螺丝固定;左上方是银色金属屏蔽罩,白色尾纤从屏蔽罩左侧引出;右侧是两个 USB-A 母口
散热方案。主控上面压着一块黑色金属散热片,两颗螺丝固定,这个厚度在这个尺寸的机器里算下本了。左上方那块银色的是光模块的金属屏蔽罩,白色尾纤从它左边引出来接到机身光口。尾纤又细又脆,翻板子的时候别硬拽

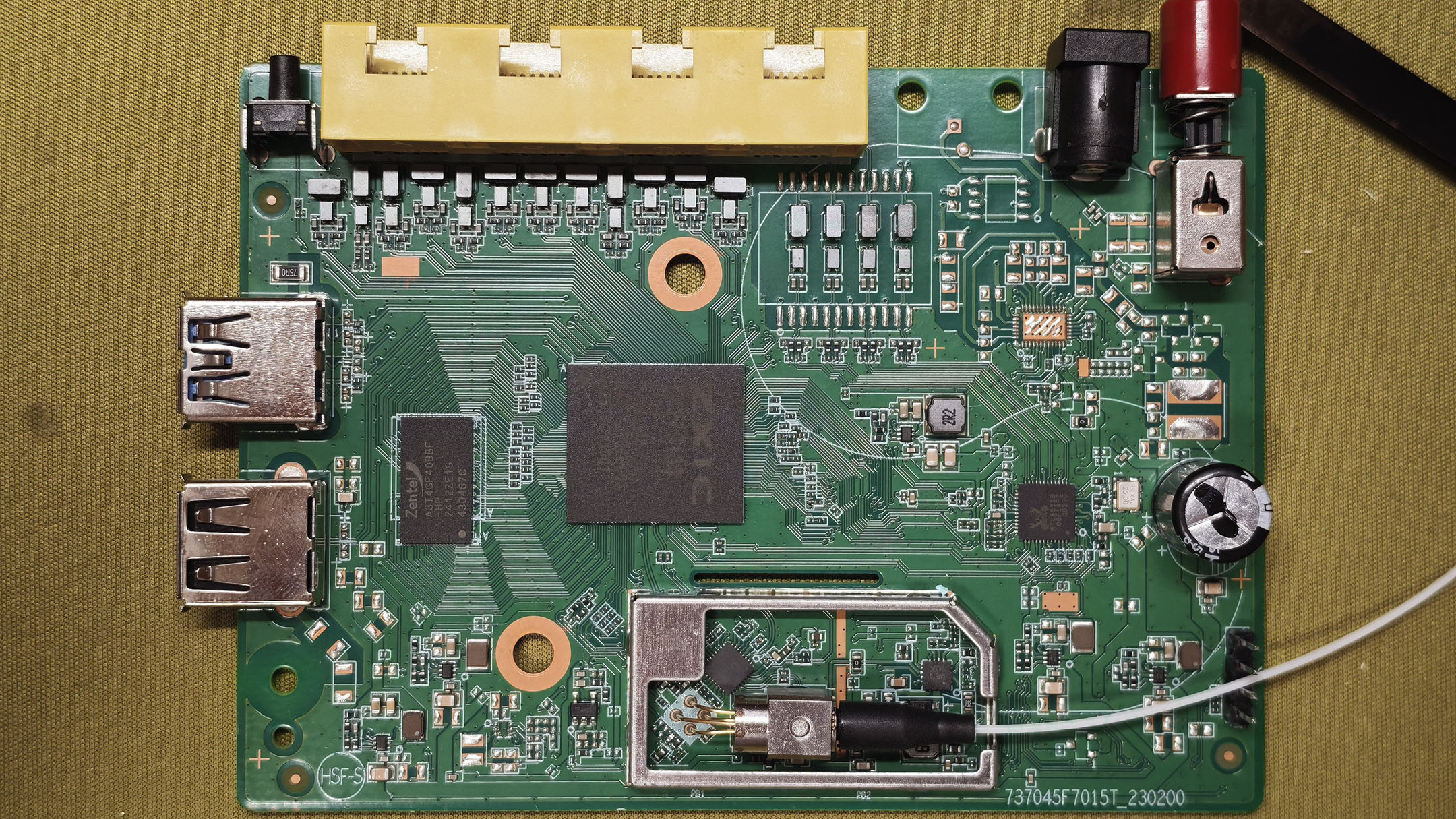

中国移动 F7005MV3 主板正面全景:中间是 ZXIC ZX279133 主控,左侧是 Zentel DDR3 内存,右下方是 Realtek RTL8221B 2.5G PHY,光模块被金属罩覆盖,上方是四个网口,左侧是两个 USB-A
散热片拆掉之后的主板正面。中间那颗方片是主控,它左边是内存,右下方靠近光模块屏蔽罩的是 2.5G PHY。上方一长条是四个网口,左侧两个 USB-A,右侧是电源插座和开关

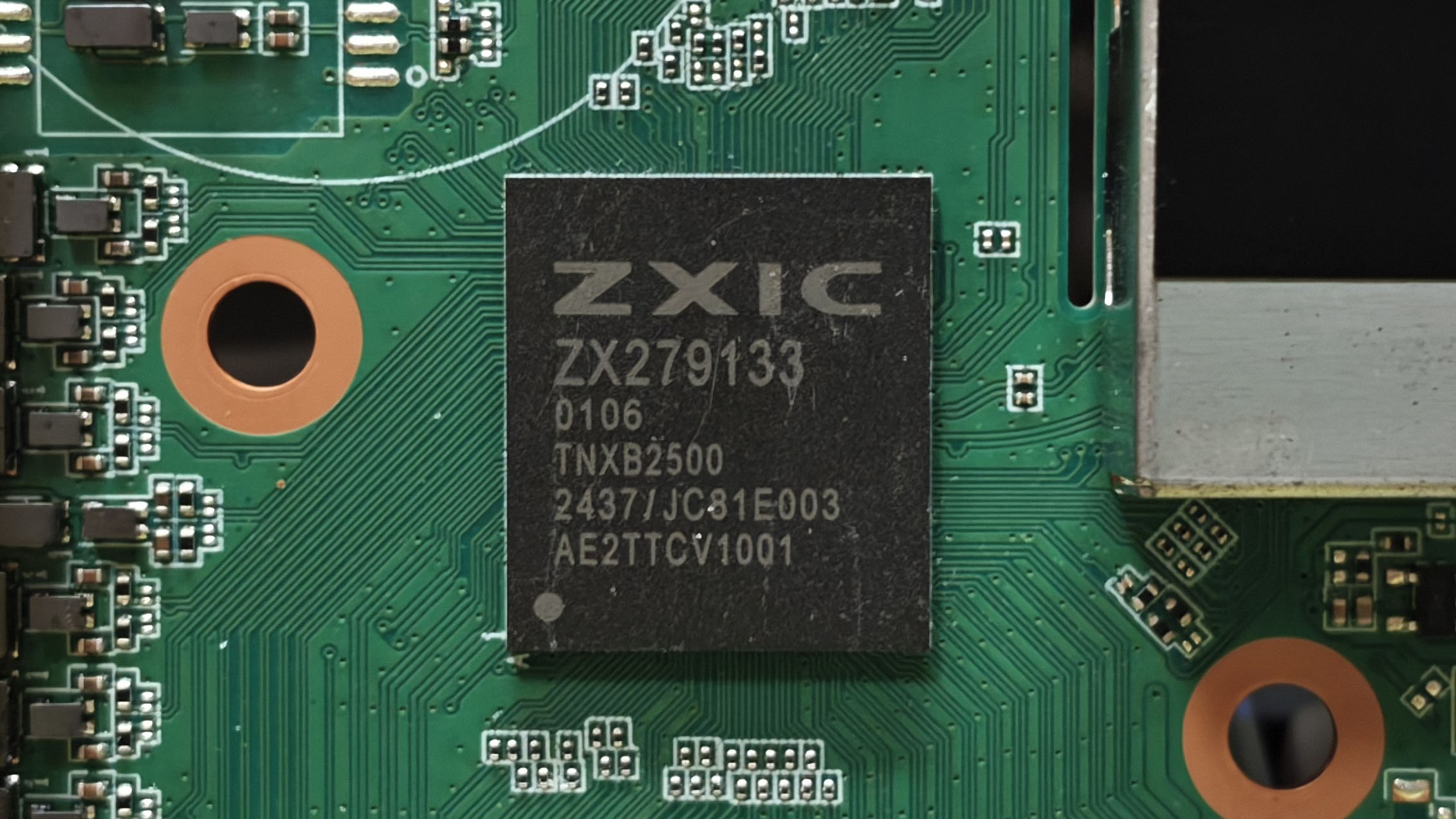

中兴微 ZX279133 主控芯片丝印特写:ZXIC、ZX279133、0106 TNXB2500、2437/JC81E003,BGA 封装
主控特写。四行丝印:ZXIC 是中兴微,ZX279133 是型号,下面两行是批次和晶圆信息。ZXIC 这个名字在光猫里出现频率很高,看到它基本就是中兴微的方案

ZX279133 是这台机器的核心。中兴微官方对它的描述是:内嵌双核 ARM A53 处理器,面向 XG-PON、GPON、XEPON、NGPON2、XGS-PON、EPON 等一系列接入协议,支持 G.984.3、G.987.3、G.989、IEEE 802.3、G.988 等标准,目标市场是家庭网关和路由器。产品线定位是 ONU 芯片,但同一颗芯片也大量出现在中兴自己的无线路由器上。

官方资料里没写的数字,日志里有。ZX279133@A53x2,1000MHZ 一行把核数和主频都交代了,这两条正好和官方说法对得上。至于这颗芯片用了什么制程、有没有独立的硬件转发引擎,网上流传的说法彼此矛盾,我手上没有能核实的东西,就不往正文里写了。

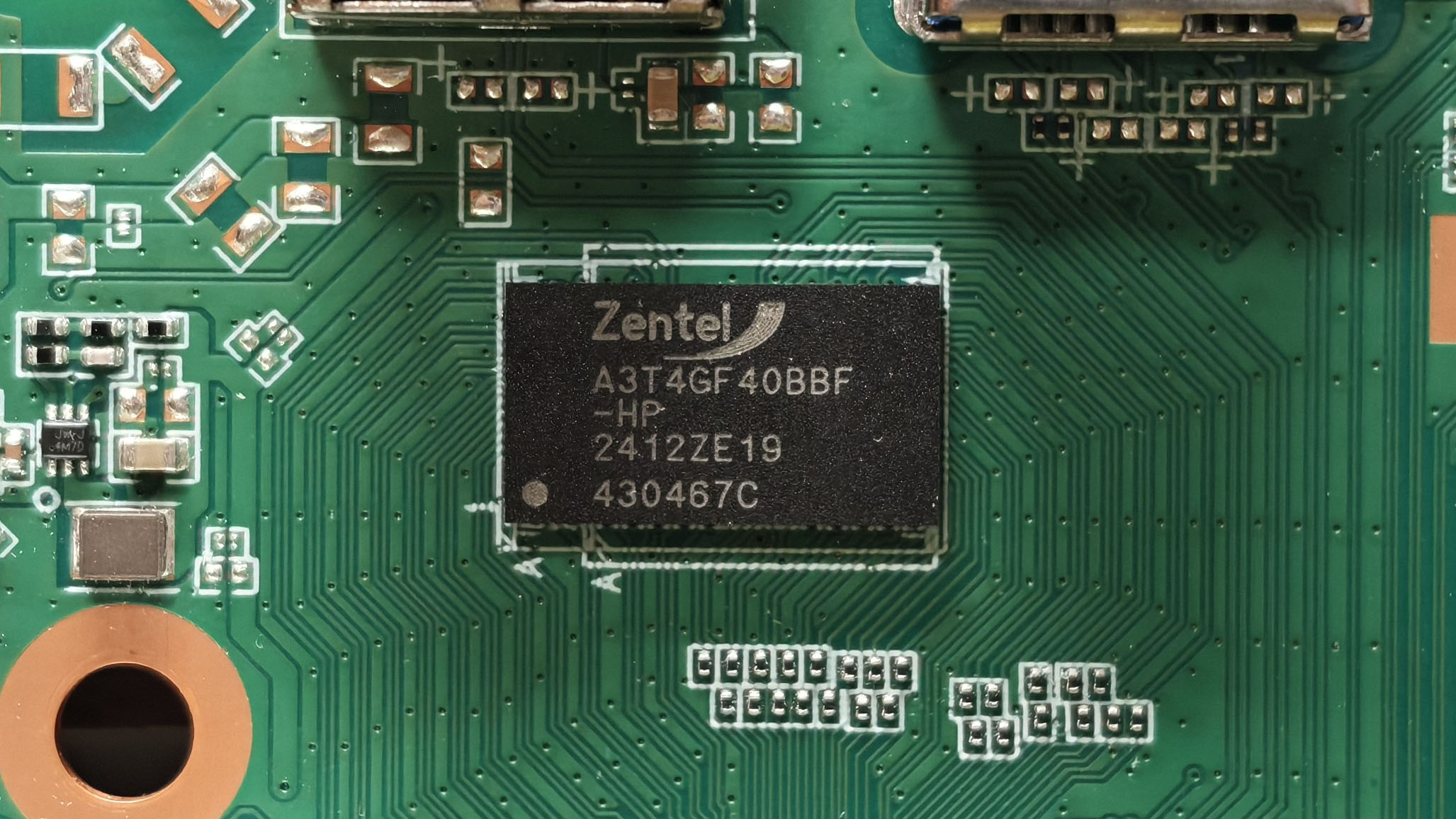

Zentel 力积电 A3T4GF40BBF-HP DDR3 内存颗粒丝印特写
内存特写,Zentel A3T4GF40BBF-HP。Zentel 是台湾力积电的自有品牌,在光猫这类设备里很常见。这颗是 4Gb 的 DDR3,折算过来 512MB,跟日志里 512 MiB 一致

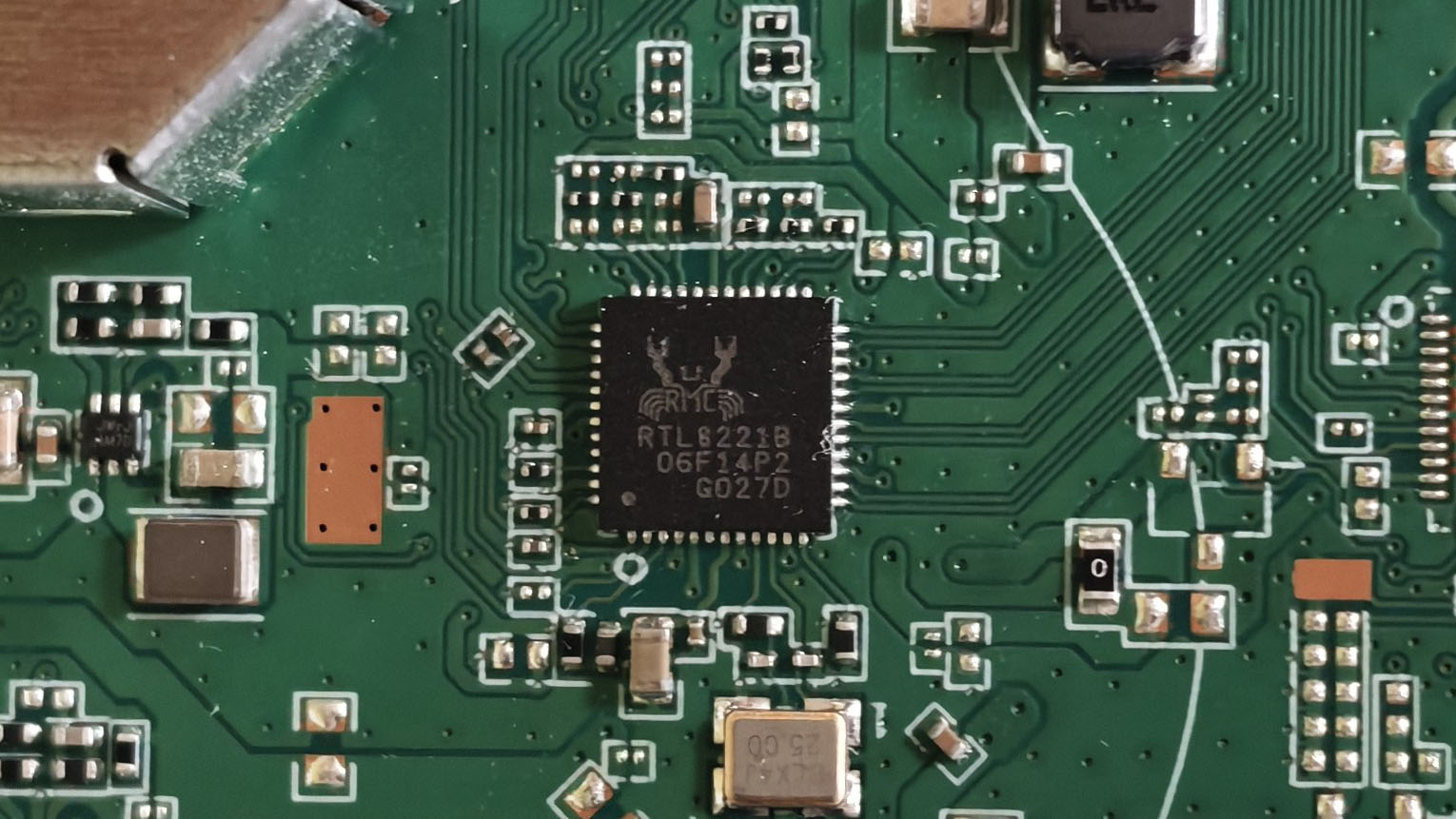

Realtek RTL8221B 2.5G 以太网 PHY 芯片丝印特写
Realtek RTL8221B,2.5G 以太网 PHY。它只负责一个口,也就是丝印上那个 1-2.5G。板上没有第二颗以太网芯片,所以另外三个千兆口应该是主控内部交换直接出的

这里有个容易被带偏的点。2.5G 那个口常被人说成「2.5G 交换」,但板上这颗 RTL8221B 是 PHY,不是交换芯片。PHY 负责的是把主控过来的数据变成网线上的差分信号,它不参与端口之间的转发。这台机器的四个网口之间怎么转发、能不能当小交换机用,取决于主控内部的交换模块,跟这颗芯片无关。

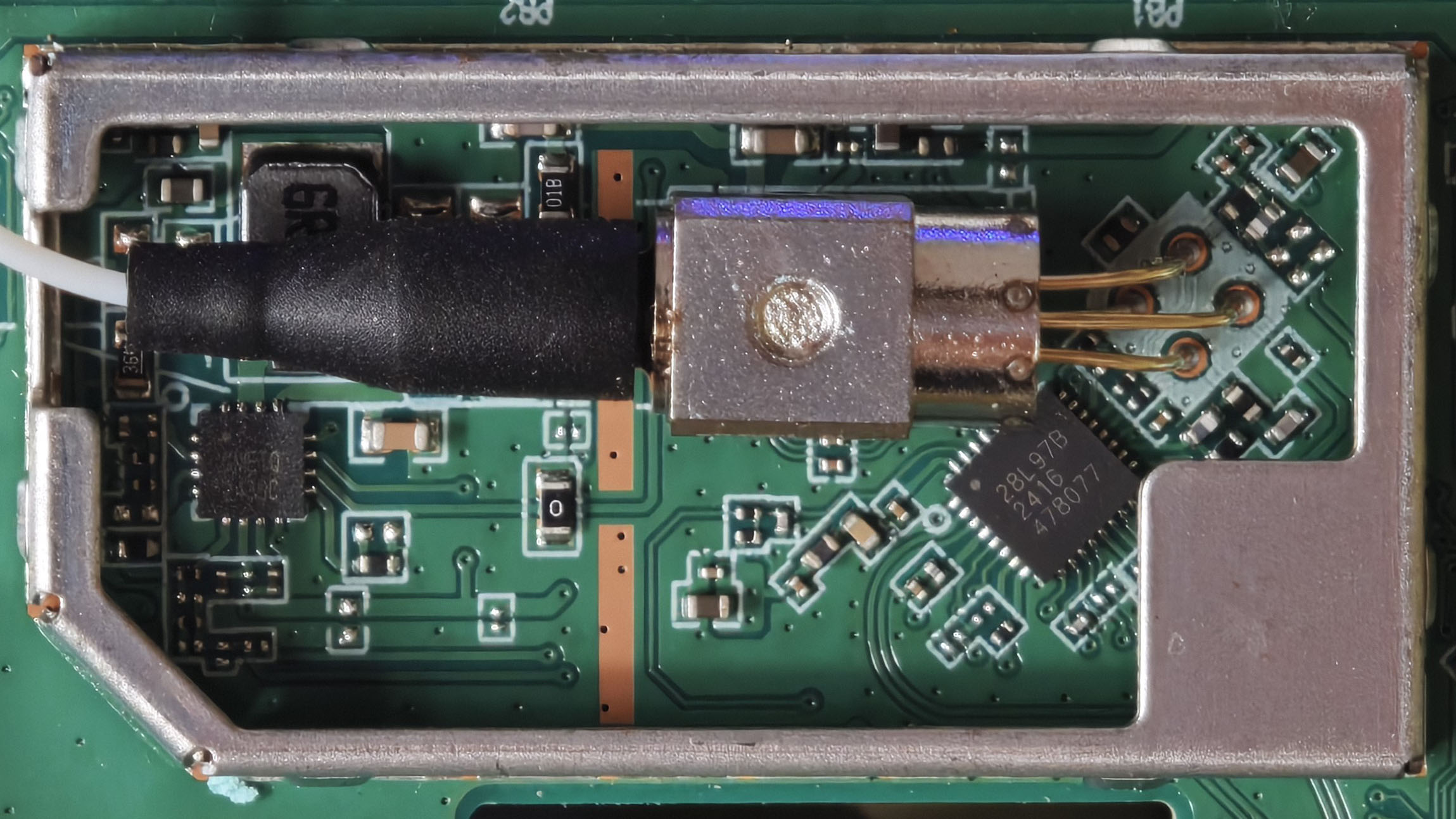

F7005MV3 光模块区域:带尾纤的 BOSA 光组件,旁边的芯片丝印为 GN28L97B,整块被金属屏蔽罩包住
光模块。白色尾纤连着的那一坨是 BOSA 光组件,旁边这颗 GN28L97B 是 Semtech 的 10G PON 光收发驱动。盖着金属罩有两个原因:一是这东西工作在 10G 速率上,需要屏蔽;二是激光器本身对干扰敏感

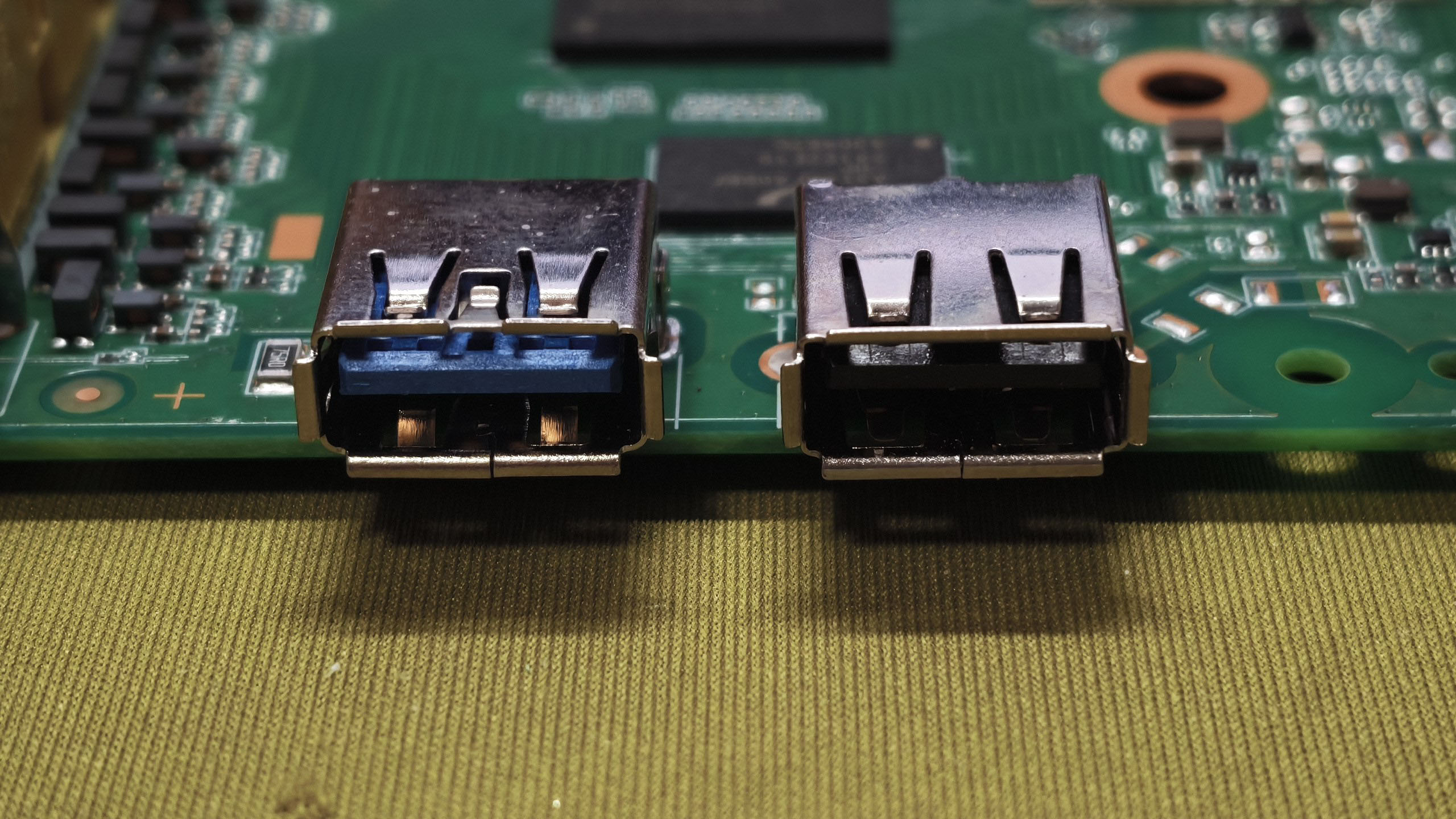

中国移动 F7005MV3 主板上的两个 USB-A 母口,左侧为蓝色胶芯,右侧为黑色胶芯
两个 USB-A 母口并排,左边蓝胶芯、右边黑胶芯。按行业惯例蓝胶芯标的是 USB 3.0、黑胶芯是 USB 2.0,这一对口的颜色区分应该就是这个意思

USB 口在这个机器上用处不大。官方固件里能做的也就是插个 U 盘共享文件,或者用 U 盘做配置备份。真正玩得深的人会拿它做别的事,但那得先进得去系统。

串口:从上电到跳进内核

板子上留了一个 TTL 调试口,出厂不焊排针,得自己插或者焊。接三根线:板上的 GND 对串口小板的 GND,板的 TX 接小板的 RX,板的 RX 接小板的 TX,交叉接。板子上那个 VCC 孔别接,板子自己有电,接了是两路电源打架。交叉接是新手最容易卡住的地方,接反了就是一片乱码,或者干脆一点反应都没有。串口参数 115200、8 位数据、无校验、1 位停止位,也就是常说的 115200 8N1。

然后就是通电,看它自己说话。日志很长,下面按时间顺序把录到的关键屏贴出来,一个字没改。

第一屏就是引导链:

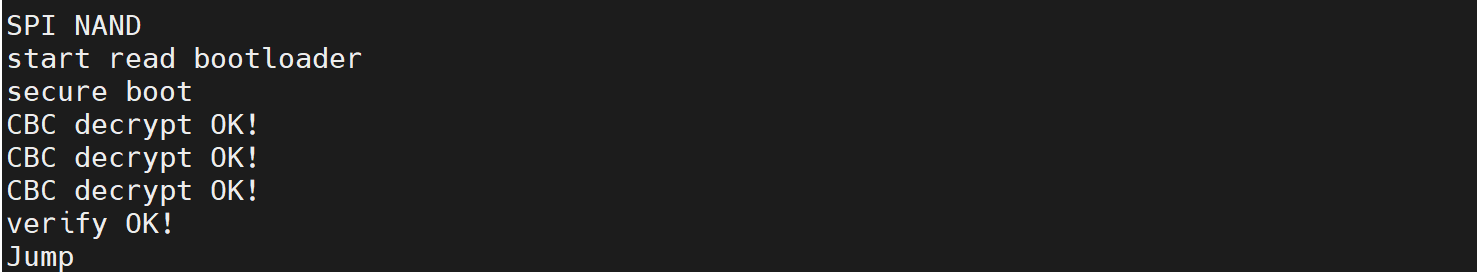

串口日志第一屏:SPI NAND、start read bootloader、secure boot,接着三次 CBC decrypt OK! 和一次 verify OK!
上电第一屏。要看的是 secure boot 那一行,和它后面连着的三次 CBC decrypt OK!,镜像不光是校验过的,还是加密的

校验过了才开始初始化 CPU 和内存:

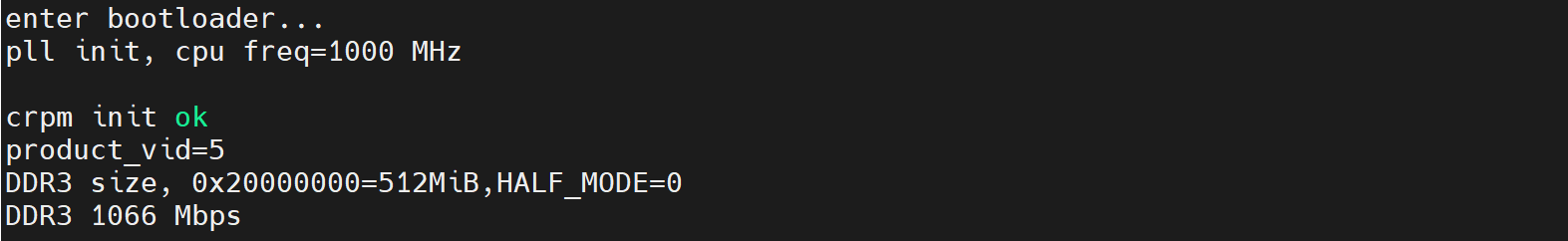

串口日志:enter bootloader、pll init cpu freq=1000 MHz、crpm init ok、product_vid=5、DDR3 size 0x20000000=512MiB、DDR3 1066 Mbps
第二屏。CPU 锁到 1000 MHz,内存容量直接写成了十六进制 0x20000000=512MiB,速率 DDR3 1066 Mbps。product_vid=5 这个 5 后面还会出现

内存起来之后,二级引导再做一遍同样的动作:

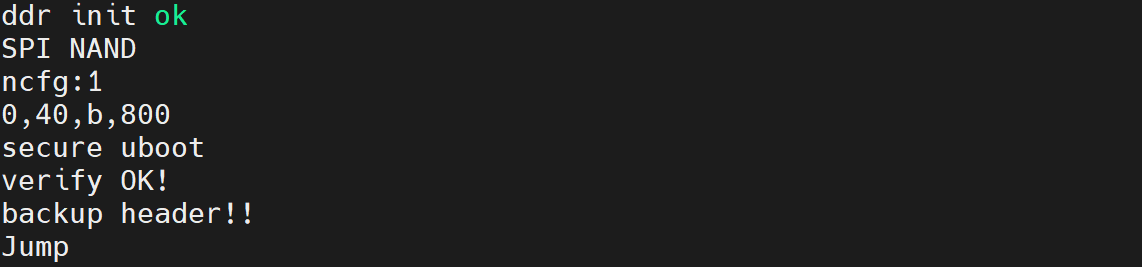

串口日志:ddr init ok、SPI NAND、ncfg:1、0,40,b,800、secure uboot、verify OK!、backup header!!、Jump
第三屏,ddr init ok 之后又走了一遍 SPI NAND、secure uboot、verify OK!,最后 backup header!! 然后 Jump。同一套校验走两遍,这是分级引导的写法

这三屏加起来讲了三件事,每件都挺关键。

第一行 secure boot,加上后面连着三次 CBC decrypt OK! 和一次 verify OK!,说明引导链上的镜像不是裸的,是加密加签名的。三次解密对应三段镜像,具体哪三段日志没写,但「都要过校验才往下走」这件事是明确的。后面那一小段 secure uboot / verify OK! / backup header!! / Jump 是二级引导再做一遍同样的动作。

第二件事是 CPU 和内存被初始化成了什么。pll init, cpu freq=1000 MHz 是把主频锁到 1GHz;DDR3 size, 0x20000000=512MiB 是内存容量,0x20000000 正好是 512MB;DDR3 1066 Mbps 是内存速率,DDR3-1066,属于这一档颗粒的常规频率,不是性能取向。这三行合起来说明这台机器在内存上没抠,512MB 对一台只做光电转换和拨号的设备来说很够用。

第三件事是 product_vid=5。这个 5 后面还会出现:进了 U-Boot 之后会有一行 vid=5-F7005MV3。同一份固件要同时适配好几个型号,靠的就是这个 vid 去挑对应的配置,这也是为什么同系列不同型号的固件经常能互刷,但刷完功能对不上。

接下来才是 U-Boot 横幅。这一屏信息量最大,CPU、内存、闪存、分区数、网络状态全在上面。

U-Boot 2021.01 横幅:CPU ZX279133@A53x2,1000MHZ、Model ZTE 133、DRAM 512 MiB、vid=5-F7005MV3、skyhigh SPI NAND 256 MiB、Creating 14 MTD partitions、Net rx data disable、sec mode!
U-Boot 横幅。U-Boot 2021.01 (Aug 09 2024)、ZX279133@A53x2,1000MHZ、Model: ZTE 133、DRAM: 512 MiB、vid=5-F7005MV3、skyhigh SPI NAND … 256 MiB、Creating 14 MTD partitions,末尾是 Net: rx data disable 和 sec mode!。中间那几行 clk_register: failed to get … 是驱动探测不到的噪声,厂家没管它

U-Boot 这部分的版本信息是 U-Boot 2021.01 (Aug 09 2024 - 11:57:59 +0800)。一台 2025 年 1 月出厂的机器,引导程序是 2024 年 8 月构建的,说明这批机器的固件在出厂前刚更新过一轮。内核和 U-Boot 分属两代代码,这在运营商定制设备里是常态。

Model: ZTE 133 这行有点意思。芯片叫 ZX279133,U-Boot 里叫 133,前面还要吃一次 board model 判断。同一颗芯片在不同语境下有三四个叫法,查资料的时候只搜一个名字很容易搜不到东西。

真正值得注意的有三处。

一是 Net: rx data disable。U-Boot 里网口是关的,收数据的能力被禁掉了。这意味着刷机圈那套「靠 TFTP 从网口救砖」的路子在这台机器上不存在,砖了只能靠串口和官方升级。再往后几行还有一句 Hit 1 to upgrade software version,上电时按数字 1 进官方升级流程,这是厂家留的那条明路。

二是 sec mode!。刚才的 secure boot 是引导阶段的校验,这一句是 U-Boot 自己进入安全模式。配合 Disable watchdog. 那句看,这台机器的 U-Boot 权限是被压着的,不是那种敲个回车就能进 => 提示符为所欲为的机器。

三是分区只有 14 个。我在另一台移动光猫 H50G 上读到的是 15 个。少的那一个大概是少了语音或者某个增值功能的存储区,跟这台机器没有电话口、功能更单一相互对应。分区名字我只给不出来——上面那一屏里 Creating 14 MTD partitions 下面紧跟着就是一句 0 MiB,名字整段没打出来,是 U-Boot 那几行输出被串口缓冲吞掉了。所以这台机器我只有分区数量,没有分区名。

下面是它挑内核、校验、然后跳过去的过程。

zxboot_load_image,2665: i 0,partition kernel1
do_search,2580: offset 1700000, size=2800000
zxboot_load_image,2669: valid[0]=1
zxboot_load_image,2665: i 1,partition kernel2
do_search,2580: offset 3f00000, size=2800000
zxboot_load_image,2669: valid[1]=1
zxboot_load_image,2694: id=0, partition=kernel1
read partition kernel1
Reading 32505856 byte(s) (15872 page(s)) at offset 0x00000000
...
crc check ok : c66551e
find flash patch cpy:9ff70000  87e40000  40 35c10

Saving Environment to NAND... Erasing NAND...
Erasing at 0x2e0000 -- 100% complete.

do_zxboot_kernel,2864: cmdline=bootm 0x88000240#conf@133

挑完分区,下一屏才是真正把内核搬到内存里:

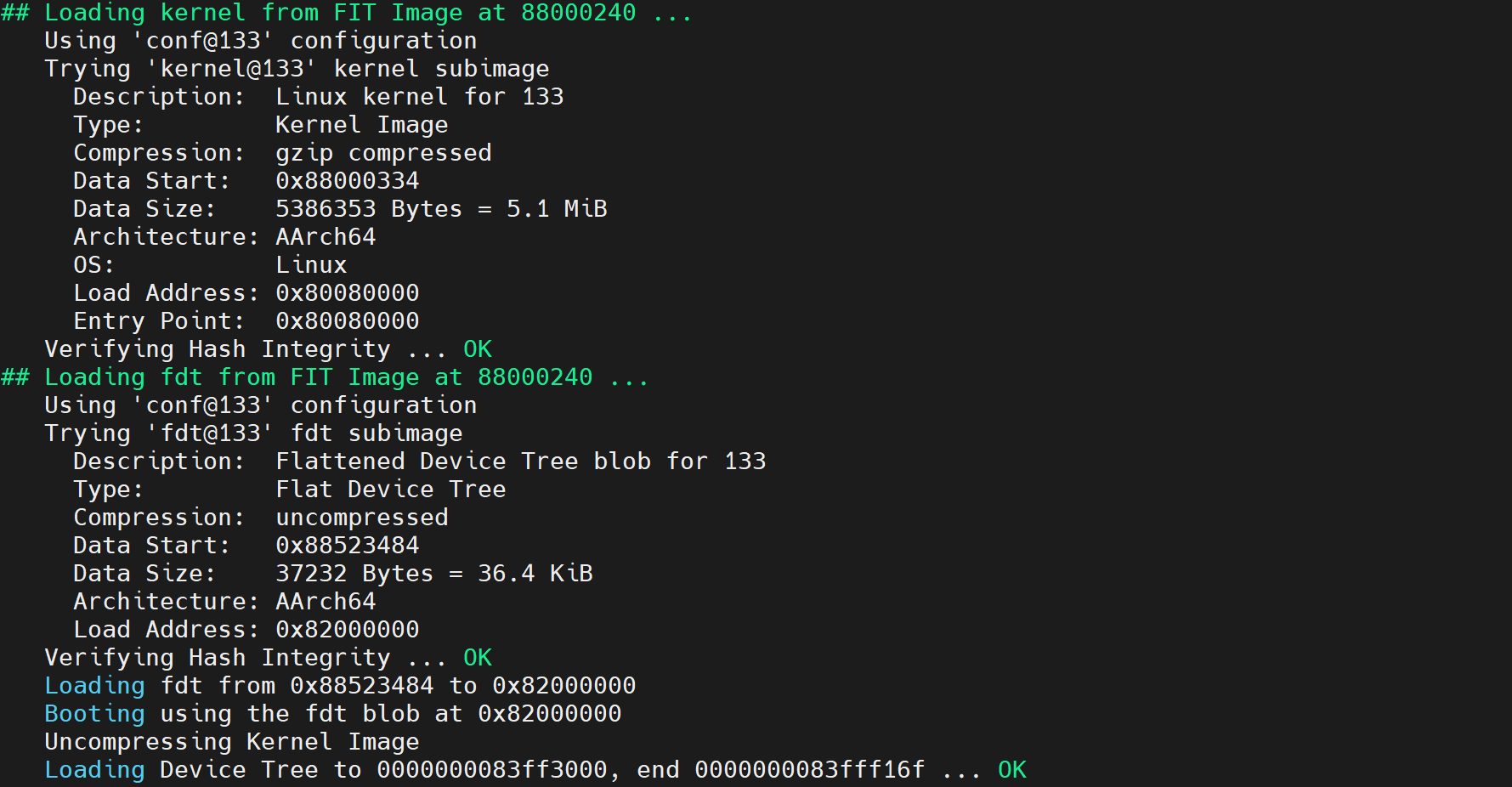

串口日志:Loading kernel from FIT Image at 88000240,kernel@133 内核 5386353 字节 5.1 MiB、AArch64、加载地址 0x80080000,Verifying Hash Integrity OK;接着加载 fdt@133 设备树 37232 字节
加载内核。FIT 镜像里的 kernel@133 是 gzip 压过之后 5.1 MiB、AArch64、加载到 0x80080000;同一屏里的 fdt@133 是设备树,只有 36.4 KiB。两个子镜像各自 Verifying Hash Integrity ... OK

这一段里有几个数字值得抠。

kernel1 在闪存的 0x1700000,也就是从 23MB 处开始,大小 0x2800000 是 40MB;kernel2 在 0x3f00000,从 63MB 处开始,同样 40MB。两个分区都拿到了 valid=1,也就是两份都完好,U-Boot 最后挑了 id=0 的 kernel1 启动。这就是双备份的实际工作方式:不是坏了才去看,是每次启动都先验一遍。

read partition kernel1 后面那行 Reading 32505856 byte(s) 是 31MB。这是把整个 kernel1 分区读出来找镜像头,不是内核本身的大小,两回事,别把它当成固件体积。

真正的内核体积在下面那句:Data Size: 5386353 Bytes = 5.1 MiB,gzip 压缩之后 5.1MB。作为对比,前面提到的那台 H50G 内核是 25.3MB。从 25.3MB 降到 5.1MB,差不多五分之一,这个差距不是压缩率能解释的,是这一代固件的功能本身就更瘦:没有无线、没有语音、没有 OSGi 那一套 Java 框架,光这两三样在 H50G 上就占掉了内核之外的一大半空间。

Verifying Hash Integrity ... OK 是 FIT 镜像自带哈希校验,又一次证明这机器的启动链路处处要验。AArch64 说明是 64 位 ARM 内核,加载地址 0x80080000 和前面 DRAM 那行 0x20000000=512MiB 在同一个内存映射里。

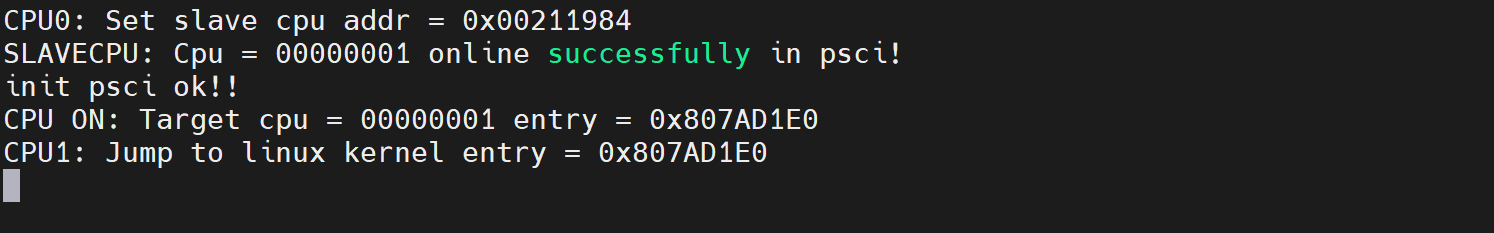

串口日志最后一段:CPU0 Set slave cpu addr = 0x00211984、SLAVECPU Cpu = 00000001 online successfully in psci!、init psci ok!!、CPU ON Target cpu、CPU1 Jump to linux kernel entry = 0x807AD1E0
整段日志的最后几行。第二个核是被 psci 叫醒的,init psci ok!! 之后 CPU1 直接跳到内核入口,中间没有别的过程

日志最后这几行有意思。CPU0: Set slave cpu addr、SLAVECPU: Cpu = 00000001 online successfully in psci!、CPU1: Jump to linux kernel entry,讲的是第二个核怎么被叫醒。它是靠 PSCI 从核启动的,也就是主核写一个地址到特定寄存器,从核自己醒过来跳到入口,不是传统的 SMP 自旋等待。这一段只在 U-Boot 到内核交界处出现一次,之后就交给内核管了。

日志到这里就断了。这份记录停在 Starting kernel ... 之后内核的第一行输出之前,所以后面内核版本号、驱动加载、光模块识别、地区和固件版本串那些东西,这篇给不出来。这不是日志没录,是我这份就是截到这儿为止。等把这台机器的完整启动过程录完,再补一篇。

日志读出来的几件事

把上面几段合起来看,这台机器有几个结论是光看板子得不出来的。

一,它是台「能自己活过来」的机器。secure boot 加双内核加 14 个分区里的一整套备份区,这套设计的目的是运维方便:运营商不用上门,后台推个固件就能升,升残了机器自己切回去。代价是外面的人动不了它,这也解释了为什么社区里针对中兴光猫的那几个开源工具,在 2024 年 10 月之后出厂的批次上不好用了。安全校验变严,最先挡住的是玩机的人。

二,它的固件是「一份代码多个型号」。product_vid=5 挑配置、vid=5-F7005MV3 报身份,加上 U-Boot 里那个 Model: ZTE 133,能看出中兴给这一代光猫的多个型号用的是同一套固件框架。这对刷机的人是好事也是坏事:好的是资料多,坏的是固件能刷进去不代表功能对得上,插上去发现网口少了或者电话不响,都是常事。

三,它的瘦身是真的瘦。没有无线、没有语音、内核 5.1MB、内存 512MB、整机靠一块小金属片被动散热。这种机器放在弱电箱里连续开机,比同价位的「光猫路由一体机」稳得多,因为它干的事少。

这台机器适合谁

家里已经有像样路由器的人,买它是对的。它不抢活,只做三件事:把光转成电、把 PPPoE 拨起来、把数据交给你的路由器。2.5G 口留给路由器,剩下的千兆口可以接电视盒子、NAS、交换机。整机功耗低,放在弱电箱这种不通风的地方也不容易热到掉线。

三种人别买。家里有固话的,这台没有电话口,装了电话用不了;不想再花钱买路由器的,它没有无线,你得有个现成的路由器接着;图省事想插上就能用的,自己换光猫涉及注册、VLAN、可能还有省份固件的问题,得折腾一阵,搞不定还是叫装维。

最后提一句售后。这机器铭牌是 2025 年 1 月的,还在保修期,但接口面那里贴着一条「撕毁不予保修」的封条。拆机和保修是二选一,这一点想清楚再动手。我拆这台是自己名下的淘汰设备,不涉及别人的线路上。

同类的拆解我之前写过几台,方法一样,对照着看会更有意思:中国移动 H50G 光猫硬核拆解解析(同为中兴微方案,比它老一代,4 口无 WiFi 无电话),中国联通 KD-YUN-811G 光猫拆解解析(博通方案,GPON 时代的老机器)。
