2026 年 9 月，华为 Mate XT 2 带着新一代旗舰 SoC 麒麟 9050 Pro 上市。这一代最大的变化不是"继续堆核"，而是把功夫下在了底层——华为第一次把逻辑折叠（Logic-Folding）这种 3D 集成思路用在 CPU 的关键路径上，让超大核频率回到 3.1GHz，同时把同性能下的功耗压了下来。这篇文章把极客湾的实测图逐张拆开看：从论文原始数据，到规格、能效曲线、GPU / NPU 跑分与三款大作的 30 分钟帧率，全部以图上读到的数字为准，不吹不黑。
一、先看规格：3.1GHz 超大核，大核拆成了两档

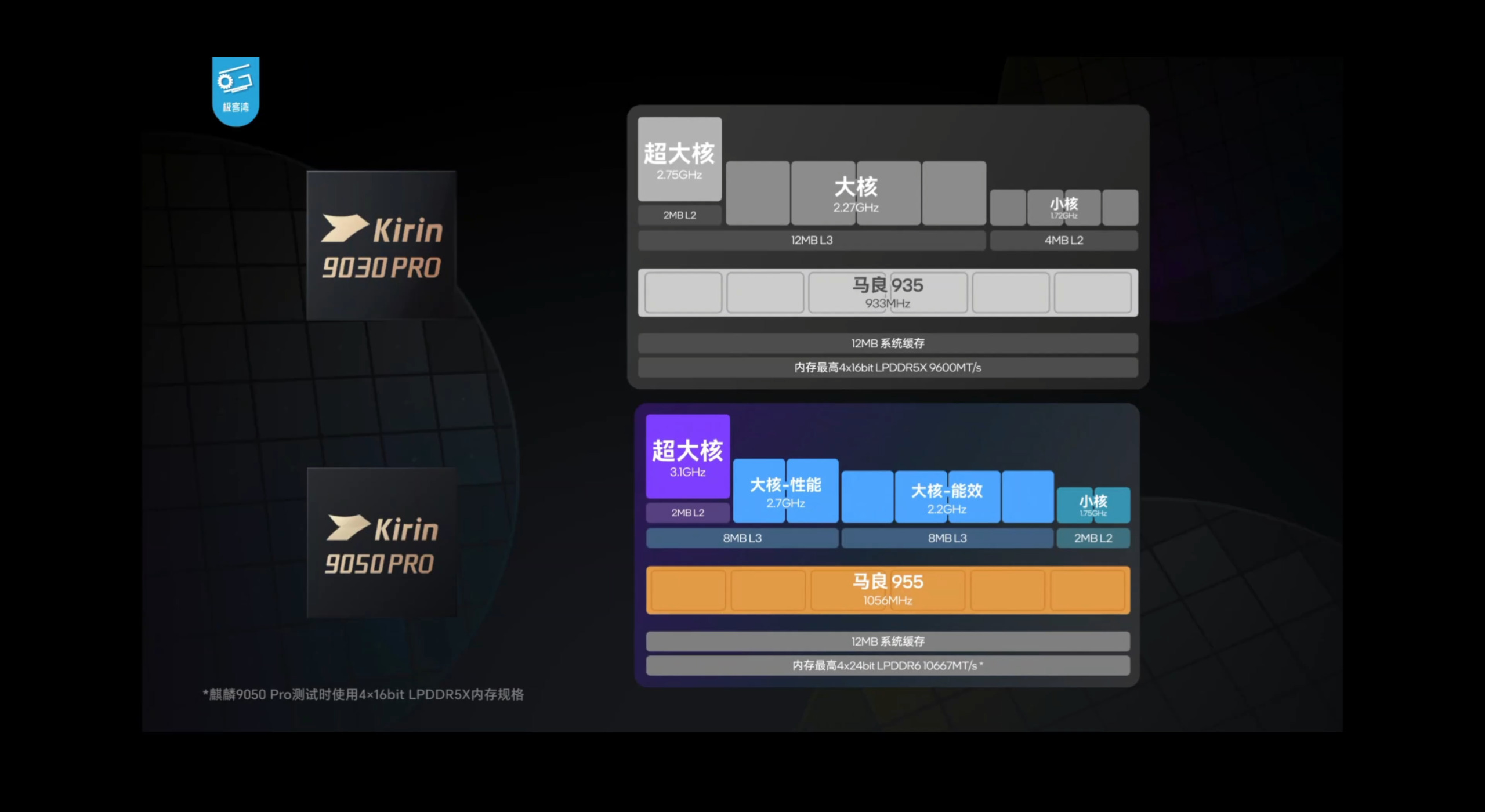

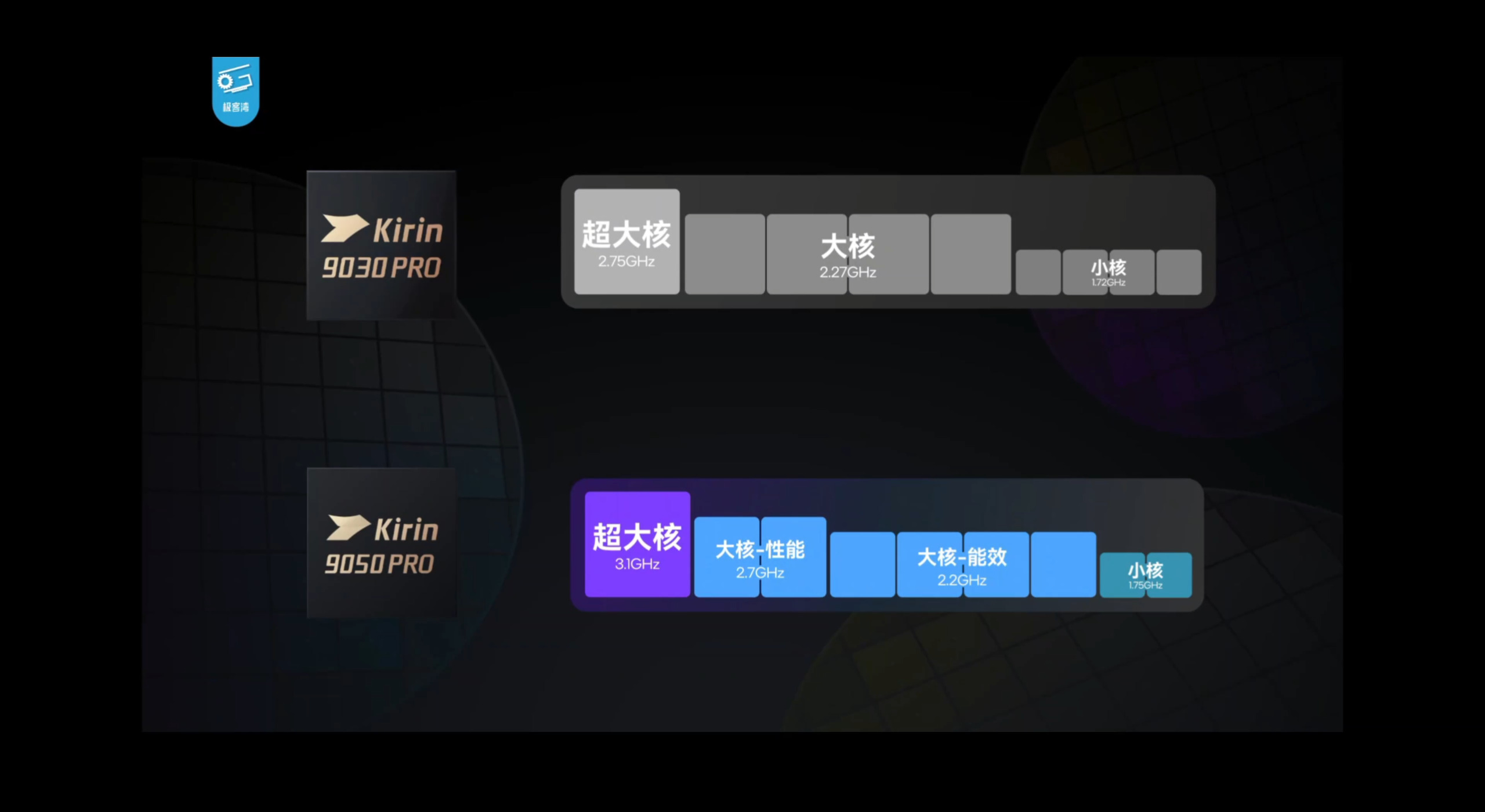

先看核心分档。9030 PRO 是三档结构：超大核 2.75GHz、大核 2.27GHz、小核 1.72GHz；到了 9050 PRO，核心被拆成四档：
- 超大核：2.75GHz → 3.1GHz
- 大核-性能：新增，2.7GHz
- 大核-能效：新增，2.2GHz
- 小核：1.72GHz（不变）
| 项目 | 麒麟 9030 PRO（Mate X7） | 麒麟 9050 PRO（Mate XT 2） |
|---|---|---|
| 超大核 | 2.75GHz / 2MB L2 | 3.1GHz / 2MB L2 |
| 大核-性能 | — | 2.7GHz / 8MB L3 |
| 大核-能效 | — | 2.2GHz / 8MB L3 |
| 大核 | 2.27GHz / 12MB L3 | — |
| 小核 | 1.72GHz / 4MB L2 | 1.72GHz / 2MB L2 |
| GPU | 马良 935 @933MHz | 马良 955 @1050MHz |
| 系统缓存 | 12MB | 12MB |
| 内存 | 最高 4×16bit LPDDR5X 9600MT/s | 最高 4×24bit LPDDR6 10667MT/s |
这里有一个容易被忽略、但很关键的细节：图上脚注写得很清楚——麒麟 9050 Pro 测试时使用的是 4×16bit LPDDR5X 内存规格。也就是说，它本身支持 4×24bit 的 LPDDR6 10667MT/s，但下面所有成绩都不是在内存拉满的状态下跑出来的。
二、能效从哪来：把"平面绕线"折起来

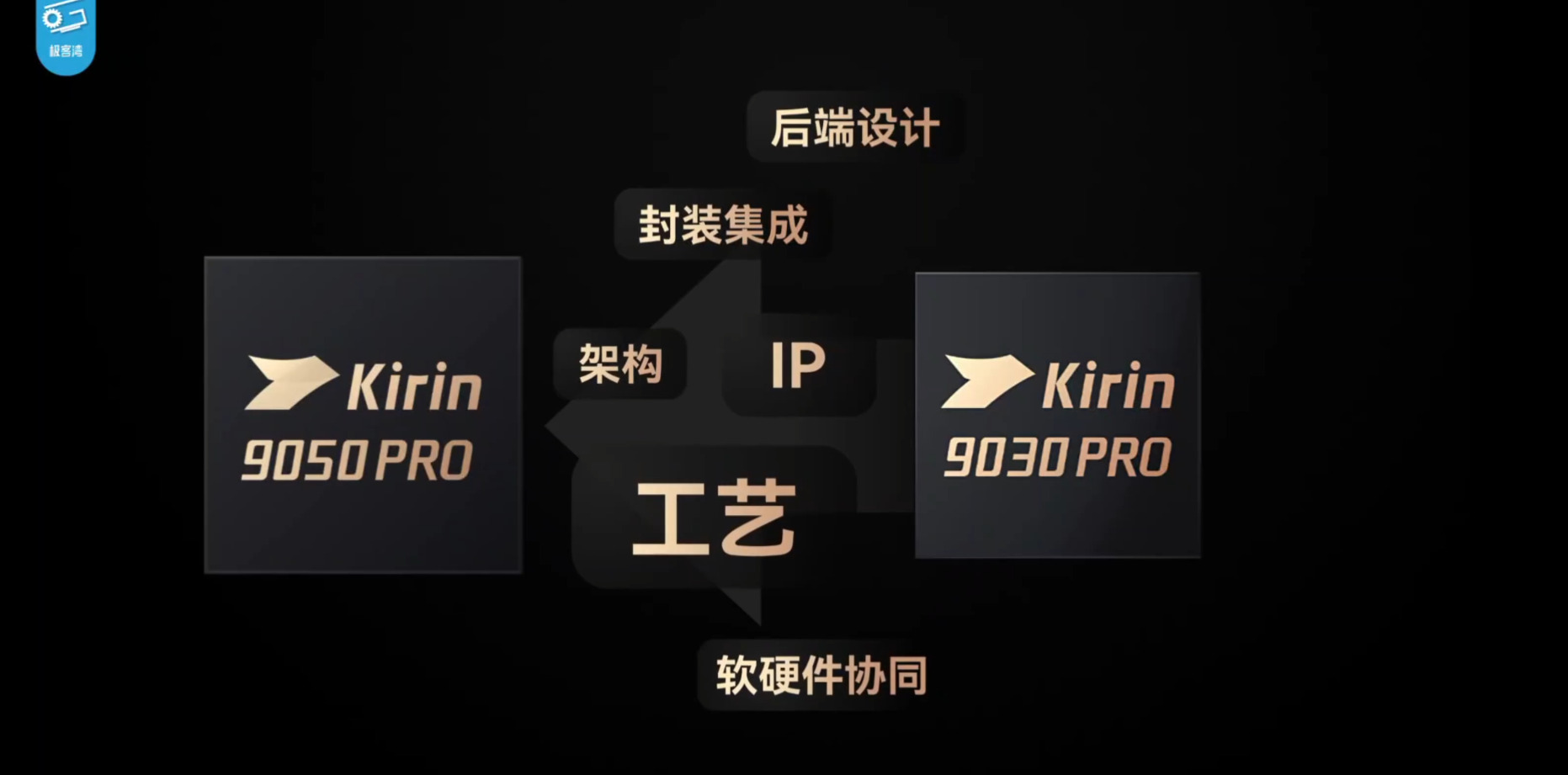

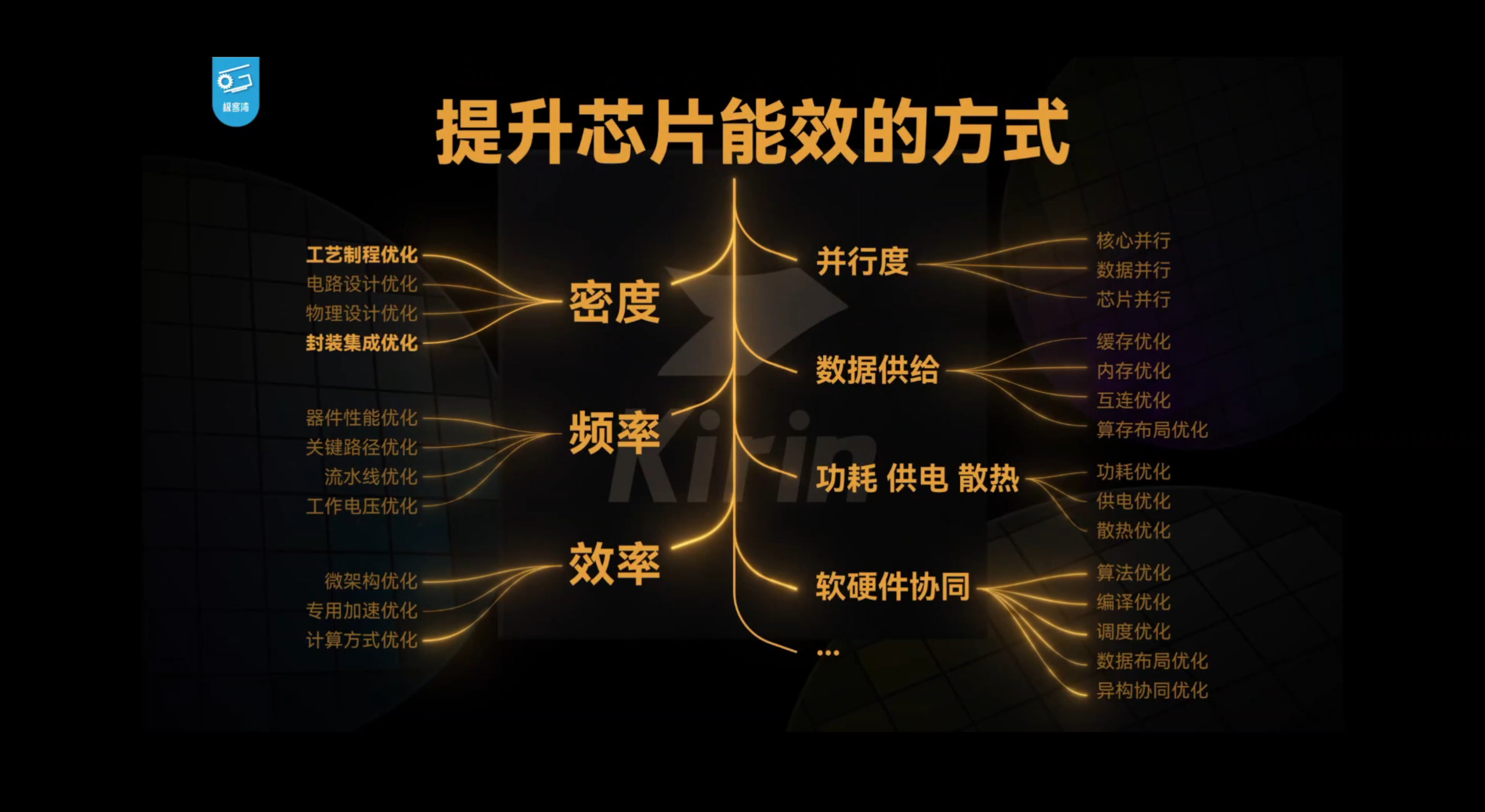

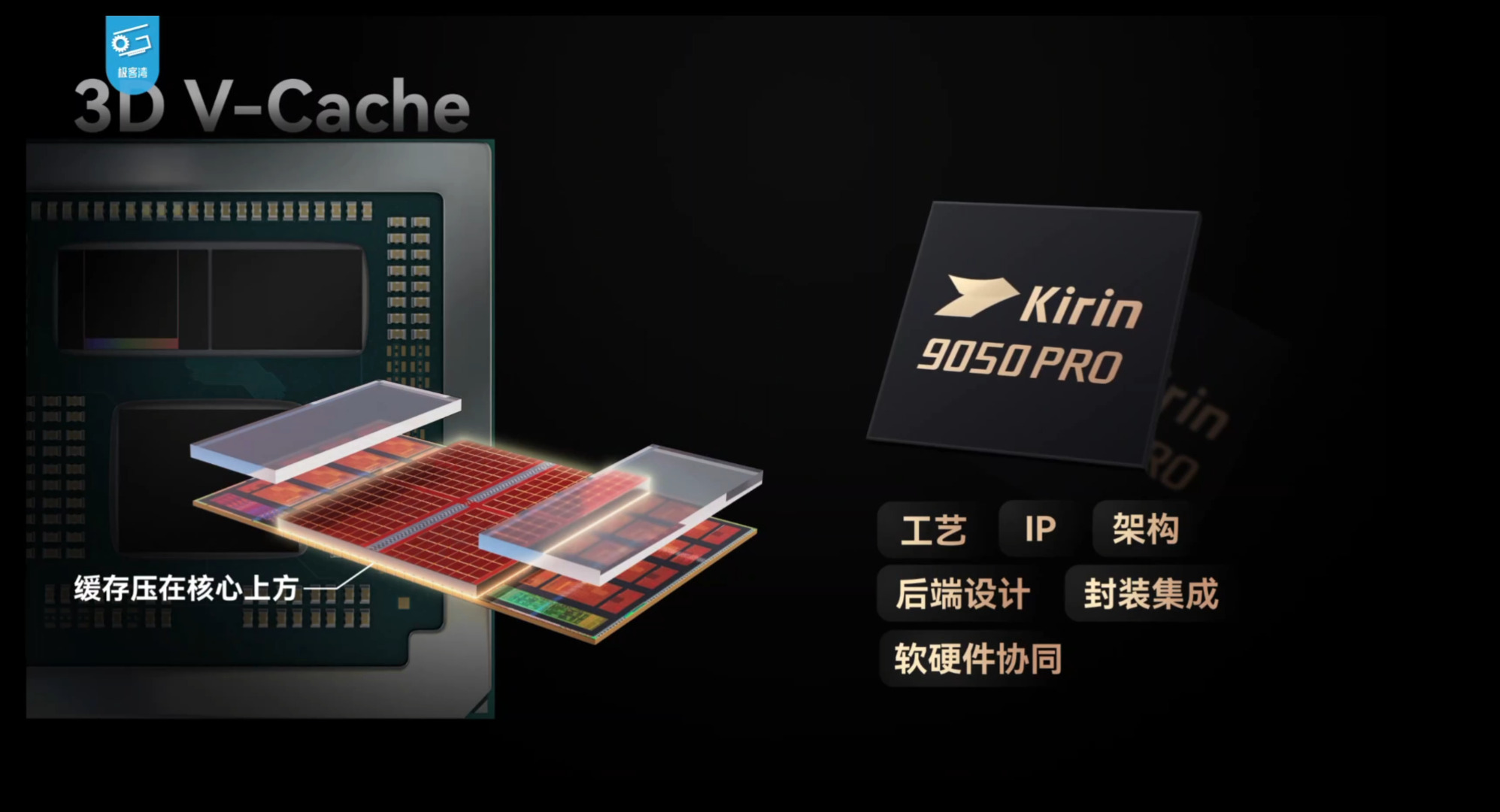

芯片的能效不是靠单一手段堆出来的。极客湾把路径拆成六个方向——工艺、IP、架构、后端设计、封装集成、软硬件协同，麒麟 9050 Pro 这一代的发力点，主要集中在"架构 + 后端设计 + 封装集成"这三块。

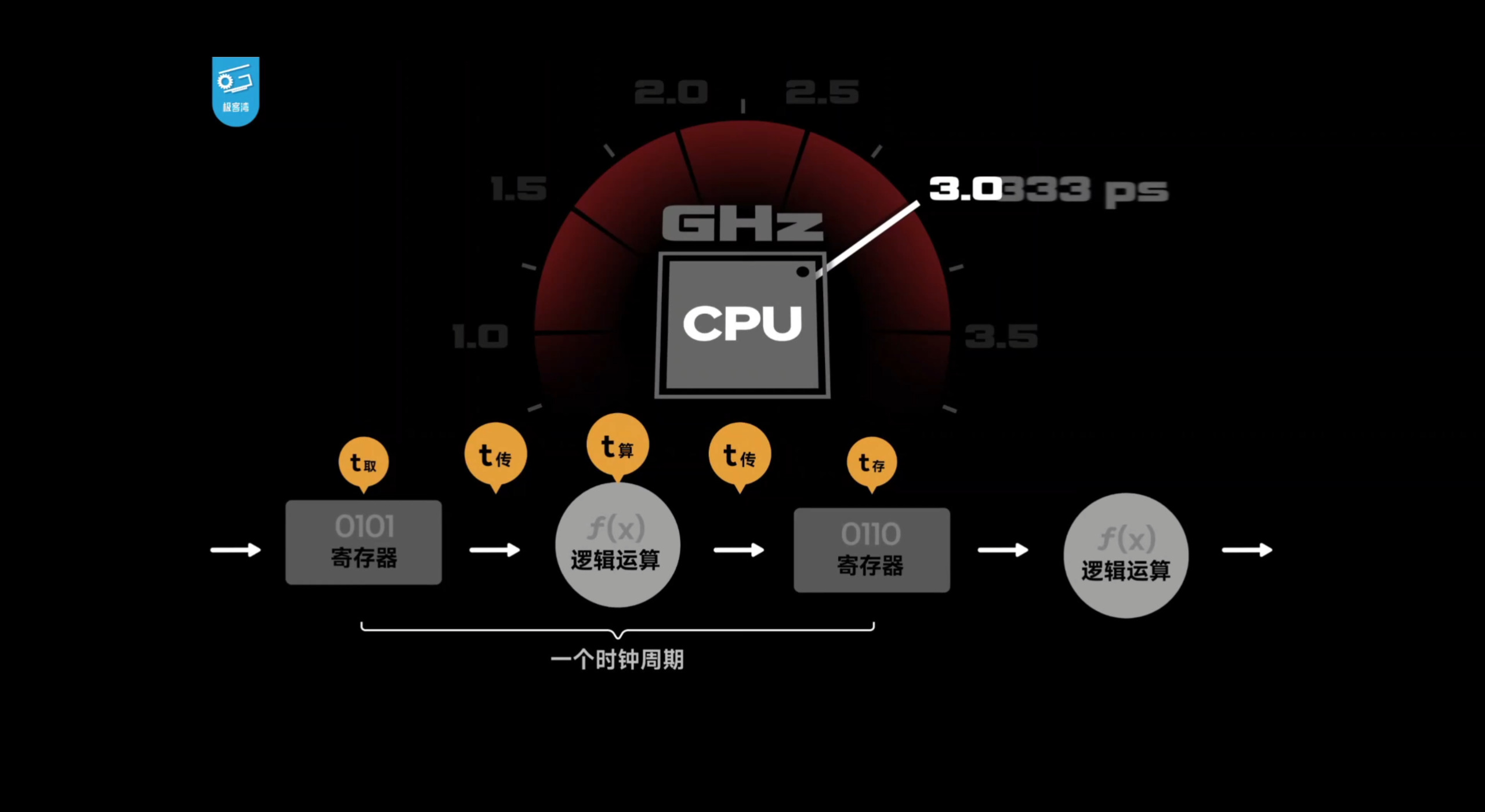

要理解逻辑折叠，先要理解 CPU 的一个时钟周期里发生了什么。图上标了一个具体数字：3.0333 ps——这是一个时钟周期的时间。在这点时间里，数据要依次经过 t取 → t传 → t算 → t传 → t存，其中"传"占了两段。

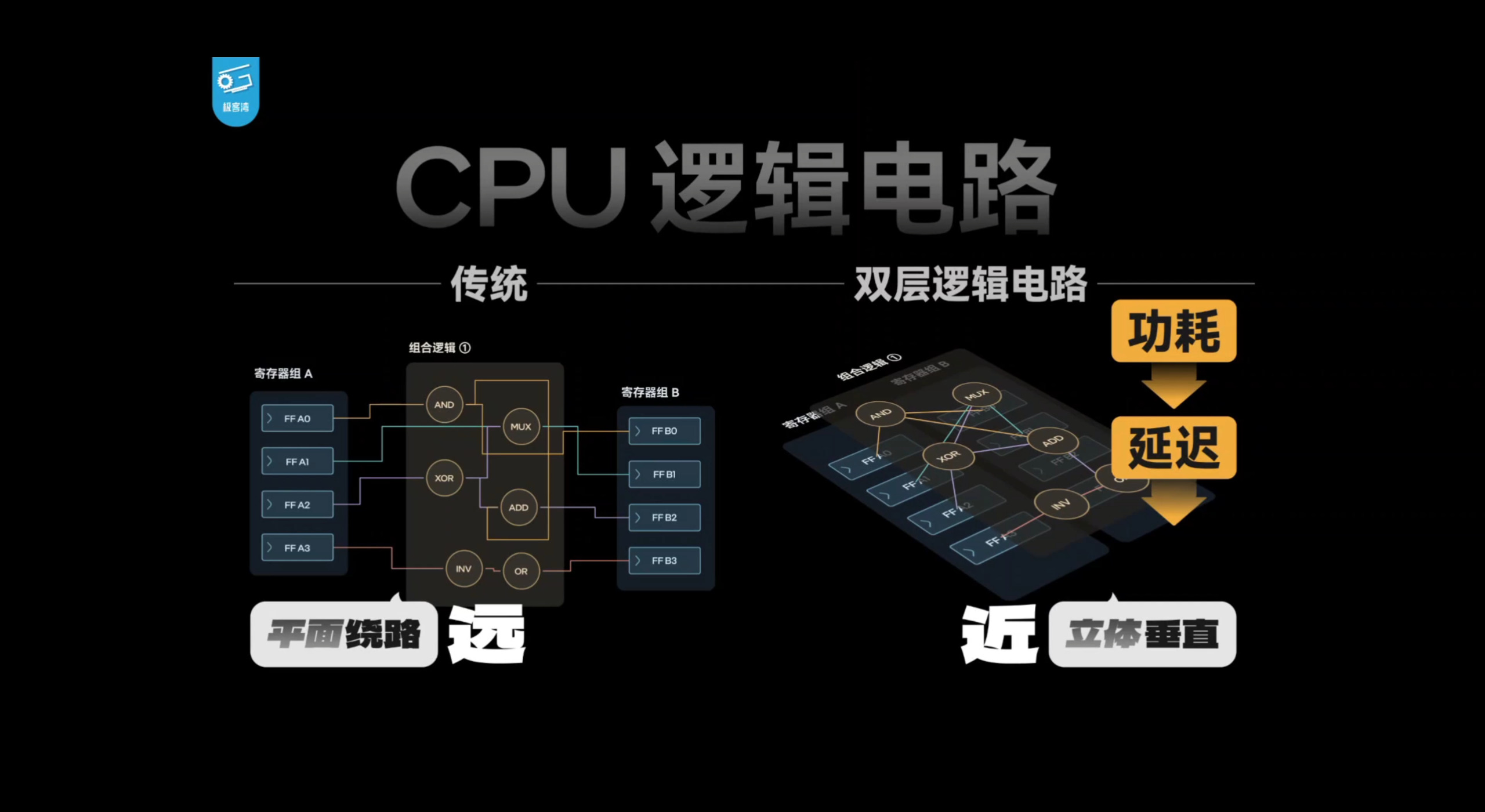

问题就出在这两段"传"上。传统平面布局里，寄存器组 A 和寄存器组 B 之间的组合逻辑要在二维平面上绕线连接，走线越长，寄生电阻和电容越大，信号变化被拖慢，延迟和功耗都跟着涨。

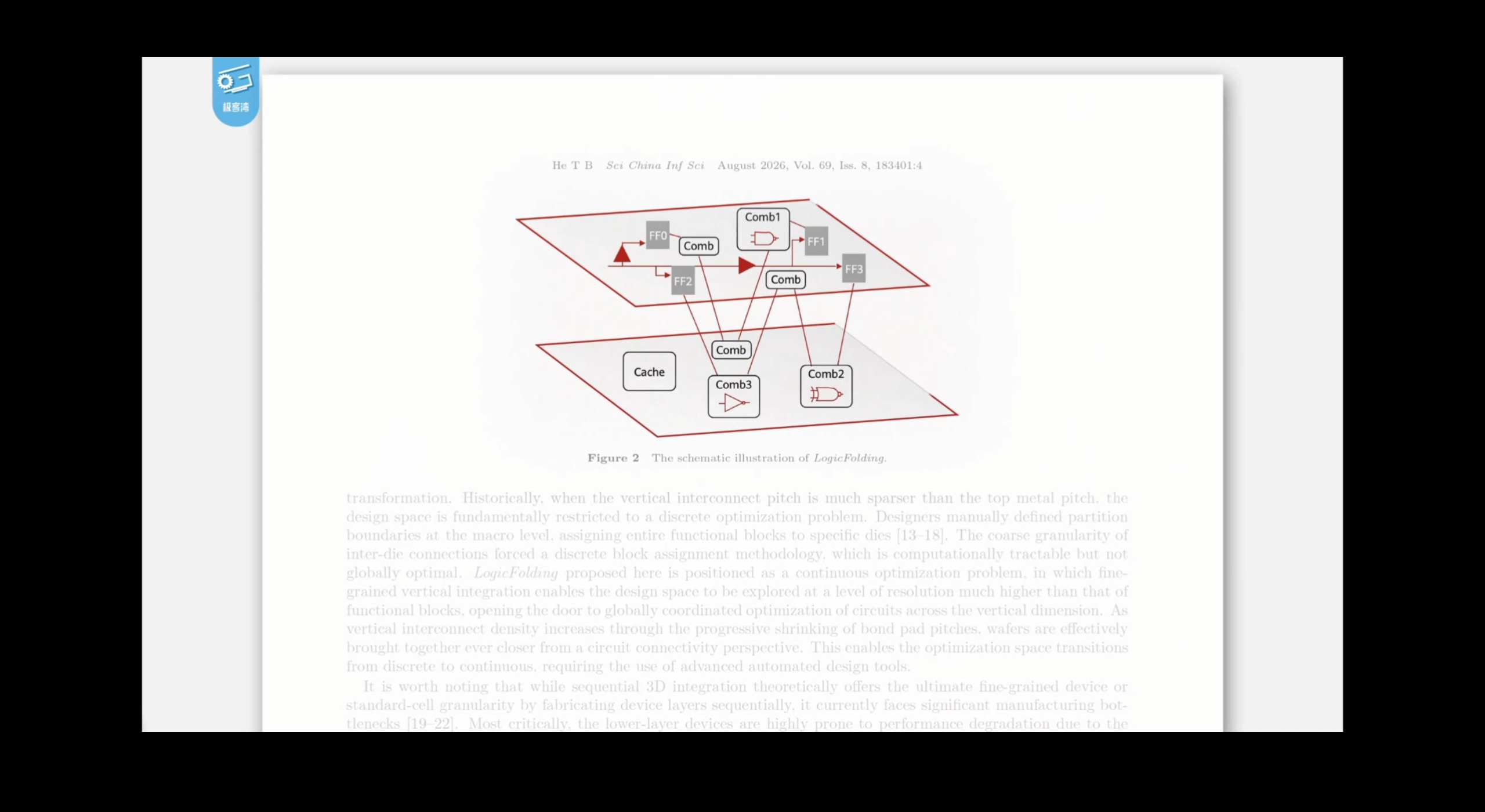

逻辑折叠的做法，是把同一级流水线里的逻辑单元拆成上下两层，做垂直互联。路径从"平面上绕远路"变成"立体上走直线"，线短了，RC 延迟小了，功耗和延迟同时下降。这就是这一代能把超大核频率重新推回 3.1GHz 的底层原因。
三、论文里的数字：电压 1.1V → 0.9V，同性能功耗降到 0.59

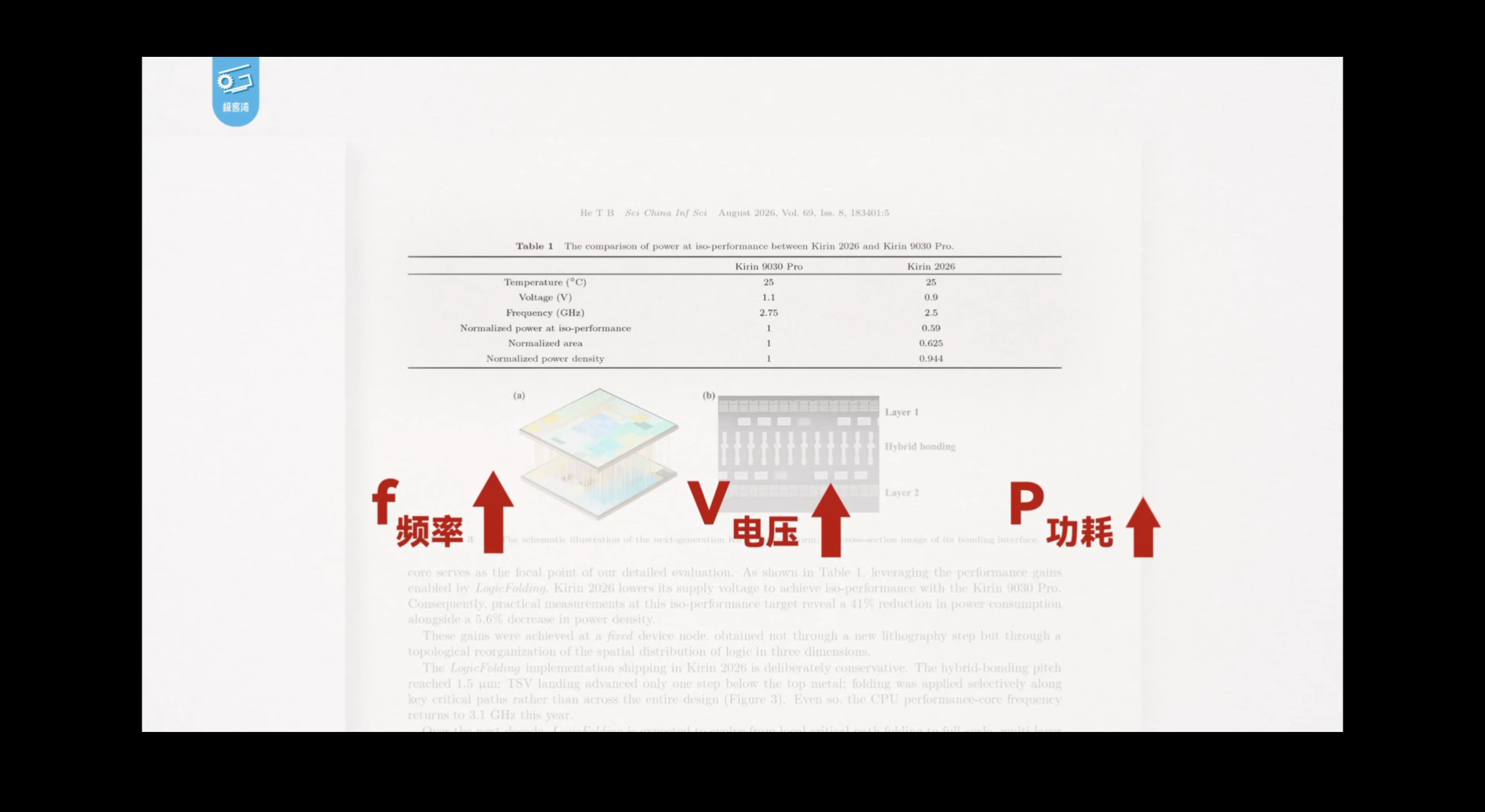

极客湾在讲解里直接引用了论文原文。出处是《中国科学：信息科学》（Sci China Inf Sci）2026 年 8 月第 69 卷第 8 期（He T B, 183401），核心概念正是 Logic-Folding。
| 参数 | Kirin 9030 Pro | Kirin 2026 |
|---|---|---|
| 温度（℃） | 25 | 25 |
| 电压（V） | 1.1 | 0.9 |
| 频率（GHz） | 2.75 | 2.5 |
| 归一化功耗（同性能） | 1 | 0.59 |
| 归一化面积 | 1 | 0.625 |
| 归一化功耗密度 | 1 | 0.944 |
论文给出的结论很直接：靠逻辑折叠，Kirin 2026 用更低的供电电压就能达到与 Kirin 9030 Pro 相同的性能，功耗降低 41%；代价是功耗密度上升 5.6%。同时这一代 CPU 性能核的频率回到 3.1GHz。
论文里还列了一串具体收益，都是可以用数字衡量的：
- 晶体管密度：135 MT/mm² → 236 MT/mm²，面积利用率 68%，相当于一次性吃掉过去约三年的几何微缩红利
- 5G 性能核在 1.2V 下，同性能频率提升近 15%
- 高速全局 NoC 数据通路减少 55%
- 硅后时钟偏斜调整，带来约 6% 的 SoC 性能提升
- SRAM 关键路径缩短，每比特能耗降低，工作频率提升超 40%
- 双层折叠架构让代表性核心的时钟缓冲器数量减少超 50%、时钟偏斜减少 25%、线长减少约 30%

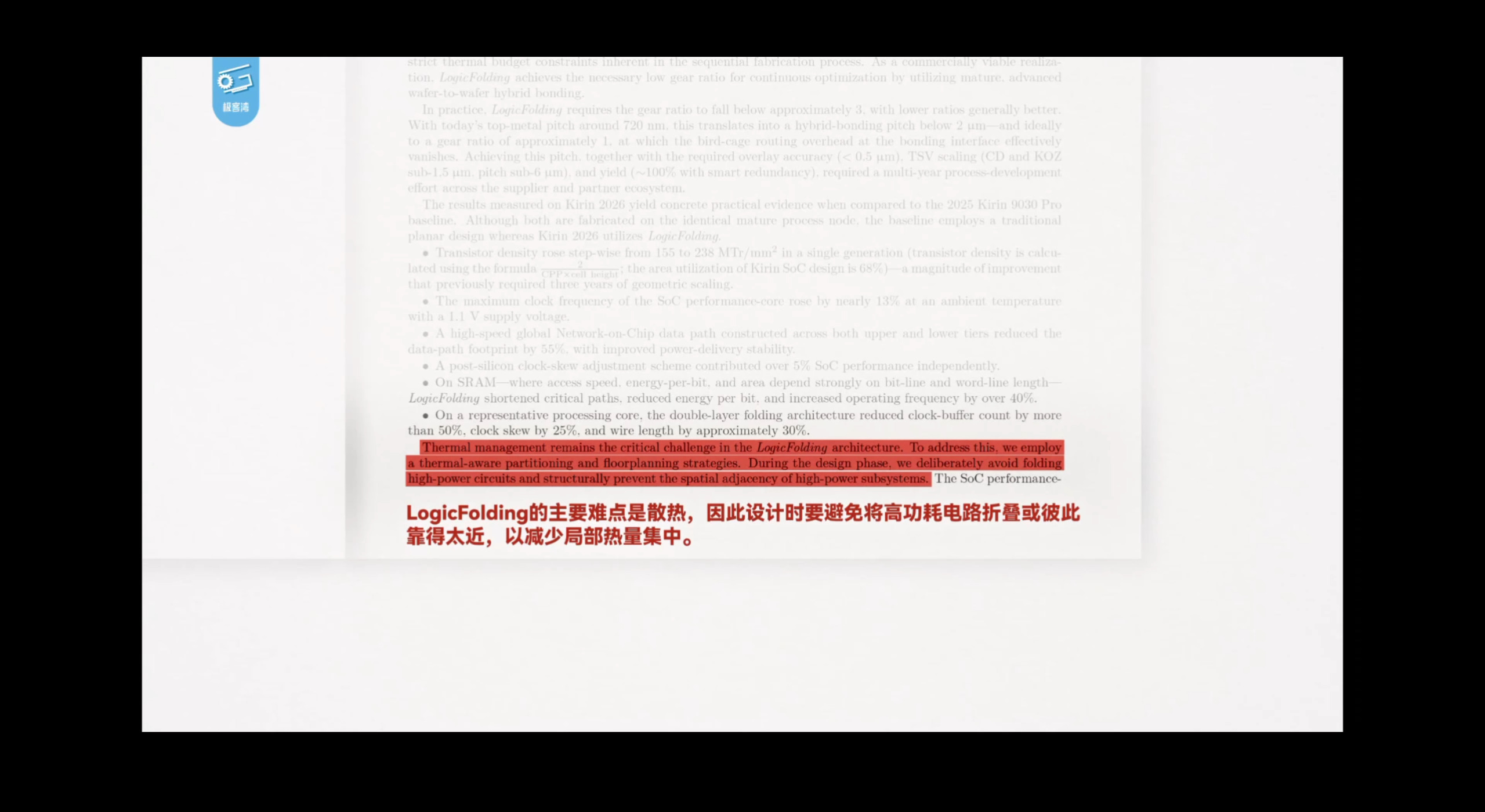

但论文也把话说明白了：逻辑折叠最大的敌人是散热。所以设计时必须刻意避开"把高功耗电路折叠在一起或靠得太近"，减少局部热量集中。这也解释了为什么这项技术目前只用在关键路径上，而不是全芯片铺开。

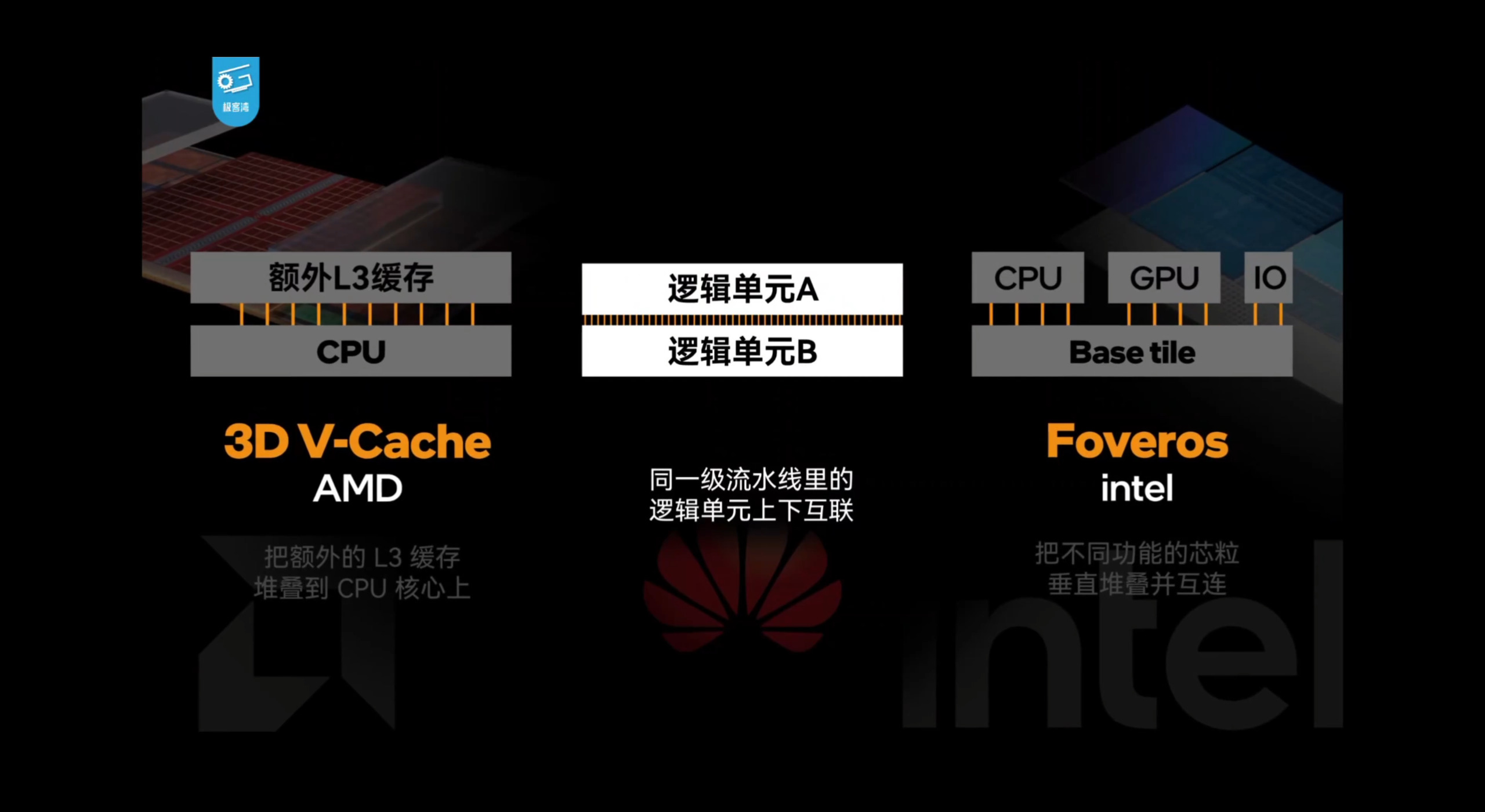

四、和 AMD 3D V-Cache、intel Foveros 有什么不一样
| 方案 | 厂商 | 做法 |
|---|---|---|
| 3D V-Cache | AMD | 把额外的 L3 缓存堆叠到 CPU 核心上 |
| Foveros | intel | 把不同功能的芯粒（CPU / GPU / IO）垂直堆叠并互连 |
| 逻辑折叠 | 华为 | 把同一级流水线里的逻辑单元上下互联 |
这里有个关键区别：AMD 和 intel 做的是"叠不同的东西"——一个叠缓存，一个叠芯粒；而华为这次是在同一个核心内部，把同一级流水线的逻辑单元拆成两层再互联。粒度更细，好处是不依赖新制程、靠拓扑重构就能拿到能效；难处是它对后端设计和散热的要求都更高。

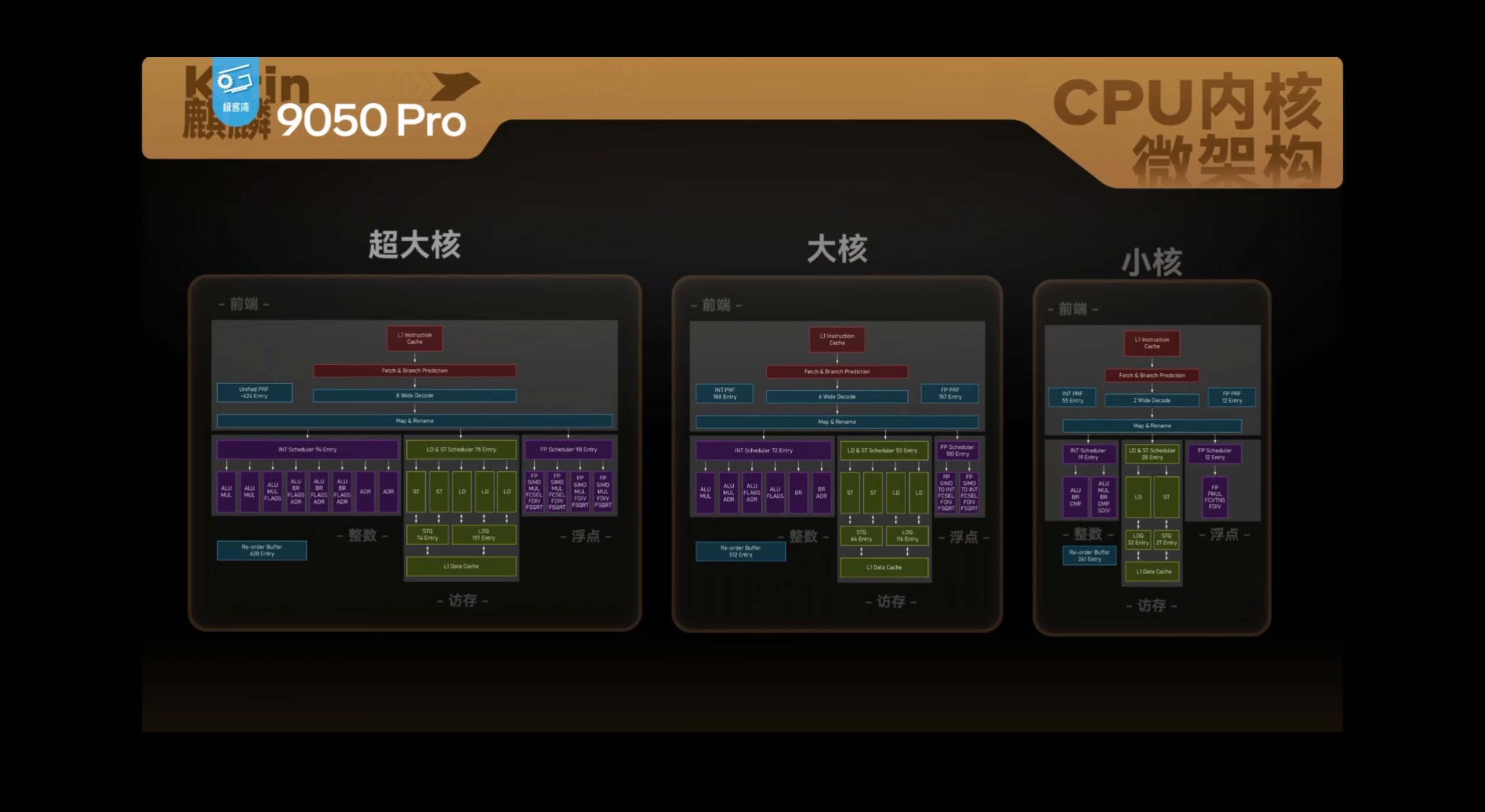

五、CPU 内核微架构：超大核的队列和解码宽度
从超大核的框图里能读到的结构参数：
- 前端：L1 指令缓存 → 取指与分支预测 → 8-wide 解码 → 映射与重命名
- 物理寄存器堆（Unified PRF）约 624 entry，重排序缓冲（ROB）620 entry
- 整数：INT Scheduler 94 entry，执行端口为 4×ALU/MUL + 4×ALU/BR/FLAGS/ADR + 2×ADR
- 访存：LD & ST Scheduler 75 entry，5 条访存端口；STQ 74 entry、LDQ 157 entry，接 L1 数据缓存
- 浮点：FP Scheduler 98 entry，5 组 FP/SIMD 执行单元（含 MUL / FCSEL / FOV / FDIV / FSQRT）
六、CPU 能效实测：曲线跑到 A17 Pro 之上

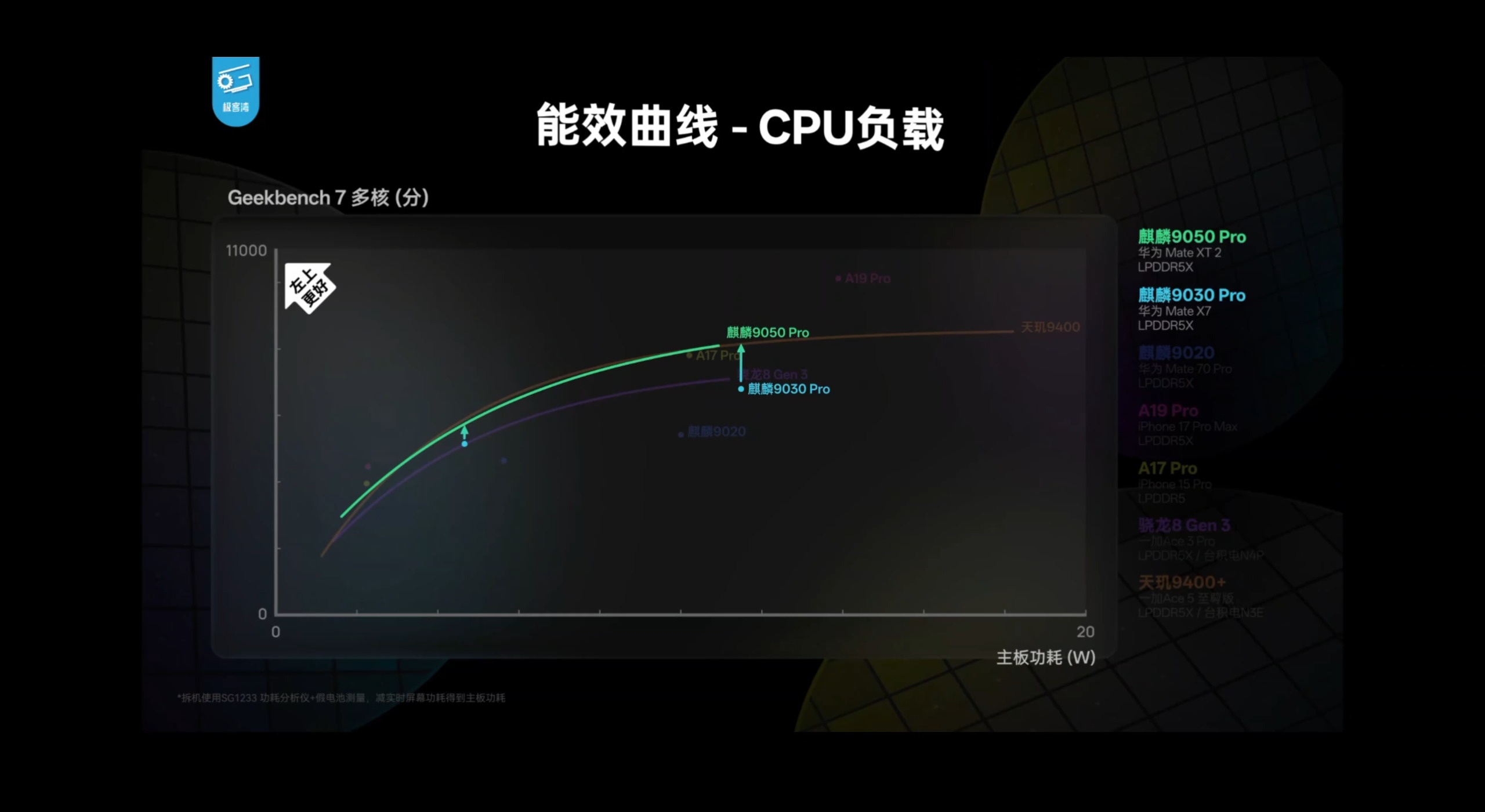

这张是"能效曲线"，横轴是主板功耗而不是频率，纵轴是 Geekbench 7 多核分数。同场对比的有麒麟 9050 Pro（Mate XT 2）、麒麟 9030 Pro（Mate X7）、麒麟 9020（Mate 70 Pro）、A17 Pro、A19 Pro（iPhone 17 Pro Max）、骁龙 8 Gen 3 和天玑 9400+。
图上能直接读到的关系是：麒麟 9050 Pro 的整条曲线位于 A17 Pro、骁龙 8 Gen 3、麒麟 9030 Pro、麒麟 9020 之上；在标注的等性能参考线处，它已经越过 A17 Pro，但天玑 9400+ 仍在上方。
这里必须提一句图上脚注：所有跑分是用 SPEC2013 单核分换算成 Geekbench 的，测试机制与常规处理器跑分规则不同。所以看这条曲线时，重点看"曲线之间的相对位置"，不要把纵轴数字直接当成 Geekbench 官方成绩。

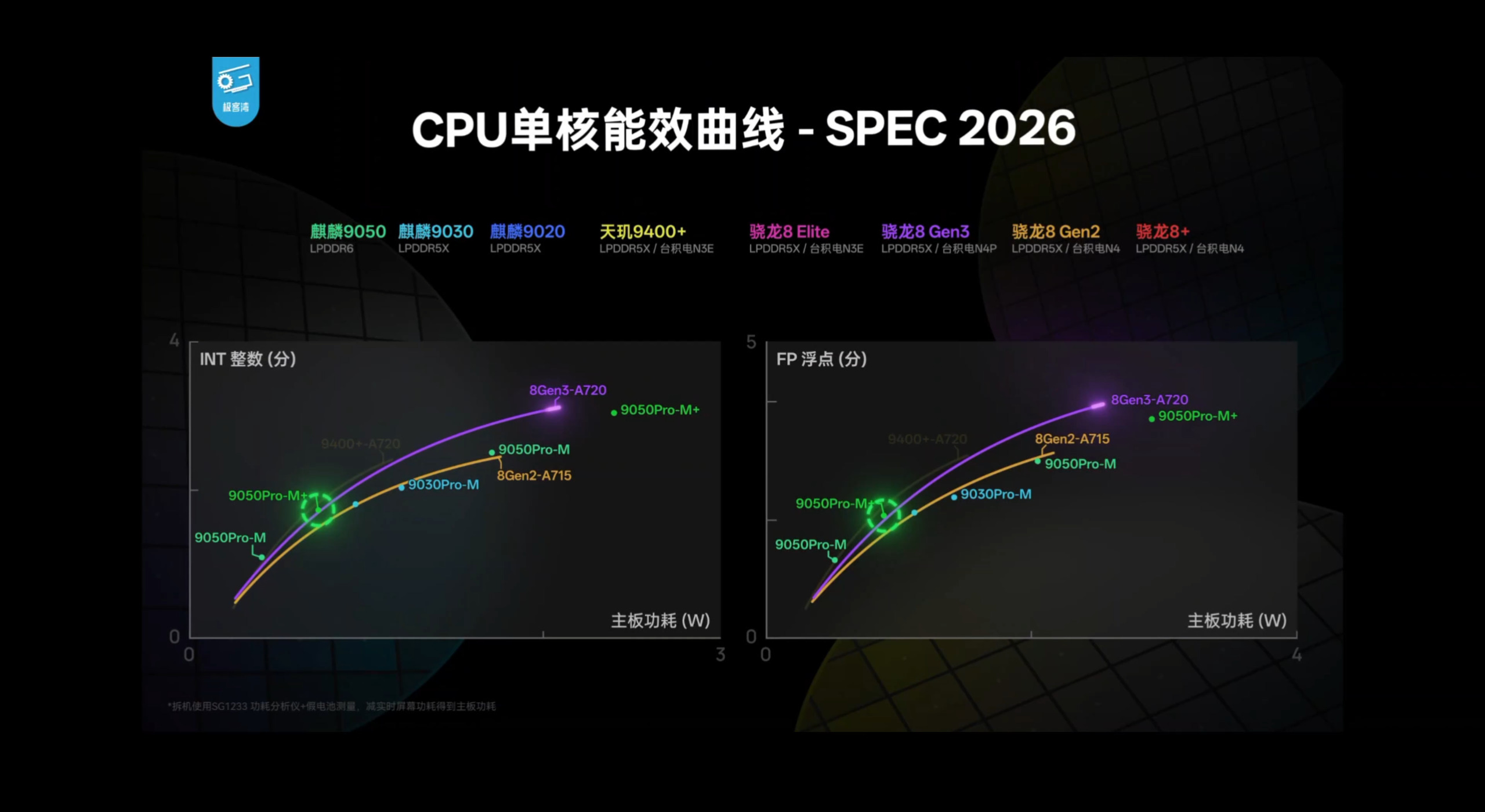

把低功耗区间单独放大，能看到更贴近日常使用的表现：在 3W 以内，麒麟 9050 Pro 的 M 与 M+ 两个采样点都高于上一代 9030 Pro，但距离骁龙 8 Gen 3 的 A720 核心还有一段距离。这说明这一代在中低负载的能效上进步是实打实的，但还没到"同功耗反超"的程度。
七、GPU：3DMark Steel Nomad Light 与能效曲线

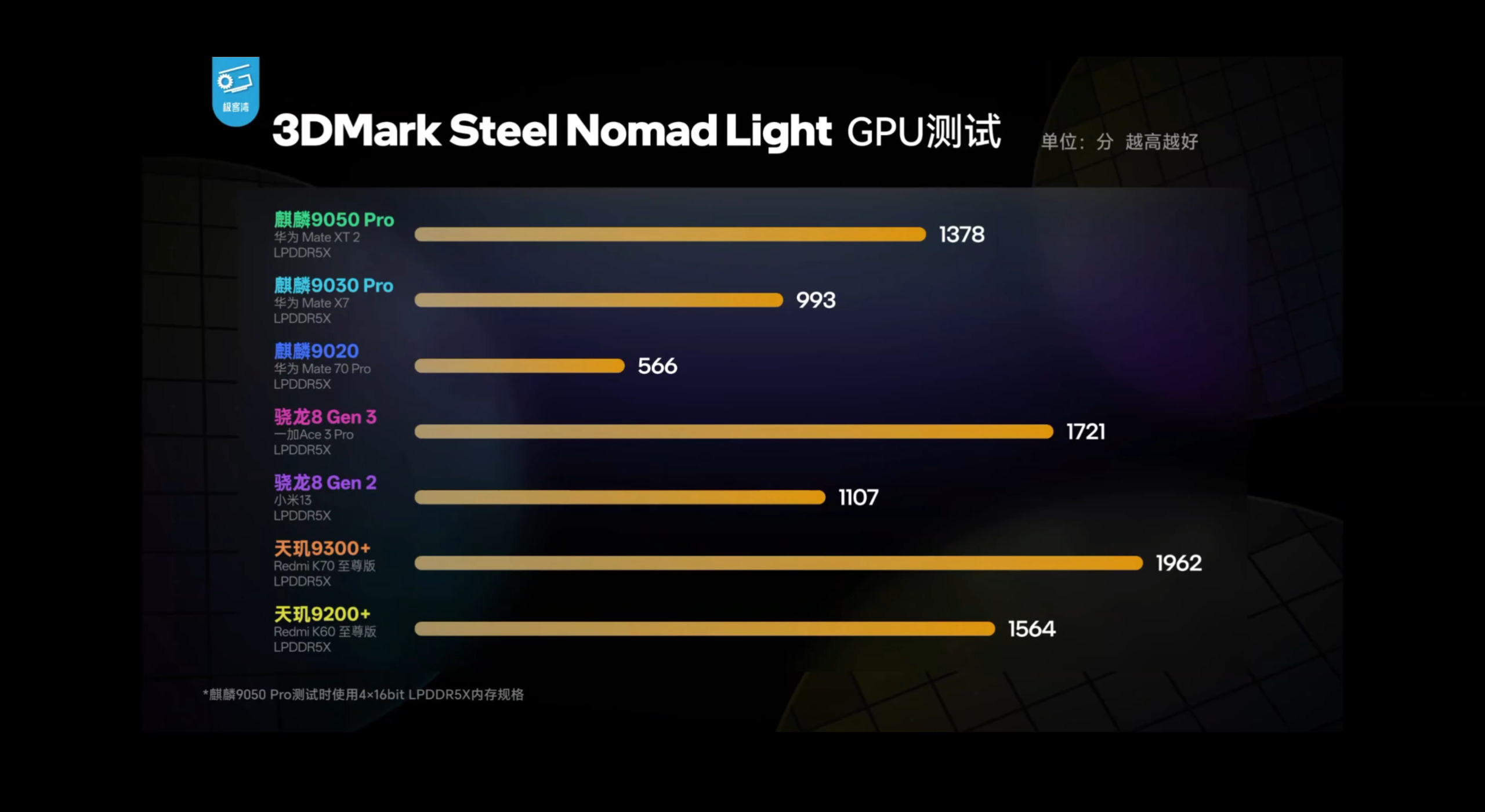

| 机型 | SoC | 分数 |
|---|---|---|
| iQOO Neo10 至尊版 | 天玑 9300+ | 1962 |
| 一加 Ace 5 Pro | 骁龙 8 Gen 3 | 1721 |
| Redmi K60 至尊版 | 天玑 9200+ | 1564 |
| 华为 Mate XT 2 | 麒麟 9050 Pro | 1378 |
| 小米 13 | 骁龙 8 Gen 2 | 1107 |
| 华为 Mate X7 | 麒麟 9030 Pro | 993 |
| 华为 Mate 70 Pro | 麒麟 9020 | 566 |
麒麟 9050 Pro 拿下 1378 分，比上一代 9030 Pro 的 993 分提升约 39%，比 9020 的 566 分提升约 143%。跨代进步很明显，但放在横评里看，它仍然低于骁龙 8 Gen 3（1721）和天玑 9300+（1962）——GPU 依旧是相对短板。需要说明的是，Mate XT 2 是三折叠机身，散热条件与直板机不完全可比。

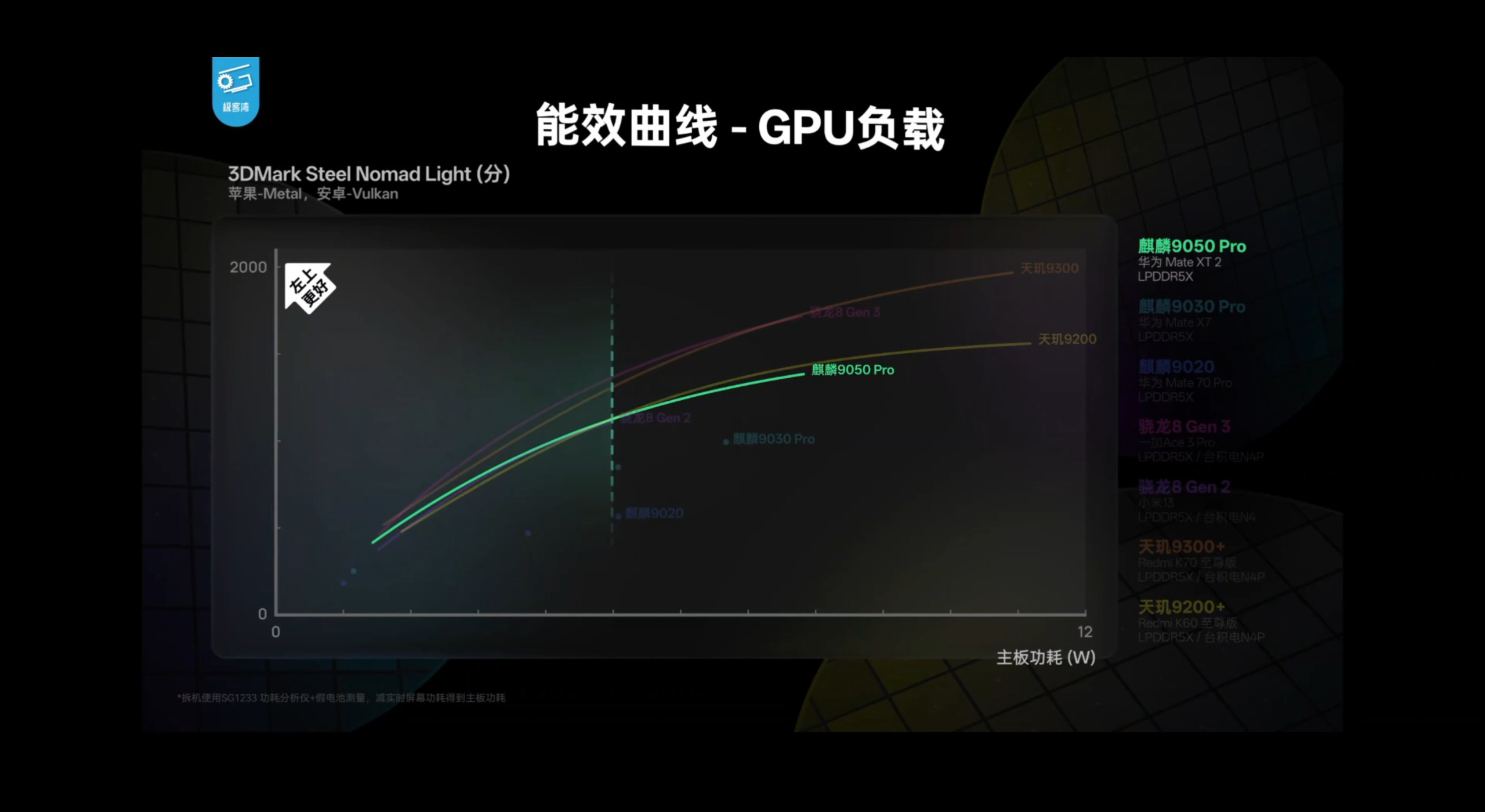

换成能效视角看 GPU：在整段功耗区间里，麒麟 9050 Pro 的曲线稳定地位于 9030 Pro、麒麟 9020 和骁龙 8 Gen 2 之上，但与天玑 9200 / 9300 系列还有明显距离。GPU 这一代的进步主要在"补短板"，而不是"反超"。
八、NPU：INT8 吞吐量从 27 到 67.7 TFLOPS

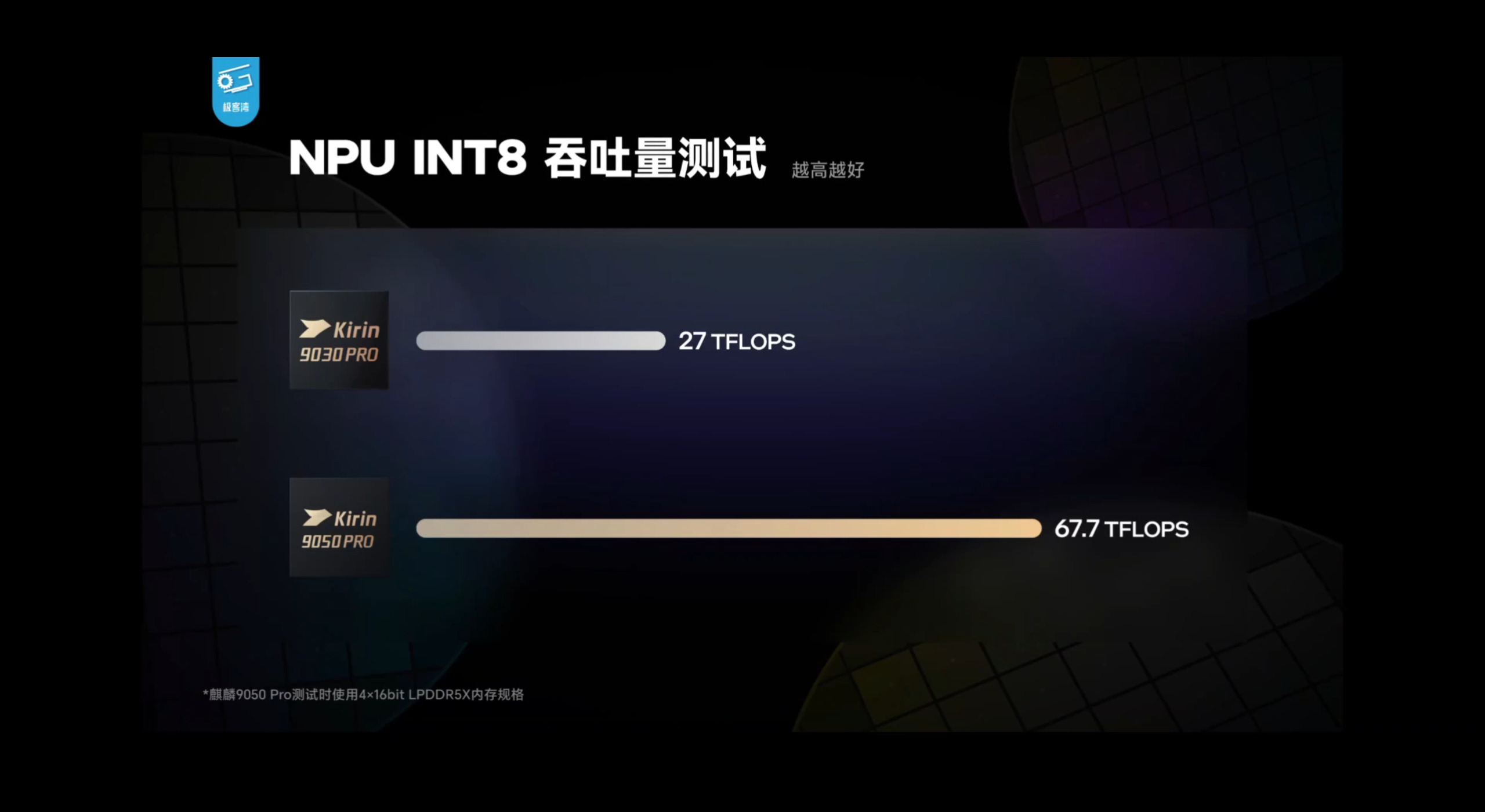

这是本篇跨度最大的一项：NPU 的 INT8 吞吐量从 9030 PRO 的 27 TFLOPS 拉到 9050 PRO 的 67.7 TFLOPS，提升约 2.5 倍。在端侧大模型越来越多落到手机上的背景下，这项指标的提升比 CPU 多核跑分更有现实意义。
九、游戏实测：三款大作，各跑 30 分钟
游戏部分统一测试条件：25℃ 环境、300 尼特亮度、WiFi 连接、30 分钟、PerfDog 采样。同场对比的三台都是折叠屏：华为 Mate XT 2（麒麟 9050 Pro）、华为 Mate XTs（麒麟 9020）、三星 Galaxy Z TriFold（骁龙 8 Elite for Galaxy）。
| 游戏 | 机型（SoC） | 平均帧 | 1% Low 帧 | 整机平均功耗 |
|---|---|---|---|---|

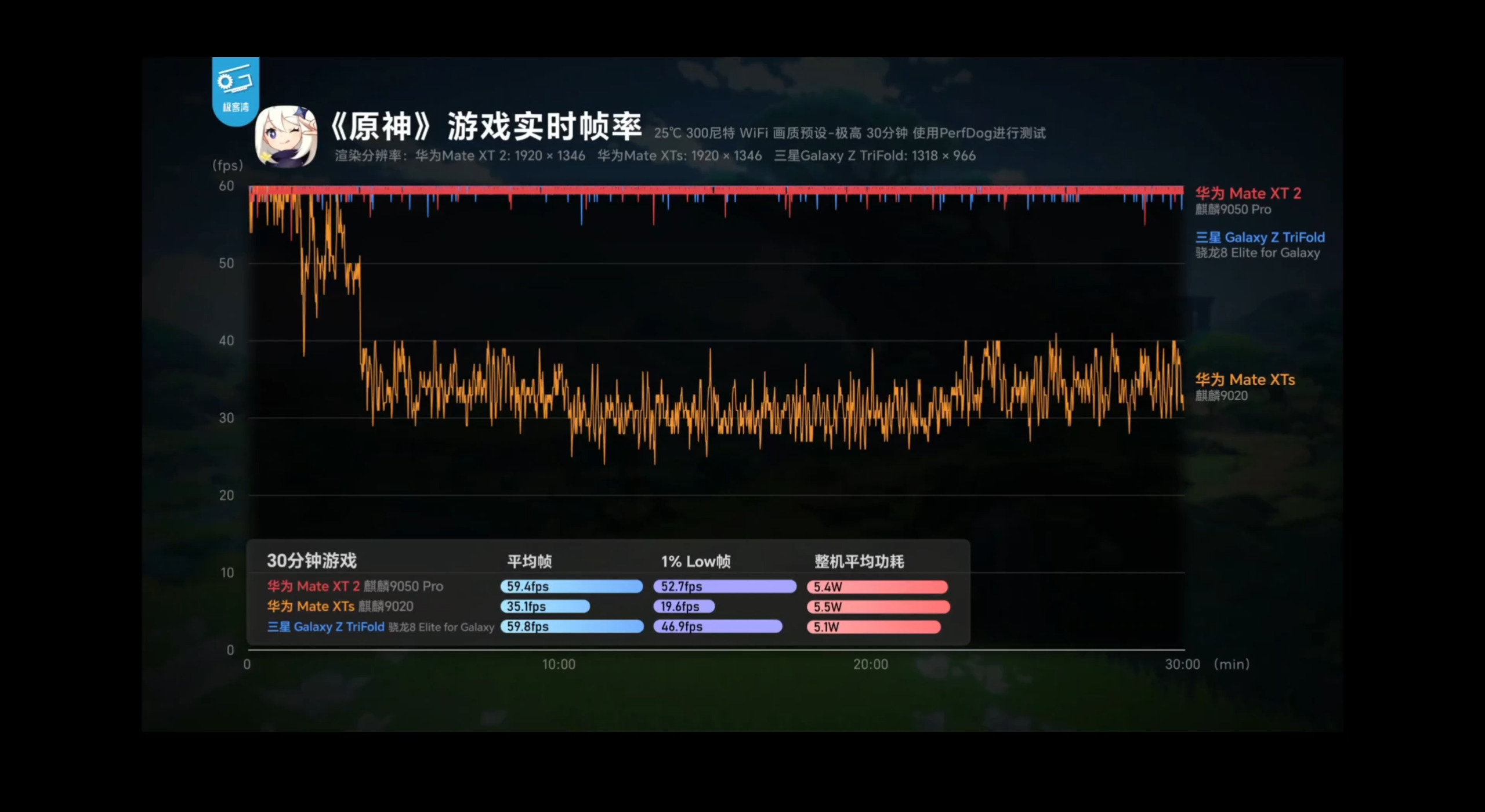

| 原神 | Mate XT 2（麒麟 9050 Pro） | 59.4 | 52.7 | 5.4W |
| 原神 | 三星 Z TriFold（骁龙 8 Elite for Galaxy） | 59.8 | 46.7 | 5.1W |
| 原神 | Mate XTs（麒麟 9020） | 35.1 | 12.6 | 5.5W |

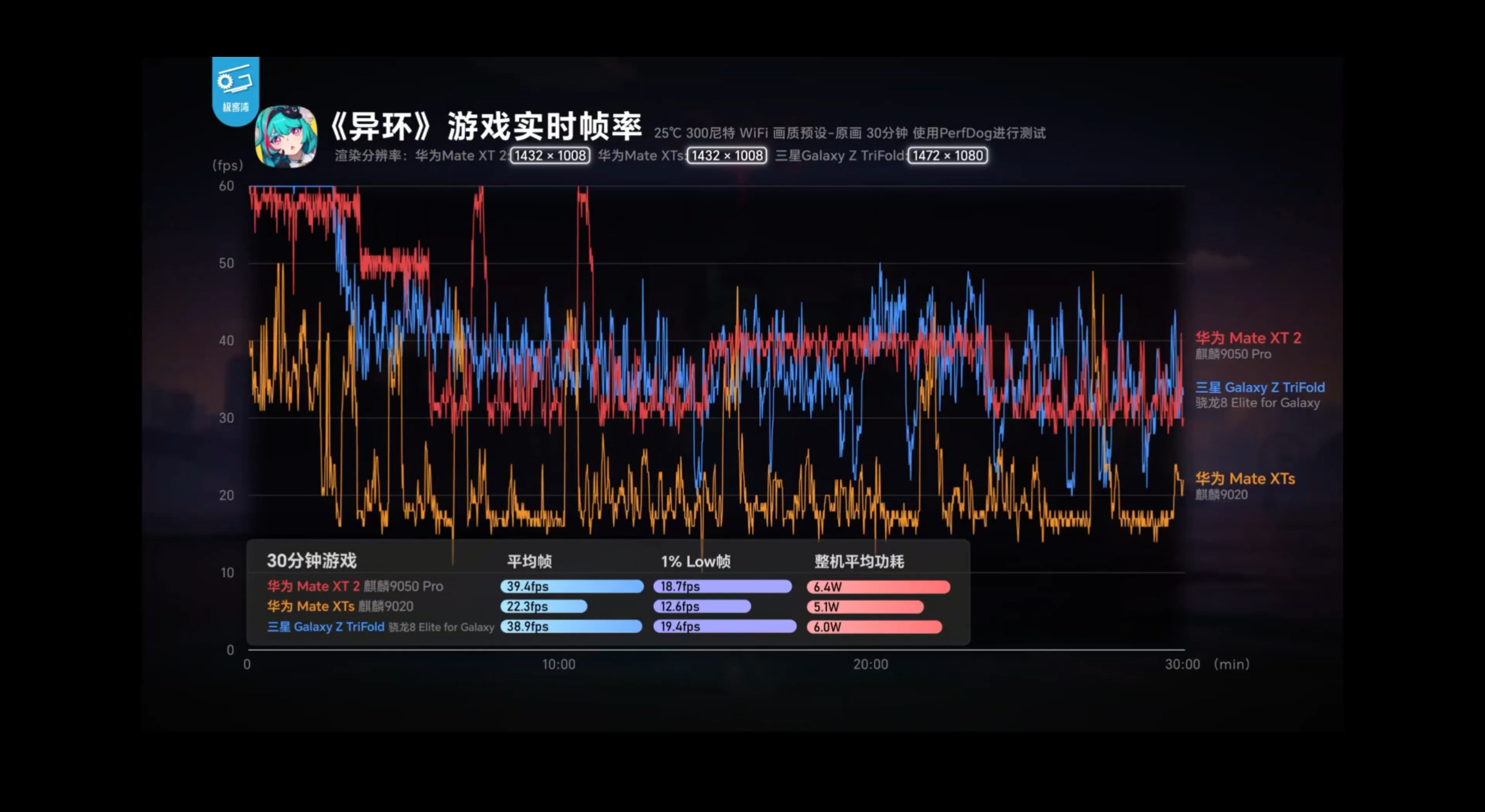

| 异环 | Mate XT 2（麒麟 9050 Pro） | 39.4 | 15.7 | 5.4W |
| 异环 | 三星 Z TriFold（骁龙 8 Elite for Galaxy） | 38.9 | 17.4 | 6.0W |
| 异环 | Mate XTs（麒麟 9020） | 22.3 | 12.6 | 5.1W |

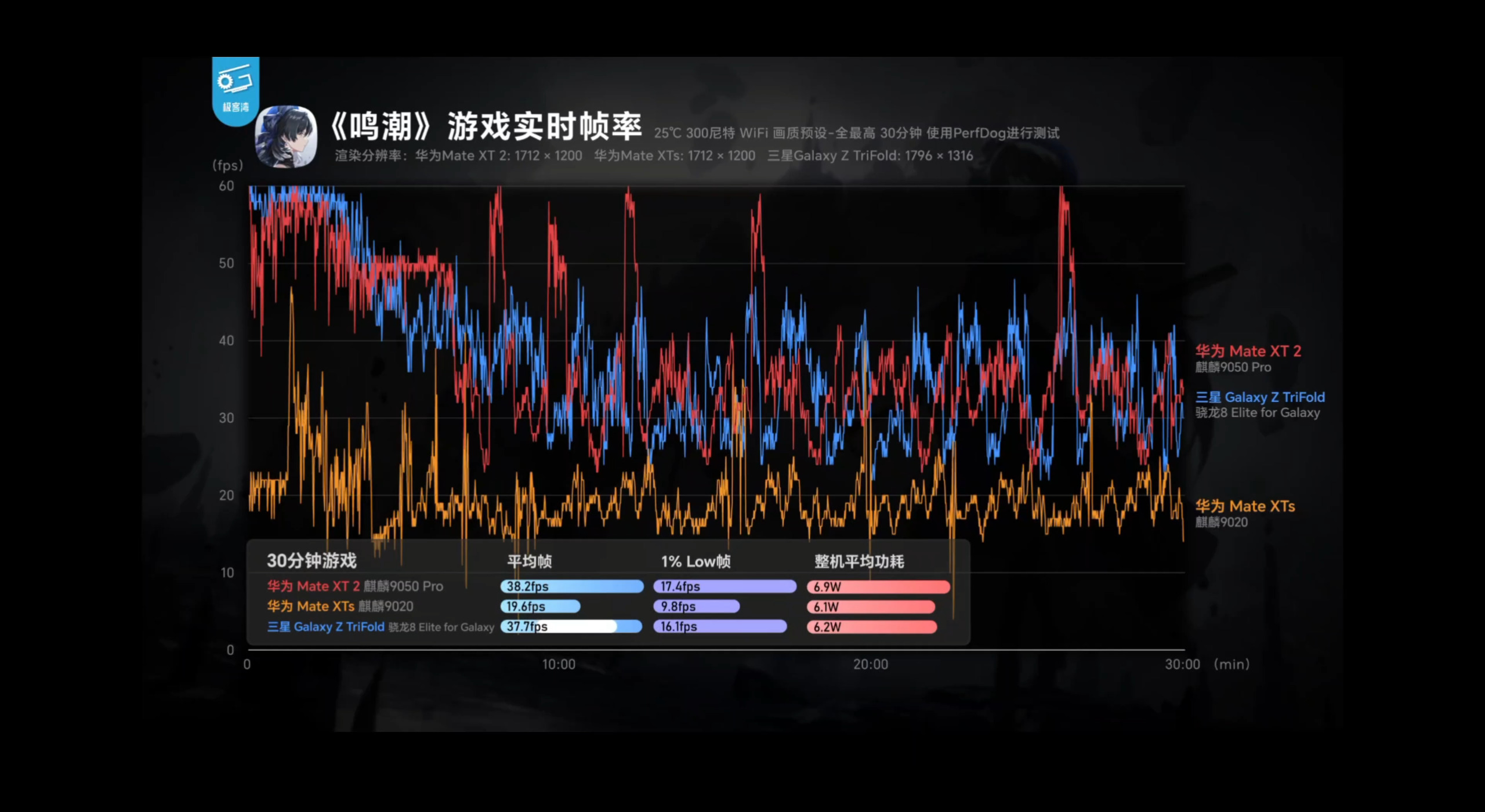

| 鸣潮 | Mate XT 2（麒麟 9050 Pro） | 38.2 | 17.4 | 5.9W |
| 鸣潮 | 三星 Z TriFold（骁龙 8 Elite for Galaxy） | 37.7 | 18.1 | 6.2W |
| 鸣潮 | Mate XTs（麒麟 9020） | 17.6 | 9.8 | 6.1W |
三款游戏读下来，有三个结论：
- 原神：几乎满帧，而且更稳。9050 Pro 平均帧 59.4，贴着 60 帧跑；关键是 1% Low 帧 52.7，明显好于骁龙 8 Elite for Galaxy 的 46.7——平均帧打平的同时，掉帧更少
- 异环 / 鸣潮：与骁龙 8 Elite for Galaxy 基本打平，功耗更低。异环 39.4 vs 38.9（功耗 5.4W vs 6.0W），鸣潮 38.2 vs 37.7（功耗 5.9W vs 6.2W）
- 上一代吃力明显。麒麟 9020 的 Mate XTs 在三款游戏里分别是 35.1 / 22.3 / 17.6 帧，与这一代不在一个量级
另外从帧率曲线能看出一点：9050 Pro 的曲线整体更平，尤其是鸣潮里三条线纠缠在一起的那段，它的波动幅度要比对手小——这与 CPU 侧"同性能功耗下降到 0.59"的论文数据是对得上的。
十、小结：频率回来了，但短板还是短板
- 规格：超大核回到 3.1GHz，大核拆成 2.7GHz 性能档与 2.2GHz 能效档，GPU 换成马良 955 @1050MHz，NPU INT8 从 27 提升到 67.7 TFLOPS
- 原理：逻辑折叠把同一级流水线的逻辑单元做双层垂直互联，路径变短、RC 延迟下降。论文数据是同性能功耗降到 0.59（-41%），代价是功耗密度 +5.6%、散热压力变大
- 实测：原神几乎满帧且 1% Low 帧更高；异环、鸣潮与骁龙 8 Elite for Galaxy 打平但平均功耗更低；CPU 能效曲线越过 A17 Pro
但有三件事需要保持清醒：一是 GPU 仍是短板，3DMark Steel Nomad Light 的 1378 分还没追上骁龙 8 Gen 3 和天玑 9300+；二是所有测试都跑在 4×16bit LPDDR5X 上，芯片支持的 LPDDR6 还没被用上；三是逻辑折叠这项技术最大的敌人是散热，而折叠屏机身的散热余量本来就比直板机更窄。数字很漂亮，但这些前提条件同样重要。
（文中跑分、能效曲线、游戏帧率等数据图均来自极客湾；逻辑折叠相关的电压、频率、功耗等参数引自 Sci China Inf Sci, 2026, 69(8): 183401 论文，已在文内逐张标注来源。）
