软路由 SQM 怎么设置？iStoreOS 开启 CAKE 双向整形与网卡调优完整教程

2000M 宽带下打游戏还是卡？视频会议还是糊？先别急着骂运营商——大概率是你的软路由上 SQM 只开了一半。

我这台 iStoreOS 软路由的 SQM 配置是这样的：上行整形开得好好的，下行 download='0'，ifb4pppoe-wan 接口趴在 DOWN 状态。而 2000M 下行的家庭网络，99% 的流量都是下行。等于花钱买的 CAKE 只保护了 1% 的流量。

下面是从排查到改完的全过程，每个参数都给「怎么看、怎么改、怎么验证」三条命令，可以直接抄。

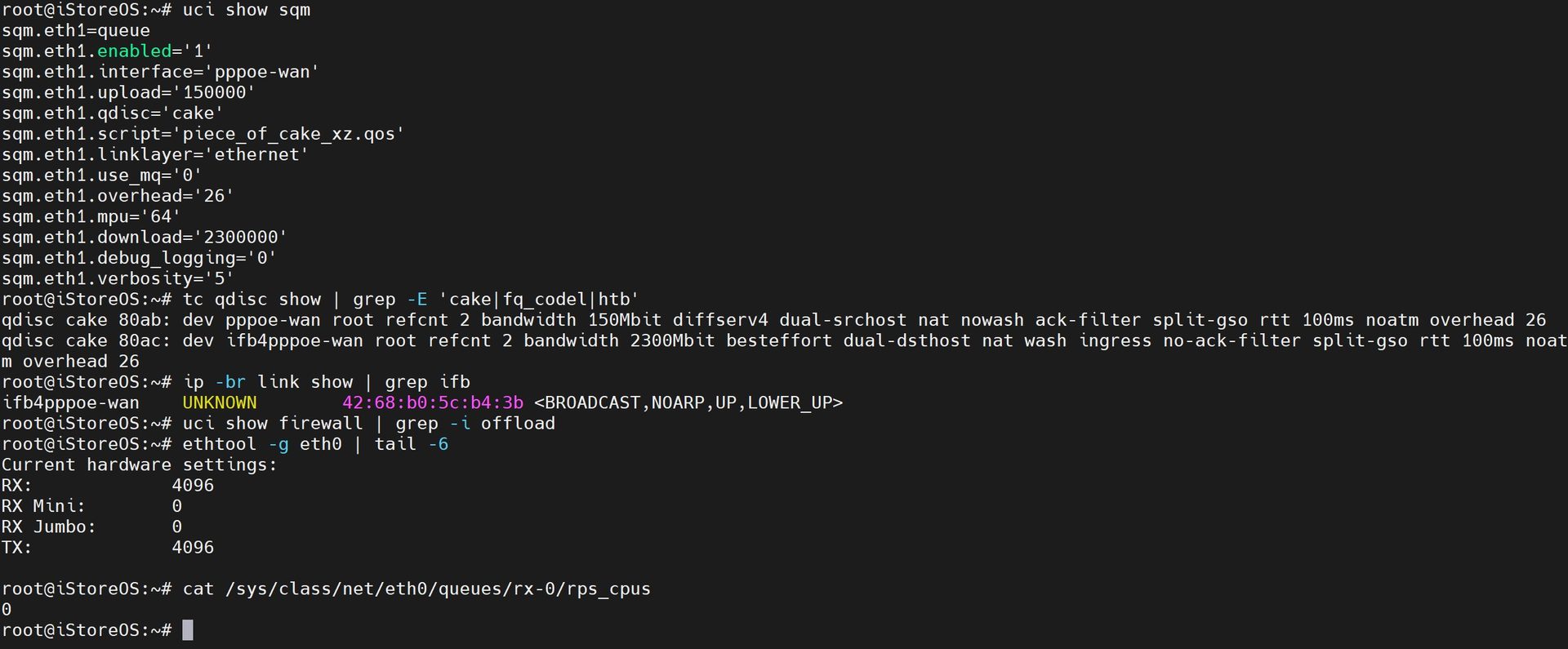

一、先花三十秒查清现状

SSH 登录路由器，逐条跑下面这六条。全部不含重定向符号、不含循环、不含变量——这种写法怎么复制粘贴都不会坏：

uci show sqm
tc qdisc show | grep -E 'cake|fq_codel|htb'
ip -br link show | grep ifb
uci show firewall | grep -i offload
ethtool -g eth0 | tail -6
cat /sys/class/net/eth0/queues/rx-0/rps_cpus

每条在回答一个问题：

命令	看什么
`uci show sqm`	`upload` / `download` 有没有值，`download` 是 0 就是没开下行
`tc qdisc show \| grep cake`	cake 有没有真的挂到内核里
`ip -br link show \| grep ifb`	ifb 虚拟网卡是 UP 还是 DOWN
`uci show firewall \| grep -i offload`	软件流量卸载开没开（和 SQM 冲突）
`ethtool -g eth0 \| tail -6`	网卡环形队列当前值，256 偏小
`cat .../rps_cpus`	软中断绑在哪个核，`1` 就是全压 CPU0

判断标准只有三条：

download 是 0 或不存在 → 下行没整形，这是最常见的半吊子配置
tc qdisc 里看不到 cake，只有 fq_codel 或 noqueue → 整形根本没挂上
firewall.@defaults[0].flow_offloading 是 1 → 软件流量卸载和 AQM 互相打架，必须二选一（命令无输出就是没开，属于正常状态）

跑出来是 ash: gt: not found 或 /dev/null: Permission denied 的话

网页把 2>/dev/null 里的 > 渲染成了 HTML 实体 >，shell 收到的是 2>/dev/null，于是把 2 和 /dev/null 当成两条命令去执行。这是复制路径的问题，不是命令写错了。

本节六条命令完全不含重定向符号，正常不会有这个问题。后面章节里确实有必须用 > 的地方（写文件、重定向），复制后如果报同样的错，在编辑器里全局替换 > 为 > 再粘。

我当时的现场：

sqm.eth1.upload='125000'
sqm.eth1.download='0'          ← 关键
sqm.eth1.qdisc='cake'
sqm.eth1.script='piece_of_cake.qos'

qdisc cake 801c: dev pppoe-wan root bandwidth 125Mbit besteffort triple-isolate nat
ifb4pppoe-wan    DOWN            ← 接口存在但没启用

计费口累计：接收 2.53TB / 发送 25.5GB

比例 100:1。所有下行流量都在裸奔。

二、CAKE 和 SQM 到底在解决什么问题

先把原理说清楚，后面所有参数才有意义。

Linux 默认的队列规则是 pfifo_fast——一个先进先出的桶。链路打满时，包全堆在这个桶里，排在前面的先走。结果就是你正在开的视频会议，它的包要等前面几百毫秒的下载流量走完。

这就是 bufferbloat（缓冲膨胀）。典型症状：下载满速时全屋网络变卡、游戏延迟从 40ms 跳到 300ms、微信消息延迟十几秒才到。

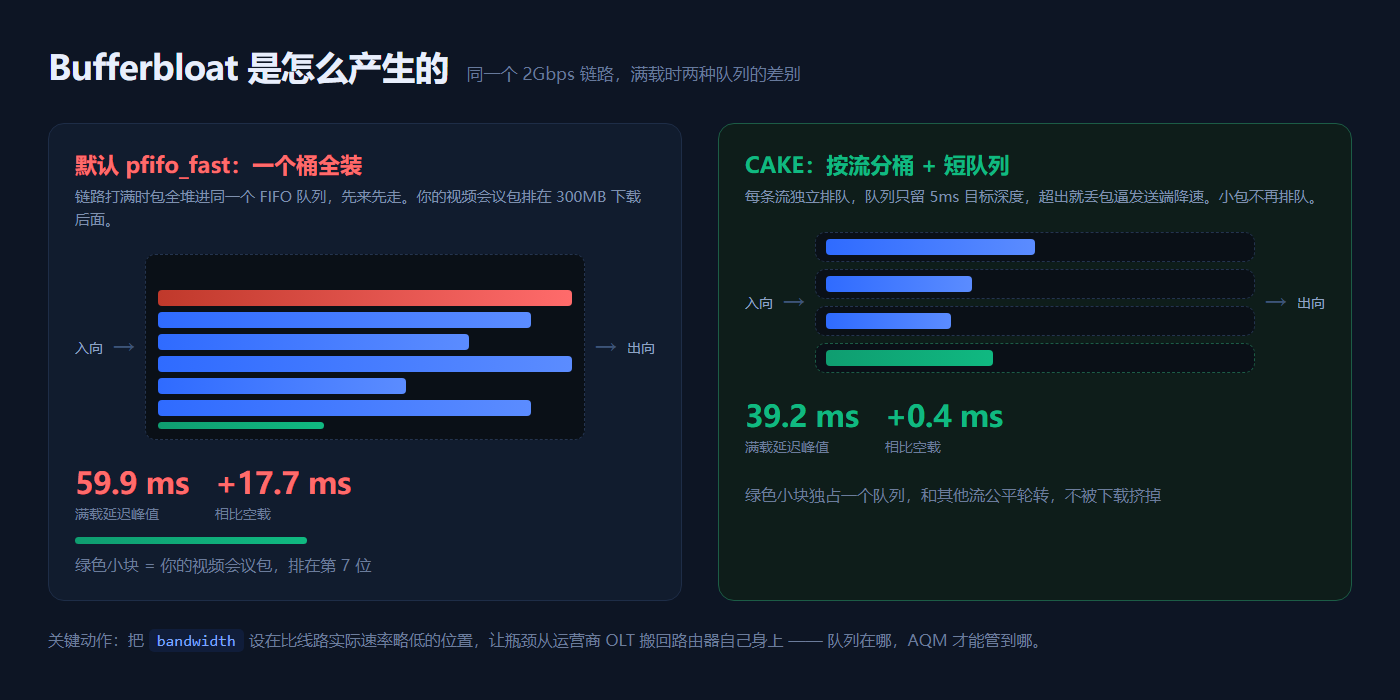

Bufferbloat 原理对比：默认 pfifo_fast 与 CAKE 分桶整形

CAKE（Common Applications Kept Enhanced）干三件事：

给链路设一个人为的速率上限（bandwidth 参数）。让瓶颈从运营商设备转移到路由器自己身上——这是 AQM 能生效的前提，路由器管不了别人家的队列。
按流公平排队（dual-srchost / dual-dsthost）。一条下载连接不能挤死十条微信消息。
队列变长就丢包（COBALT 算法）。丢包是给 TCP 发送端发信号让它降速，这是 TCP 拥塞控制的唯一语言。

所以：整形不是"把包缓冲住"，而是"主动成为瓶颈 + 主动丢包"。理解这一点，后面"为什么丢了这么多包"的疑问就自动消失了。

SQM（Smart Queue Management）是 OpenWrt/iStoreOS 上管理这套东西的框架，负责把 cake 挂到正确的接口、正确的方向、带上正确的参数。

三、上行方向：参数逐条解释与修改

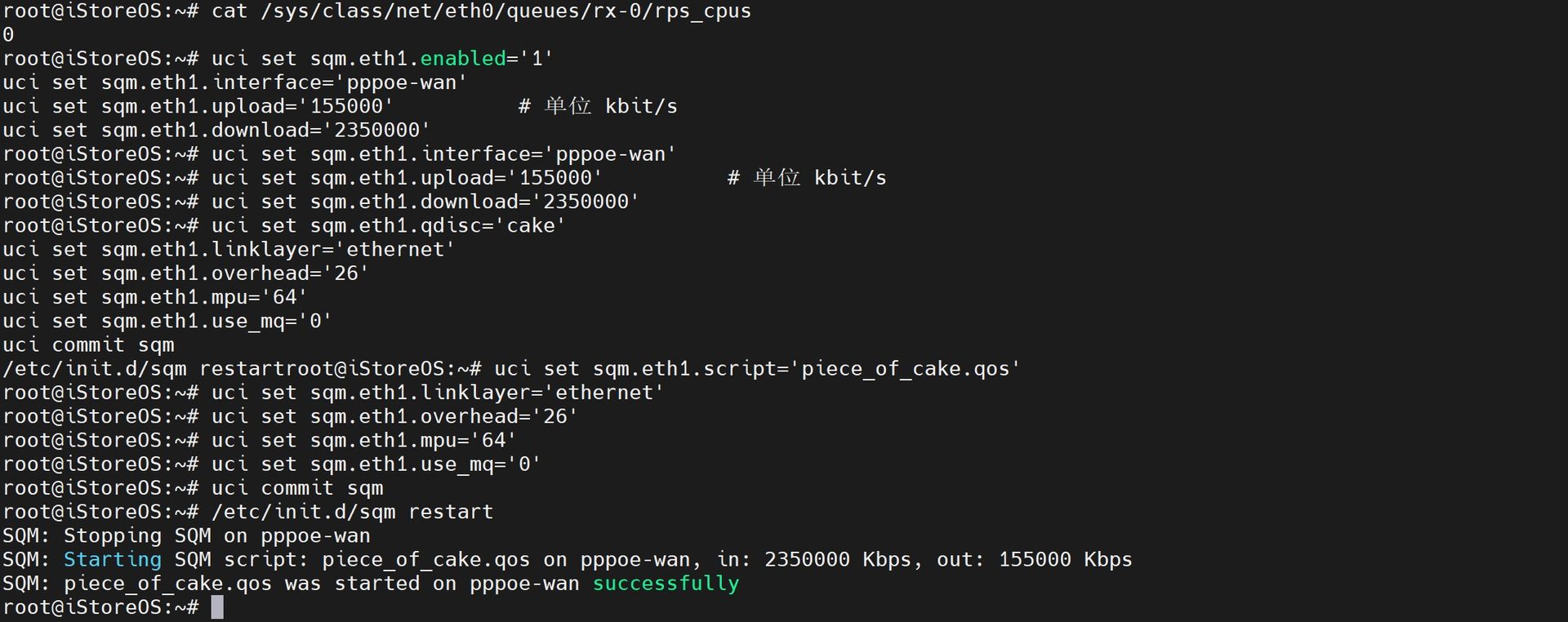

上行是 pppoe-wan 的 egress 方向，直接挂 cake，最简单。完整配置命令：

uci set sqm.eth1.enabled='1'
uci set sqm.eth1.interface='pppoe-wan'
uci set sqm.eth1.upload='155000'          # 单位 kbit/s
uci set sqm.eth1.download='2350000'
uci set sqm.eth1.qdisc='cake'
uci set sqm.eth1.script='piece_of_cake.qos'
uci set sqm.eth1.linklayer='ethernet'
uci set sqm.eth1.overhead='26'
uci set sqm.eth1.mpu='64'
uci set sqm.eth1.use_mq='0'
uci commit sqm
/etc/init.d/sqm restart

注意 sqm.eth1 里的 eth1 只是配置节的名字，跟物理网口没关系，别被误导——真正决定整形对象的是 interface 字段。

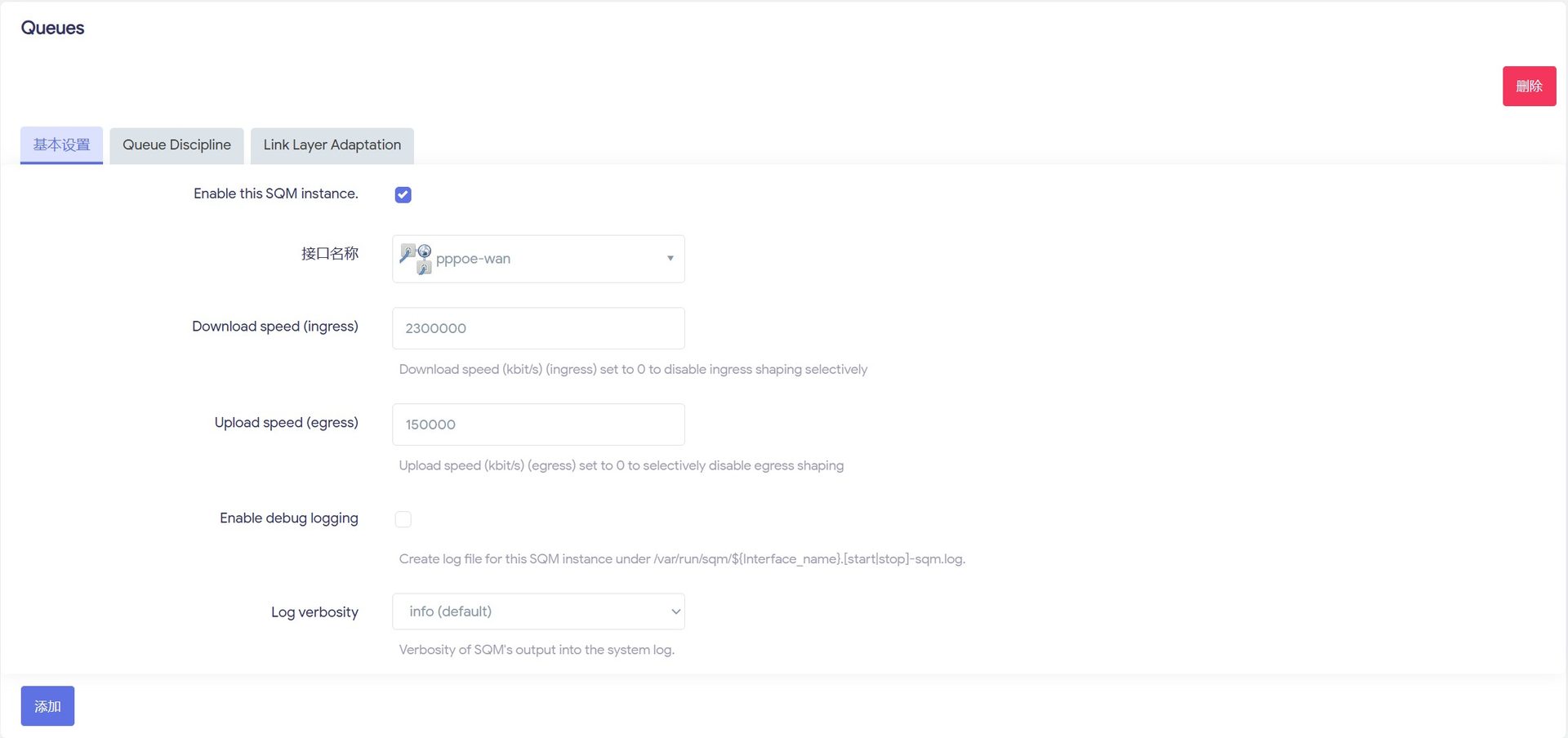

bandwidth（upload / download）

填 wire 速率，不是你测出来的应用层速率。 这个值必须比运营商标称略低一点（85%–95%），目的是让路由器成为链路上最窄的一段。

设得太高会怎样？队列根本不会在路由器里形成，AQM 变成旁观者——包全堆到运营商 OLT 的缓冲区里，你花了钱但什么都没得到。

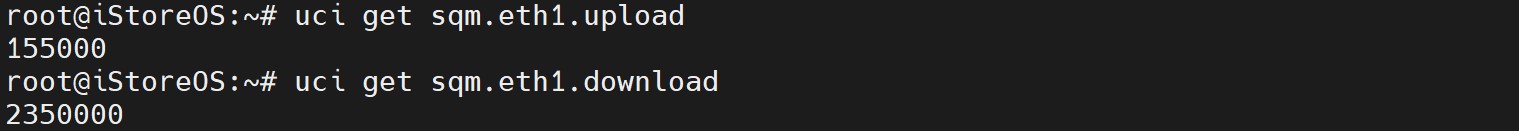

# 查看当前值
uci get sqm.eth1.upload
uci get sqm.eth1.download

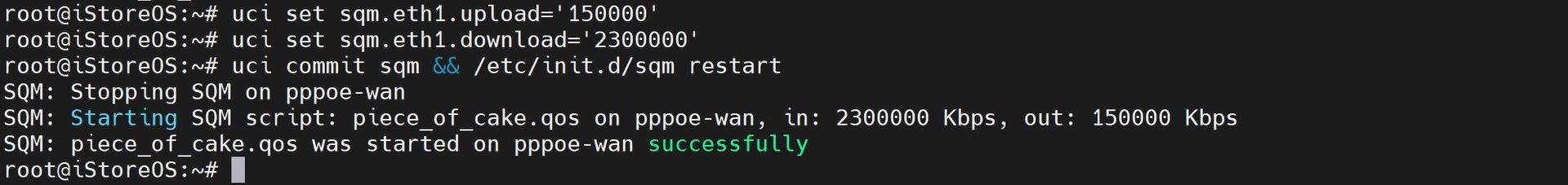

# 修改（示例：150M 上行、2G 下行）
uci set sqm.eth1.upload='150000'
uci set sqm.eth1.download='2300000'
uci commit sqm && /etc/init.d/sqm restart

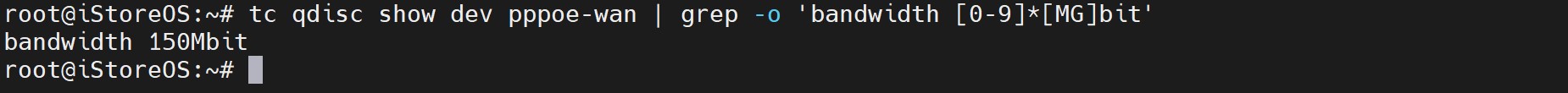

# 验证：确认 cake 实际生效的 bandwidth
tc qdisc show dev pppoe-wan | grep -o 'bandwidth [0-9]*[MG]bit'

我这台线实测：裸跑 4 线程能到 2337 Mbit/s（超过标称），设 2350000 时实测 2262 Mbit/s，设 2000000 时实测 1924 Mbit/s。两个值都合理，前者拿速度，后者让整形真正卡在瓶颈位。

overhead 和 mpu

这两个参数负责把"应用层看到的字节数"换算成"物理链路真正占用的时间"。

PPPoE 会在以太网帧上再套 8 字节 PPPoE 头，加上 14 字节以太网头、4 字节 FCS，一共 26 字节。上行链路如果还有 VLAN tag，要再加 4。

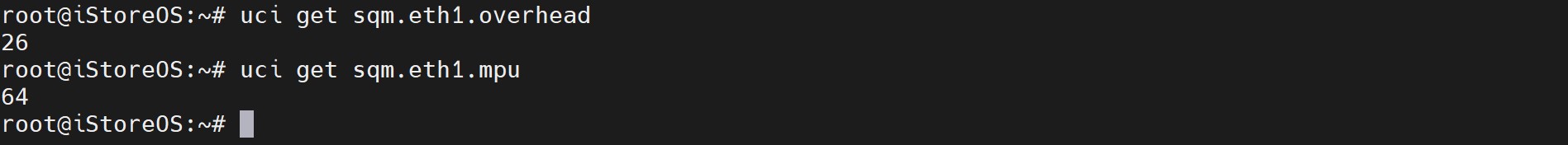

# 查看
uci get sqm.eth1.overhead
uci get sqm.eth1.mpu

# 修改（PPPoE 无 VLAN）
uci set sqm.eth1.linklayer='ethernet'
uci set sqm.eth1.overhead='26'
uci set sqm.eth1.mpu='64'
uci commit sqm && /etc/init.d/sqm restart

# 验证
tc qdisc show dev pppoe-wan | grep -o 'overhead [0-9]*'

overhead 设小了会怎样？CAKE 会低估每个包的实际占线时间，整形速率偏快，队列在上游形成——等于没整形。

严格的算法还要加上 8 字节 preamble 和 12 字节 IPG（帧间隙），那样是 46。差 20 字节约等于 1.3% 的带宽误差，日常可以忽略，但对低延迟整形有边际意义。

参考值：裸以太网 38（14+4+8+12）、PPPoE 26（14+8+4）、PPPoE over VLAN 30、DSL/ATM 用 linklayer='atm' 另算。

diffserv / besteffort

diffserv4 会把流量按 DSCP 分成 Bulk / Best Effort / Video / Voice 四个桶，各桶有独立阈值。听起来很美，但下行方向有个坑，第五节细说。

上行保留 diffserv4 是安全的，因为本地生成的流量的 DSCP 你自己可控。

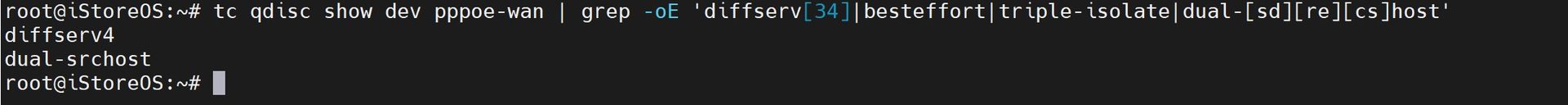

# 查看实际生效的分类方式
tc qdisc show dev pppoe-wan | grep -oE 'diffserv[34]|besteffort|triple-isolate|dual-[sd][re][cs]host'

dual-srchost / dual-dsthost

CAKE 的流哈希方式。

上行用 dual-srchost：按内网源地址分桶，防止一台机器吃满上行
下行用 dual-dsthost：按内网目标地址分桶，防止一台机器吃满下行

家里多设备、有人挂下载器的时候，这两个参数决定了"公平"到底公不公平。

# 查看（在老版本 SQM 里这两个参数藏在 eqdisc_opts/iqdisc_opts）
uci get sqm.eth1.eqdisc_opts
uci get sqm.eth1.iqdisc_opts

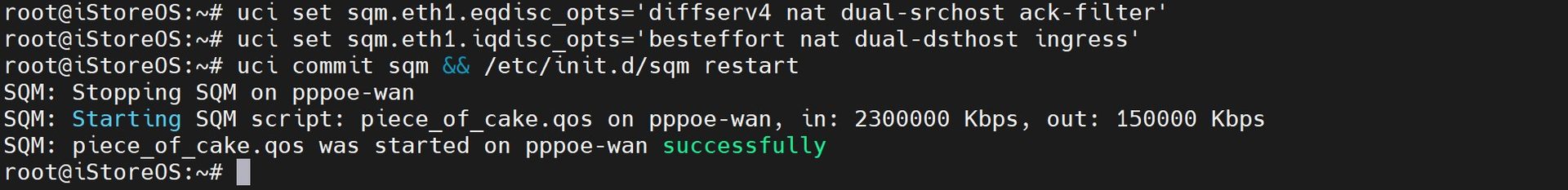

# 修改
uci set sqm.eth1.eqdisc_opts='diffserv4 nat dual-srchost ack-filter'
uci set sqm.eth1.iqdisc_opts='besteffort nat dual-dsthost ingress'
uci commit sqm && /etc/init.d/sqm restart

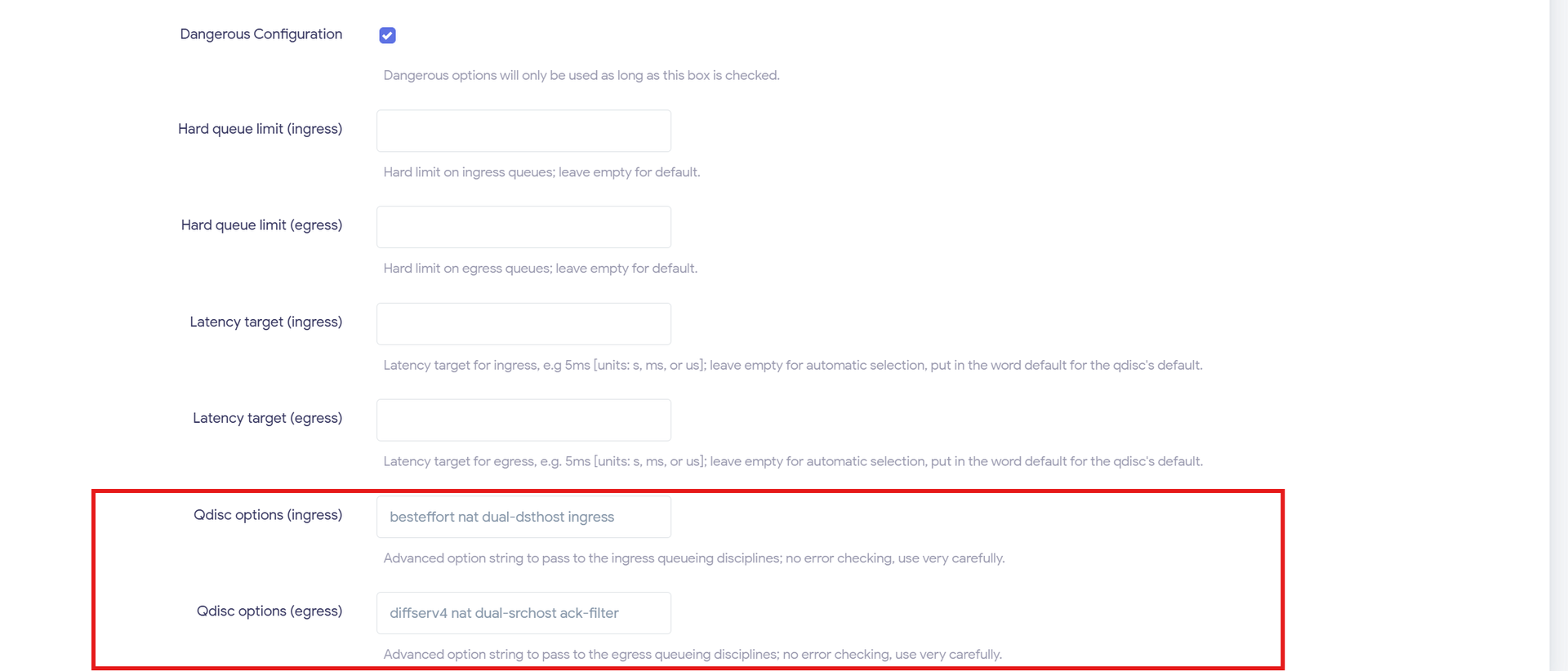

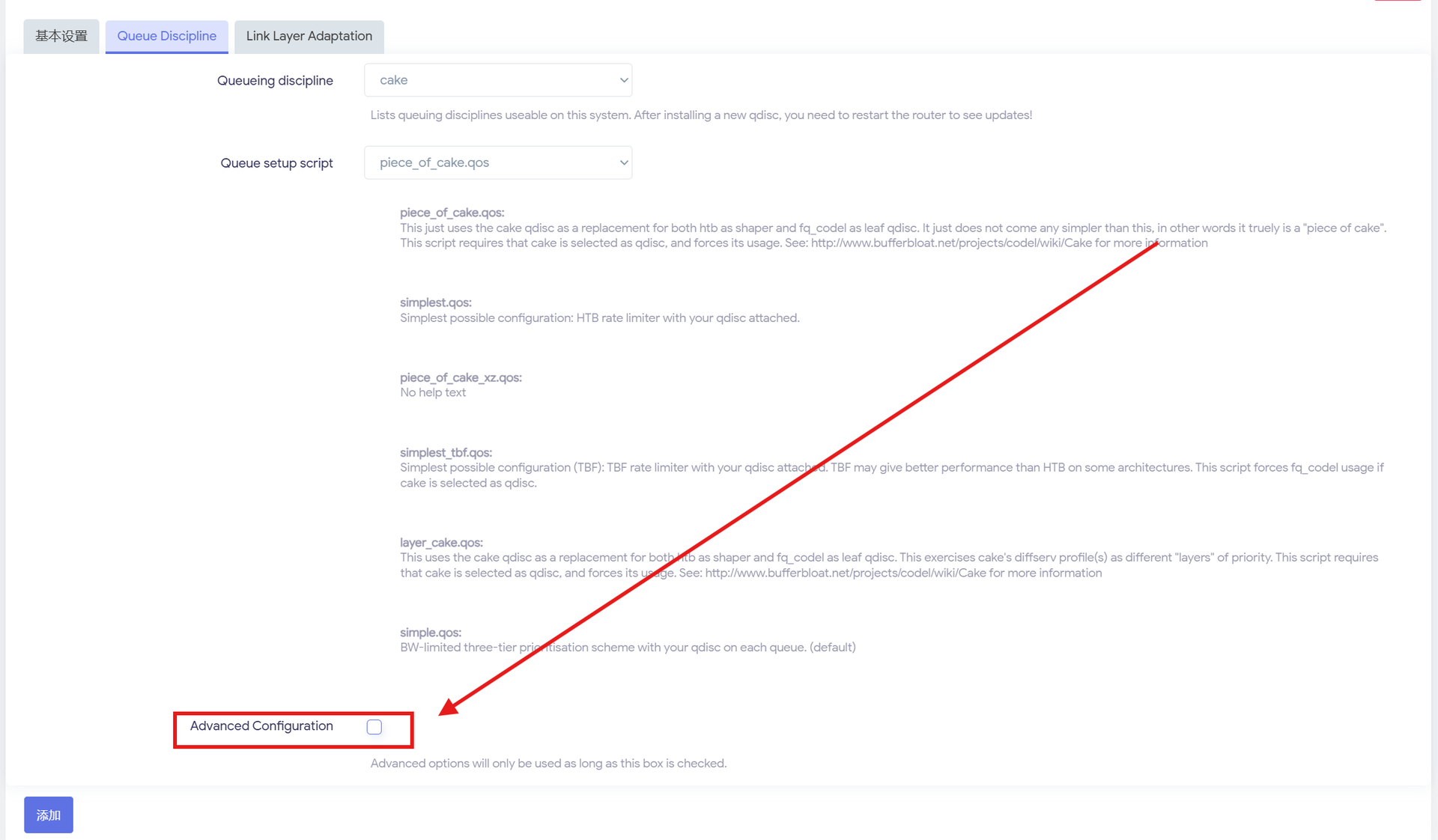

但这两个字段会被 LuCI 吃掉，别用这种方式。 正确做法见第五节。不过UI界面也可以改，在“高级设置”这里：

这里

ack-filter

只在上行方向有意义。TCP 下载时本机要回 ACK 给对端，2Gbps 的下行会产生大量 ACK 小包往上走。

实测：纯下行 12 秒，上行队列里有 95.7 万个小包、平均 52 字节，合计约 33 Mbit/s 的 ACK 流量。

ack-filter 会把这些 ACK 合并压缩，省下来的上行带宽留给真正的上传。

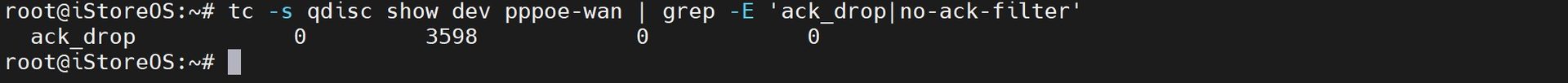

# 验证 ack-filter 是否在压 ACK
tc -s qdisc show dev pppoe-wan | grep -E 'ack_drop|no-ack-filter'
# 看到 ack_drop 有计数 = 正在压缩
# 看到 no-ack-filter = 没开

ingress

下行方向必须加这个关键字。它告诉 CAKE "我知道自己是 ingress 侧的整形器"，影响内部的时间计算和 ACK 处理逻辑。

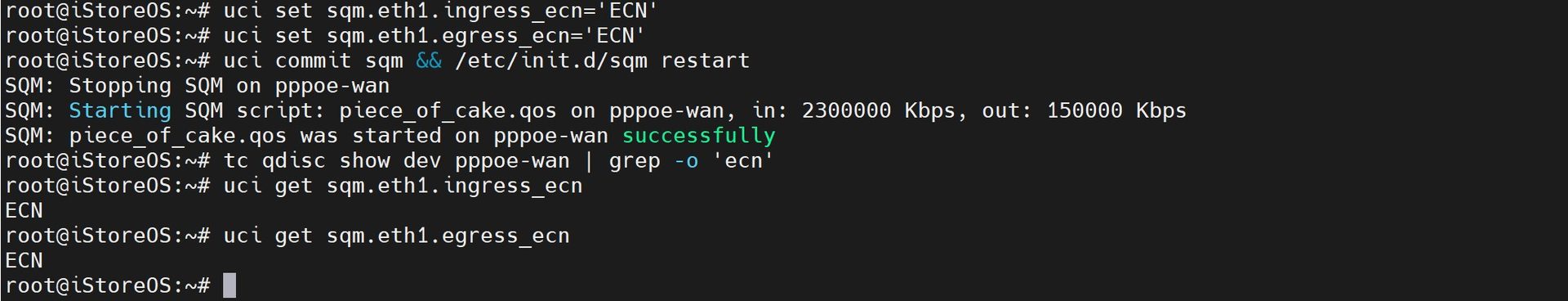

ECN

# 查看
uci get sqm.eth1.ingress_ecn
uci get sqm.eth1.egress_ecn

# 开启（对端支持 ECN 时会标记而不是丢包，延迟更平滑）
uci set sqm.eth1.ingress_ecn='ECN'
uci set sqm.eth1.egress_ecn='ECN'
uci commit sqm && /etc/init.d/sqm restart

# 验证
tc qdisc show dev pppoe-wan | grep -o 'ecn'

大多数公网服务端不支持 ECN，所以收益有限，但开了没有副作用。

四、下行方向：为什么必须补 ifb

下行流量走的是 pppoe-wan 的 ingress 方向，但 tc 只能在 egress 上挂 qdisc。所以标准做法是用 ifb（Intermediate Functional Block，一块虚拟网卡）把入向流量重定向过去，在 ifb 的 egress 上整形。

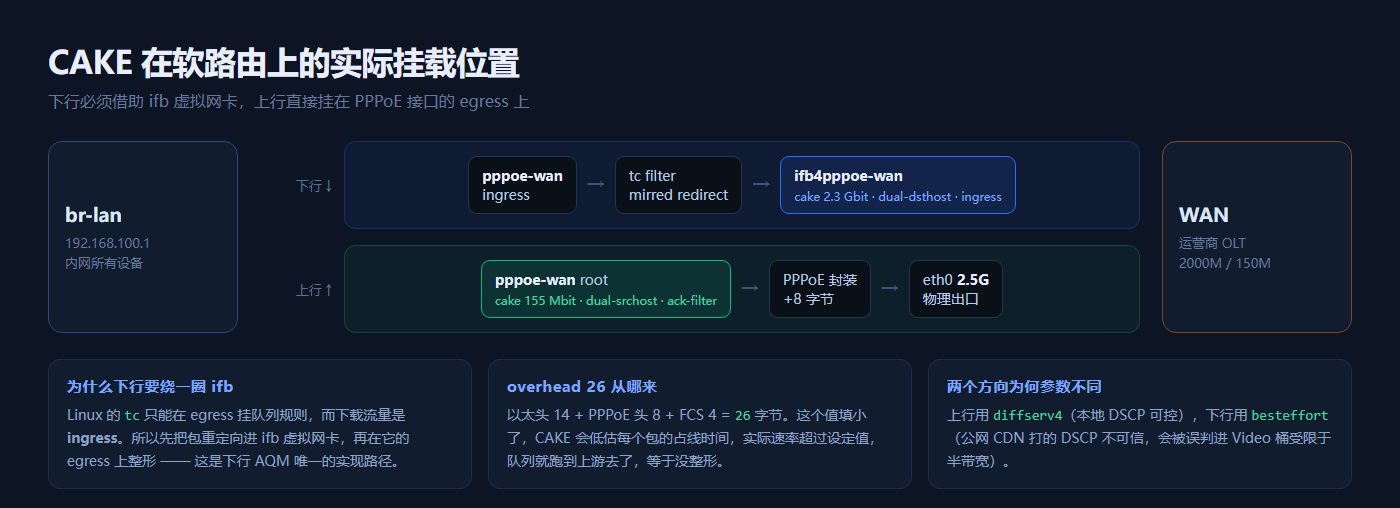

CAKE 在软路由上的挂载位置：上行挂 pppoe-wan，下行经 ifb 重定向

SQM 的 piece_of_cake.qos 脚本会自动做这件事，前提是 download 不为 0。

# 1. 确认内核模块在
lsmod | grep ifb
# 没加载的话：
opkg install kmod-ifb        # OpenWrt 24.10+ 用 apk add kmod-ifb
modprobe ifb

# 2. 设置下行带宽（关键一步）
uci set sqm.eth1.download='2350000'
uci commit sqm && /etc/init.d/sqm restart
sleep 3

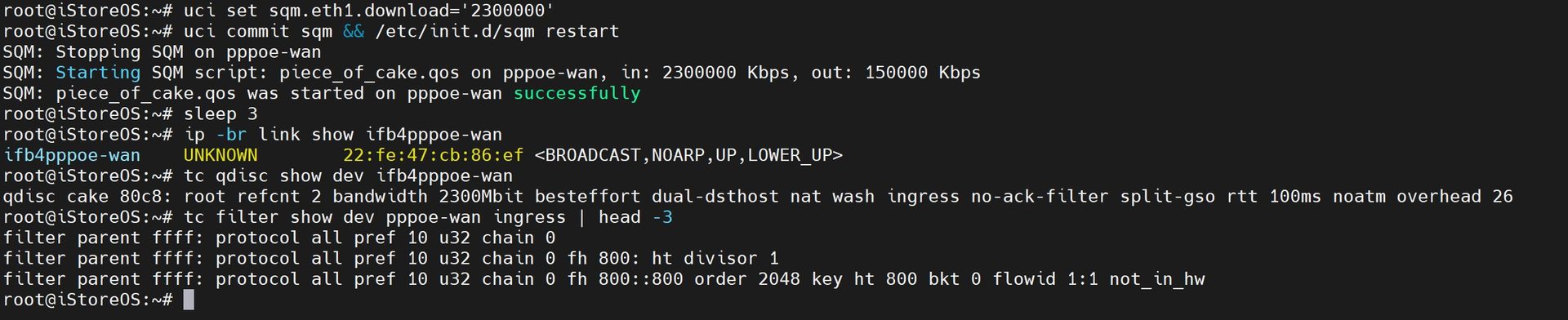

# 3. 验证 ifb 被拉起、cake 挂在上面、重定向规则存在
ip -br link show ifb4pppoe-wan
# ifb4pppoe-wan  UNKNOWN  [MAC]   ← 只要不是 DOWN 就对了

tc qdisc show dev ifb4pppoe-wan
# qdisc cake ... bandwidth 2350Mbit besteffort dual-dsthost nat wash ingress

tc filter show dev pppoe-wan ingress | head -3
# filter parent ffff: protocol all pref 10 u32 ... action mirred egress redirect

三条都对上，下行整形才算真的生效。

如果 ifb4pppoe-wan 还是 DOWN，检查 /var/log/sqm-pppoe-wan-* 日志，最常见原因是 download 填了 0，或者 ifb 模块没加载。

五、三个把我坑过的细节

坑一：LuCI 保存会静默吃掉你的 cake 参数

SQM 的 uci 里，eqdisc_opts 和 iqdisc_opts 是 sqm-scripts 认的字段，但 LuCI 的 SQM 表单不认识它们。你在网页上点一次"保存并应用"，这两个字段就被整个删掉，cake 参数静默回落到默认的 besteffort triple-isolate。

症状很迷惑：刚才明明验证过 diffserv4 ack-filter 生效了，改个带宽数值再一看，参数没了。

# 症状
tc qdisc show dev pppoe-wan
# 期望：... diffserv4 dual-srchost nat ack-filter ...
# 实际：... besteffort triple-isolate nat ...     ← 被覆盖

# 确认配置字段是否被删
uci show sqm | grep -E 'eqdisc|iqdisc'
# 无输出 = 已经被 LuCI 删了

解法是把参数写进自定义 qos 脚本——script 是标准字段，UI 不会动它：

# 1. 复制一份脚本
cp /usr/lib/sqm/piece_of_cake.qos /usr/lib/sqm/piece_of_cake_xz.qos

# 2. 改掉脚本里这两行（原脚本会强制追加 besteffort，覆盖 defaults.sh 的 diffserv 设置）
#    第 20 行附近：
#    INGRESS_CAKE_OPTS="besteffort nat dual-dsthost ingress"
#    第 21 行附近：
#    EGRESS_CAKE_OPTS="diffserv4 nat dual-srchost ack-filter"
sed -i 's|^INGRESS_CAKE_OPTS="\${INGRESS_CAKE_OPTS} besteffort"|INGRESS_CAKE_OPTS="besteffort nat dual-dsthost ingress"|' /usr/lib/sqm/piece_of_cake_xz.qos
sed -i 's|^EGRESS_CAKE_OPTS="\${EGRESS_CAKE_OPTS} besteffort"|EGRESS_CAKE_OPTS="diffserv4 nat dual-srchost ack-filter"|' /usr/lib/sqm/piece_of_cake_xz.qos

# 3. 确认改对了
grep -n 'CAKE_OPTS=' /usr/lib/sqm/piece_of_cake_xz.qos

# 4. 指向自定义脚本
uci set sqm.eth1.script='piece_of_cake_xz.qos'
uci commit sqm && /etc/init.d/sqm restart

# 5. 验证：模拟 LuCI 保存一次，看参数还在不在
uci set sqm.eth1.upload='155000'; uci commit sqm; /etc/init.d/sqm restart
tc qdisc show dev pppoe-wan | head -1
# 参数还在 = 持久化成功

这个文件不在 sqm-scripts 包里，包升级也不会被覆盖。

坑二：diffserv4 在公网下行方向不可用

下行一开始我配的是 diffserv4，结果下载速度从 1.13Gbps 掉到 431Mbit。查 tc -s 才发现：

Video tin:    thresh 450Mbit    pkts 1675744    ← 下载流量全被分到 Video 桶
Best Effort:  thresh 900Mbit    pkts 849003

原因：内容源（Google 等 CDN）会给部分流量打 DSCP 标记，CAKE 照单全收。diffserv4 的 Video 桶阈值是总带宽的一半，900Mbit 带宽下就是 450Mbit，下载被硬限死。

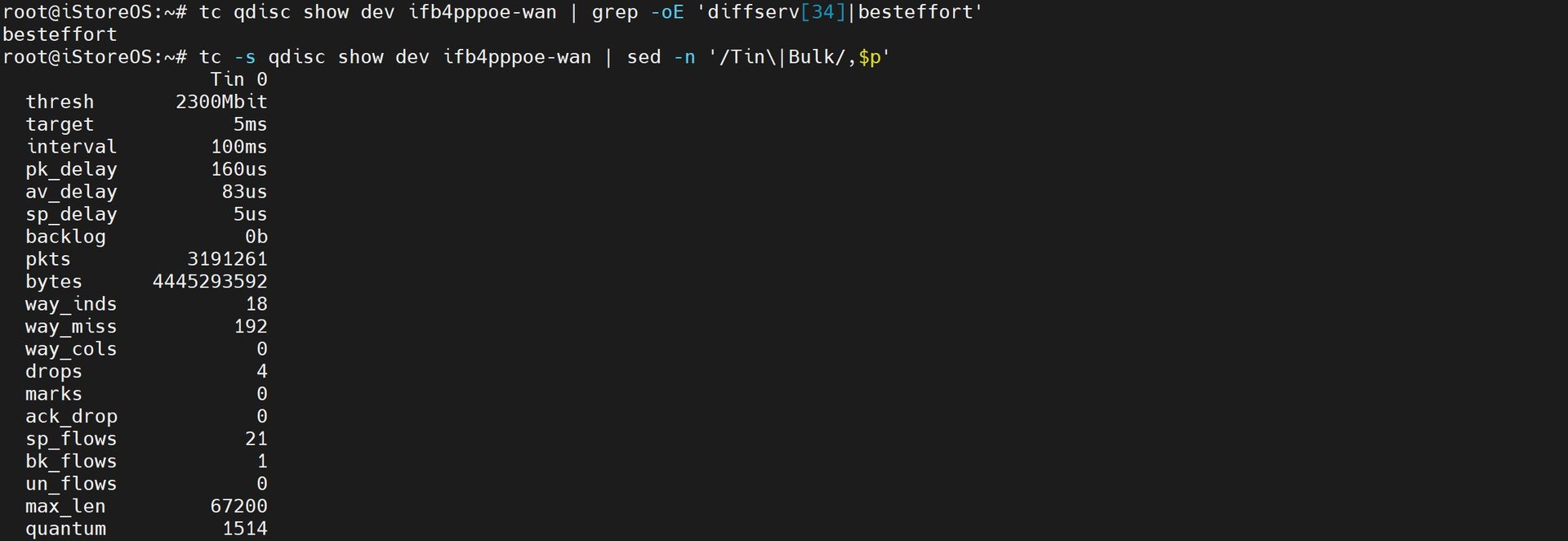

# 先确认当前是分桶还是单桶
tc qdisc show dev ifb4pppoe-wan | grep -oE 'diffserv[34]|besteffort'
# 分桶模式下，看每个 tin 的 pkts 分布
tc -s qdisc show dev ifb4pppoe-wan | sed -n '/Tin\|Bulk/,$p'

wash 参数能重写 DSCP，但只对出向有效，分类仍然按原始标记走。公网下行方向的 DSCP 完全不可信，下行老老实实用 besteffort 单桶。

坑三：`tc -s` 的 dropped 是累计值，不是本轮丢包率

我第一次测上行 125M 的设定，读到 dropped 184656，算出来 10% 丢包率，得出"设定太紧"的结论。实际上这个 qdisc 已经跑过好几轮测速了，dropped 是从 qdisc 创建以来的累计数。

重建 qdisc 后干净测：

upload 设定	实测上行	丢包	丢包率
125000	114 Mbit/s	69 / 127768	0.05%
150000	134 Mbit/s	20 / 147605	0.01%
155000	146 Mbit/s	47 / 316591	0.015%
160000	148 Mbit/s	21 / 163776	0.01%

正确的判据：dropped / pkts < 0.1% 且 overlimits 在涨。overlimits 说明整形器的速率限制在起作用，dropped 占比高才说明设定值低于线路真实能力。

# 干净测量的做法：先重建 qdisc 归零计数
/etc/init.d/sqm restart && sleep 3
# 再跑测速
# 然后读
tc -s qdisc show dev pppoe-wan

顺带一提，设低了不只是丢包问题：125M 设定把本来能跑的 146M 砍到 114M，白丢 32M 上行。

六、内核层：SQM 之外还有六处该动

CAKE 只是软件层。包在到达 CAKE 之前，还要过网卡、软中断、协议栈。这几层配错了，再好的 AQM 也白搭。

1. 网卡 ring（环形描述符队列）

网卡里有一圈 DMA 描述符，收包时硬件把数据写进 ring 里的 buffer 并标记"已填"。ring 深度 = 网卡能瞬间吸收多少突发包。

# 查看
ethtool -g eth0

# 看驱动丢包计数
ethtool -S eth0 | grep -E 'rx_missed|rx_no_buffer'
# rx_missed_errors: 219069      ← 这些数字是 ring 太小导致的 DMA 溢出
# rx_no_buffer_count: 7410

# 修改（igc 驱动最大支持 4096），注意修改igc会导致5s左右的断网
ethtool -G eth0 rx 4096 tx 4096
ethtool -G eth1 rx 4096 tx 4096
ethtool -G eth2 rx 4096 tx 4096

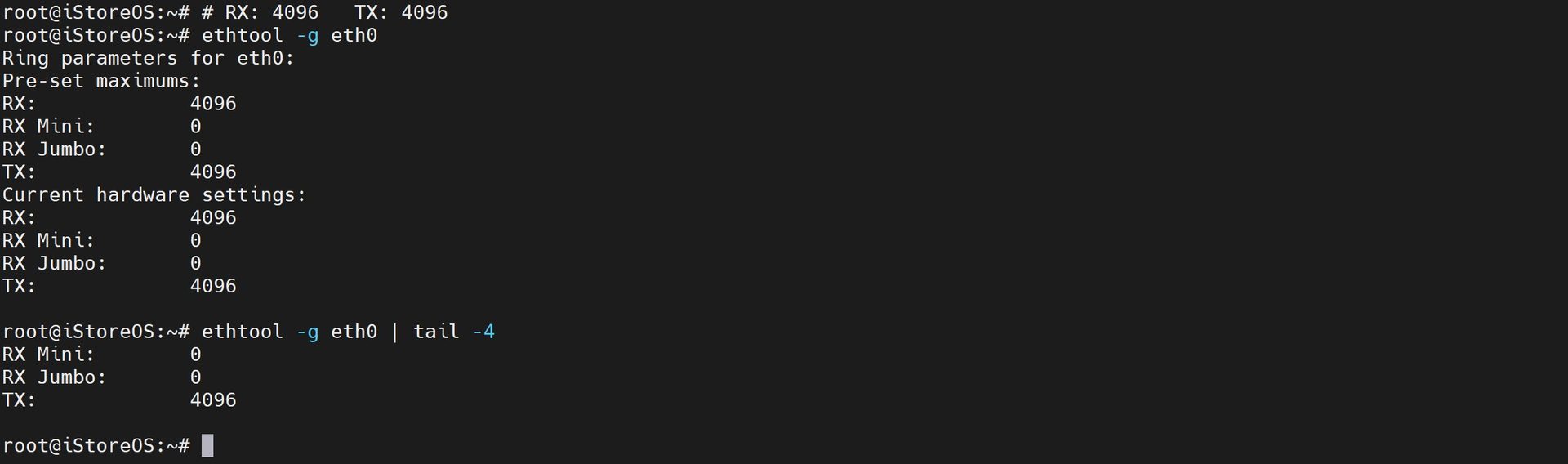

# 验证
ethtool -g eth0 | tail -4
# RX: 4096   TX: 4096

igc（i225/i226）驱动默认 RX/TX 各 256。2.5G 口满速时约 384KB 就会填满，填满后硬件直接丢弃，TCP 靠重传恢复——表现为莫名其妙的卡顿。

注意 ethtool -G 会重置网卡，改的时候 LAN 口会瞬断几秒，别在家人上网时动手。实测 1024 已经够用（满速下增量 0），4096 只是留余量。

2. packet_steering（RPS 强制绑核）

OpenWrt 有个 packet_steering 服务，管的是 RPS（Receive Packet Steering）。RPS 本来是给"网卡只有单队列"的机器用的——靠软件把软中断分散到多核。

问题在于，它给每个接口的所有队列写同一个单核掩码：

# 查看现状
cat /sys/class/net/eth0/queues/rx-*/rps_cpus
# 1 1 1 1     ← 四个队列全绑 CPU0（掩码 1 = bit0）

cat /sys/class/net/eth2/queues/rx-*/rps_cpus
# 8 8 8 8     ← 四个队列全绑 CPU3

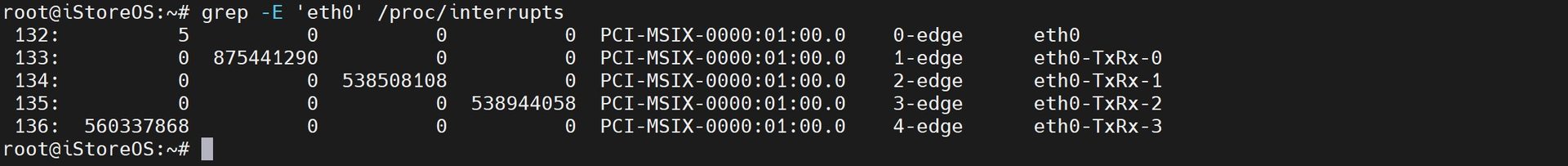

而 i225 有四个硬件队列 + 四条 MSI-X 中断，本来就分散在四个核上：

grep -E 'eth0' /proc/interrupts
# 每个 TxRx 队列的中断计数分散在不同 CPU 列

RPS 再叠一层，等于把已经分散的软中断又全部拽回单核。

# 关闭
uci set network.@globals[0].packet_steering='0'
uci commit network
/etc/init.d/packet_steering reload
/etc/init.d/packet_steering disable

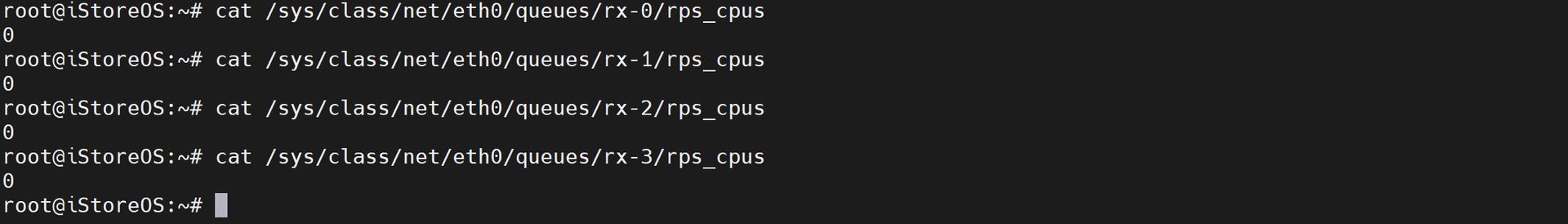

# 验证：掩码应该变成全 0
cat /sys/class/net/eth0/queues/rx-0/rps_cpus
cat /sys/class/net/eth0/queues/rx-1/rps_cpus
cat /sys/class/net/eth0/queues/rx-2/rps_cpus
cat /sys/class/net/eth0/queues/rx-3/rps_cpus
# rx-0=0
# rx-1=0
# rx-2=0
# rx-3=0

掩码全 0 后，内核按"哪个核收到中断就在哪个核跑协议栈"，四核均摊。

如果某台机器确实需要 RPS（单队列网卡），手动指定分散掩码：双核写 5（CPU0+CPU2）、四核写 f。

3. netdev_max_backlog

每个 CPU 的软件收包队列深度。NAPI 处理速度跟不上硬件收包时，包先入这个队列，超过上限就丢。

# 查看
sysctl net.core.netdev_max_backlog

# 看重历史丢包（第三列是 drop 次数，十六进制）
awk '{print "cpu"NR-1" drop="$2" squeezed="$3}' /proc/net/softnet_stat
# cpu2 drop=00000688 squeezed=00000021    ← 十进制 1672 次丢包

# 修改
sysctl -w net.core.netdev_max_backlog=16384
sysctl -w net.core.netdev_budget=600
sysctl -w net.core.netdev_budget_usecs=40000

# 持久化
cat <<'EOF' | tee /etc/sysctl.d/99-forward-tune.conf
net.core.netdev_max_backlog=16384
net.core.netdev_budget=600
net.core.netdev_budget_usecs=40000
net.netfilter.nf_conntrack_max=262144
EOF

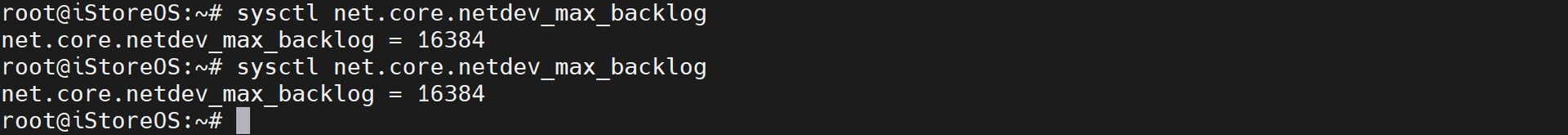

# 验证
sysctl net.core.netdev_max_backlog

默认 1000 对 2.5G 口太浅。

4. nf_conntrack_max

这是整机连接跟踪表的总条目上限，不是单 IP 上限——这一点很多人搞混。

65535 是绝大多数发行版的默认值。表满了会打出 nf_conntrack: table full, dropping packet 并直接丢掉转发包，症状是"网突然全断几秒"。

单 IP 的 NAT 端口范围是另一回事，大约 28k 个（32768–60999 区间），由内核端口分配决定。

# 查看
sysctl net.netfilter.nf_conntrack_max
sysctl net.netfilter.nf_conntrack_count      # 当前用量

# 修改
sysctl -w net.netfilter.nf_conntrack_max=262144

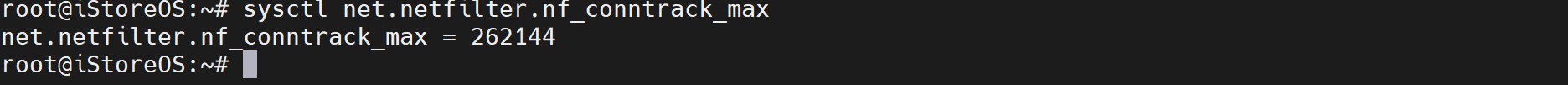

# 验证
sysctl net.netfilter.nf_conntrack_max

成本只是哈希表内存，按需分配。P2P 下载、多设备同时开短连接会瞬间冲高。

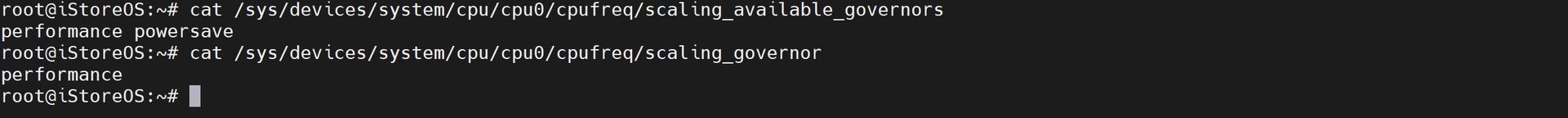

5. CPU governor

# 查看当前策略和可选项
cat /sys/devices/system/cpu/cpu0/cpufreq/scaling_governor
cat /sys/devices/system/cpu/cpu0/cpufreq/scaling_available_governors
# performance powersave        ← Intel 平台通常只有这两档

# 修改
echo performance | tee /sys/devices/system/cpu/cpu[0-3]/cpufreq/scaling_governor

# 验证
cat /sys/devices/system/cpu/cpu0/cpufreq/scaling_governor

powersave 是 intel_pstate 的调频策略——低负载时主动把频率压到最低（J6412 能降到 800MHz）。这不是"因为温度才降频"，是策略本身。转发路径上的小包处理、CAKE 的时间戳计算都吃 CPU 频率。代价是待机功耗上升几瓦、温度高几度。夏天 fanless 机箱吃紧的话改回 powersave。

但是副作用也是有的，比如CPU核心进入低负载状态能降低功耗。现在满血打频率，功耗多出5W。所以在夏天使用要注意散热，以免出现过热死机的情况。

6. ifb 队列长度

# 查看
ip link show ifb4pppoe-wan | grep -o 'qlen [0-9]*'
# qlen 32      ← 默认值，偏小

# 修改，注意会断网
ip link set ifb4pppoe-wan txqueuelen 10000

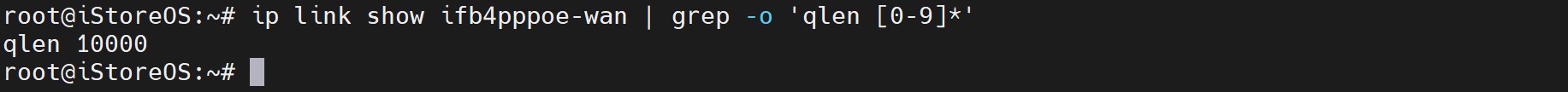

# 验证
ip link show ifb4pppoe-wan | grep -o 'qlen [0-9]*'

Ip link show ifb4pppoe wan grep o 'qlen [0 9]'

这个值每次 SQM 重建 ifb 都会被打回 32，需要 hotplug 钩子纠正：

cat <<'EOF' | tee /etc/hotplug.d/iface/99-ifb-tune
#!/bin/sh
case "$ACTION" in ifup|ifupdate) ;; *) exit 0 ;; esac
for dev in /sys/class/net/ifb*; do
  [ -e "$dev" ] || continue
  ip link set dev "$(basename $dev)" txqueuelen 10000
done
exit 0
EOF
chmod +x /etc/hotplug.d/iface/99-ifb-tune

持久化：ring / RPS / governor 重启会丢

# /etc/rc.local 里加，放在 exit 0 之前
for n in eth0 eth1 eth2; do ethtool -G $n rx 4096 tx 4096; done
echo 0 | tee /sys/class/net/eth*/queues/rx-*/rps_cpus
echo performance | tee /sys/devices/system/cpu/cpu[0-3]/cpufreq/scaling_governor
ip link set ifb4pppoe-wan txqueuelen 10000

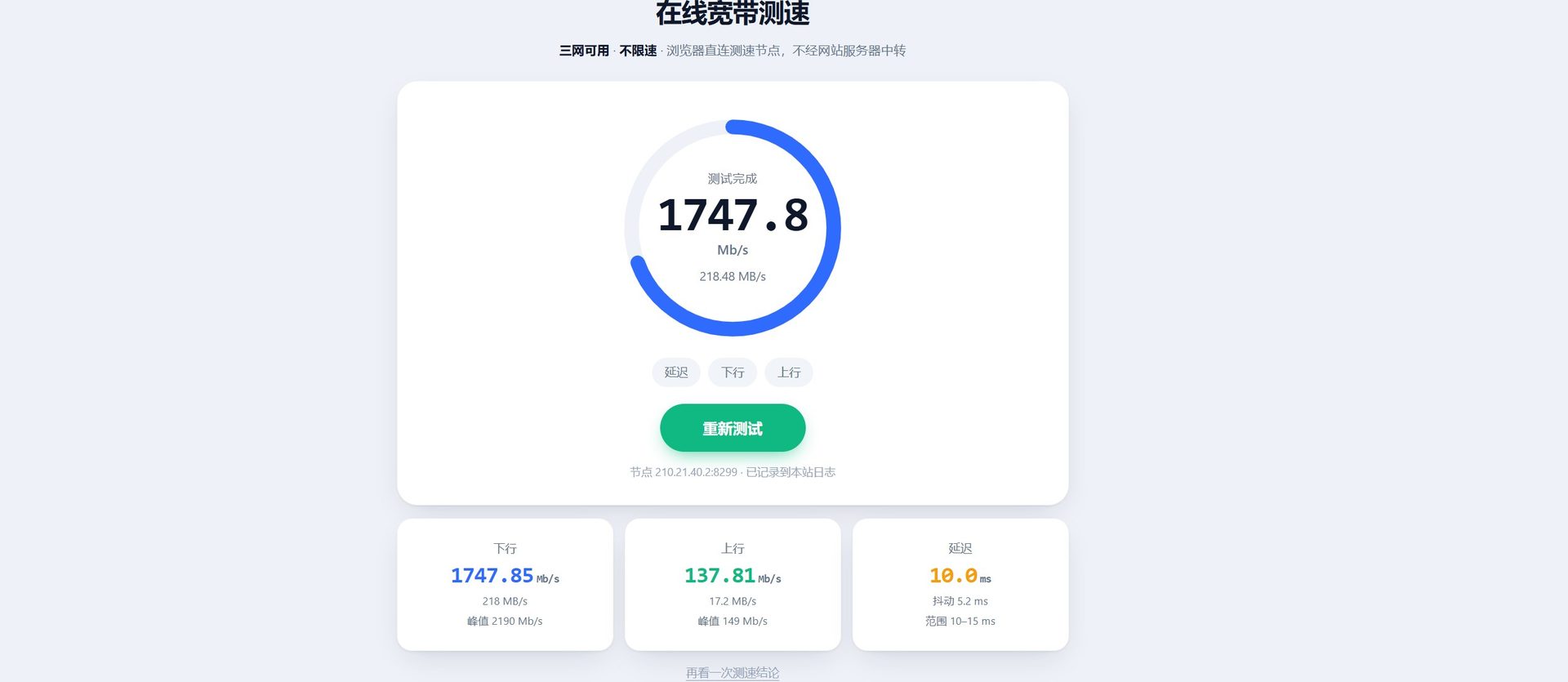

七、怎么把测速测准

这一节可能比参数更值得记。

用浏览器测速的问题：页面加载、JS 渲染、后台更新、其他设备在下载，都会污染结果。我第一次用 curl 直接拉 Google 的 Chrome 安装包，4 线程跑出 1.13Gbps，以为这就是线路上限——后来换成运营商本地节点，实际能到 2.3Gbps。差的 1.1Gbps 全是 CDN 单源限速造成的假象。

可靠做法是自己在路由器上跑，四个要点：

丢慢启动：TCP 慢启动阶段的速度不代表稳定吞吐，至少丢弃前 1.5–2 秒。

多线程：单条 TCP 流受窗口和源端限速约束，4 线程以上才能压出链路真实能力。

独立计量：不要用 curl -w %{speed_download}，也不要用 /proc/net/dev 的总量（会被局域网其他设备污染）。用 nftables 给测速端口单独计数：

# 建一个独立的计数表，不影响 fw4
nft add table inet xzprobe
nft 'add chain inet xzprobe in  { type filter hook input  priority -150; policy accept; }'
nft 'add chain inet xzprobe out { type filter hook output priority -150; policy accept; }'
nft 'add rule inet xzprobe in  tcp sport 8299 counter'
nft 'add rule inet xzprobe out tcp dport 8299 counter'

# 读字节数
nft list chain inet xzprobe in | grep -o 'bytes [0-9]*'

验证背景干净：测之前先看空载基线，pppoe-wan 的 RX 增量应该接近 0。

# 空载基线（4 秒，正常应小于几十 KB）
A=$(grep -m1 "pppoe-wan:" /proc/net/dev | awk '{print $2}'); sleep 4
B=$(grep -m1 "pppoe-wan:" /proc/net/dev | awk '{print $2}')
echo "idle_delta=$((B-A))B/4s"

如果这个数有几百 KB 以上，说明家里有设备在跑流量，测出来的数字不可信。

八、实测数据

这台机器（J6412 四核 / 8GB / i225 三网口 / 联通 2000M 下行 150M 上行 PPPoE）。下表数字是在同一台设备、同一批运营商节点、不同时段反复测出来的范围——先看这个前提，再看数字：

项目	结果
下行（整形 2.3–2.35G）	1729–2262 Mbit/s（216–282 MB/s）
下行（裸线不限速）	2337 Mbit/s
上行（整形 150–155M）	134–146 Mbit/s（标称 150M 的 90%–97%）
上行（裸线不限速）	157 Mbit/s
空闲 RTT	38.1 ms
双向满载 RTT	38.1 / 38.5 / 39.2 ms
下行裸线满载 RTT	42.5 / 51.7 / 59.9 ms

同一套配置，不同时段能差 20% 以上。 晚上的 1729 和白天的 2262 都是真实数字，差别来自测速节点负载和运营商侧拥塞，不是配置变了。所以这类测试只有一个用法：改参数前后，在同一时段、同一节点、连续测两轮对比，绝对值本身没有意义。

最后两行是这次调优唯一但明确的价值：满载时下行延迟峰值从 59.9ms 压到 39.2ms，抖动少了 17ms。延迟这个数字比带宽稳定得多，也更能反映 AQM 是否真的在起作用——带宽受线路和节点影响，延迟只受你自己的队列影响。

CPU 占用方面，2.2Gbps 下行整形时 top 显示 sirq 37%、usr 15%、idle 45%——四核里大约两个核在干活，单个核心没有吃满。J6412 跑 2.3Gbps 的 CAKE 整形完全够，之前担心的"单核瓶颈"没有出现。

# 自己看 CPU 占用
top -b -n1 | head -4
# 关注 sirq（软中断）那一列，整形压力主要体现为它

九、复盘：什么有用，什么没用

有用，按收益排序：补齐下行整形（收益最大，之前等于没开）、ack-filter、dual-dsthost/srchost、禁用 packet_steering、ring 加大、把上行带宽从保守值调到实测水平。

没用：rtt 参数调整。试过把 rtt 100ms 降到 40ms，期望更浅的队列带来更低延迟，实测双向满载延迟从 38.4ms 变成 40.8ms、峰值 44.5ms，反而更差，上行还多丢 28 万包。这条线的延迟主要来自运营商侧，路由器队列不是瓶颈，改 rtt 没有意义。

用了但需要警惕：diffserv4 只在上行方向安全，下行会被上游 DSCP 标记污染。

已知无解：双向同时满载时上行丢包约 26 万。归因测清楚了——2.2Gbps 下行会产生约 33 Mbit/s 的 TCP ACK 回流，占掉 155M 上行里的 33M，剩下的空间容不下 4 条上传流的瞬时突发。这是 TCP 双向通信的物理开销，不是配置缺陷。日常场景（下载为主、上传零星）碰不到。

一句话总结：SQM 的价值不在"开了没有"，而在"瓶颈是不是真的在路由器身上"。带宽设得比线路还高，界面显示一片绿，实际什么都没发生。

十、参数速查表

参数	位置	推荐值	作用
`upload`	`uci set sqm.@queue[0].upload`	实测上行 × 0.95	上行整形速率（kbit/s）
`download`	`uci set sqm.@queue[0].download`	实测下行 × 0.95	下行整形速率，填 0 等于关闭
`qdisc`	`uci set sqm.@queue[0].qdisc`	`cake`	队列算法
`script`	`uci set sqm.@queue[0].script`	`piece_of_cake.qos`	整形脚本
`linklayer`	`uci set sqm.@queue[0].linklayer`	`ethernet`	链路层类型
`overhead`	`uci set sqm.@queue[0].overhead`	PPPoE 用 26	每包额外开销字节
`mpu`	`uci set sqm.@queue[0].mpu`	`64`	最小包尺寸
`use_mq`	`uci set sqm.@queue[0].use_mq`	`0`	多队列（单 PPoE 接口用 0）

内核参数	查看	修改	推荐值
网卡 ring	`ethtool -g eth0`	`ethtool -G eth0 rx 4096 tx 4096`	1024–4096
RPS 掩码	`cat /sys/class/net/eth0/queues/rx-0/rps_cpus`	`echo 0 > ...`	0（多队列网卡）
收包队列	`sysctl net.core.netdev_max_backlog`	`sysctl -w ...=16384`	16384
连接跟踪	`sysctl net.netfilter.nf_conntrack_max`	`sysctl -w ...=262144`	262144
调频策略	`cat /sys/.../scaling_governor`	`echo performance > ...`	performance
ifb 队列	`ip link show ifb4pppoe-wan`	`ip link set ... txqueuelen 10000`	10000

修改后的标准动作序列：

# 1. 备份
cp /etc/config/sqm /root/sqm.bak
cp /etc/rc.local /root/rc.local.bak

# 2. 改
uci set sqm.@queue[0].upload='155000'
uci commit sqm

# 3. 生效
/etc/init.d/sqm restart
sleep 3

# 4. 验证
tc qdisc show dev pppoe-wan
tc qdisc show dev ifb4pppoe-wan
tc -s qdisc show dev pppoe-wan | head -3

# 5. 测速确认
# （跑你的测速，对比改动前后的数字）

# 6. 不对就回滚
cp /root/sqm.bak /etc/config/sqm && /etc/init.d/sqm restart

改动只有一条安全原则：一次只改一个参数，改完测一轮，记住改之前的值。SQM 出问题最常见的症状是"网速变慢但不知道慢在哪",多点同时改就永远找不出真凶。

如果你觉得这篇文章不错，有用的话可以点击下面的“赞赏”支持作者，你的支持是我更新的动力（饿饿吃饭）。
