先说结论：大部分人的 SQM 配了跟没配一样
我见过太多 SQM 配置是这样：勾了启用、选了接口、上下行填了两个数字，然后就没然后了。速度确实降了一点，游戏该卡还是卡。问题不在 SQM 本身，在于这套东西是三个互相依赖的子系统，任何一个填错，整条链就是断的，而且断了不报错。
这篇把 iStoreOS（OpenWrt）里 网络 → SQM QoS 三个页签的 22 个参数逐条拆开讲：每个参数管什么、该填多少、填错的后果是什么。前面两节讲原理，如果你只想要参数，可以直接跳到第三节。
先说清一件事——SQM 不增加带宽，它只是让延迟少一点。我这台机器之前测过的记录是：2000M/150M 线路，单台 PC 有线接路由器，waveform 压力测试，无 SQM 时满载延迟增量 +59.9ms，开 CAKE 双向整形后降到 +0.4ms。代价是下行从 2262 Mbit/s 掉到大约 1950 Mbit/s。这个交易值不值，取决于打不打游戏、开不开视频会议。

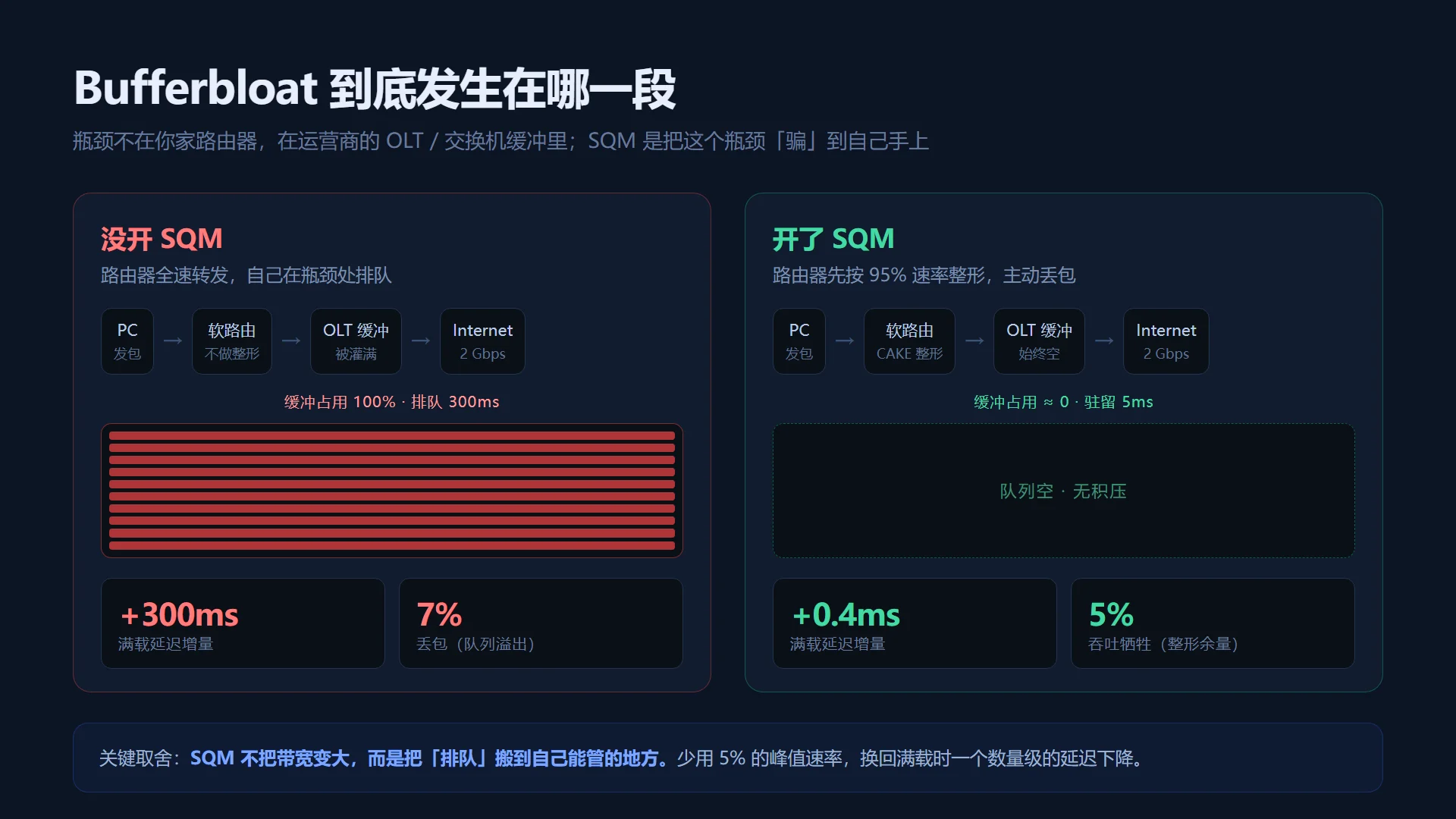

Bufferbloat 到底发生在哪一段
带宽跑满的时候 ping 从 9ms 涨到 300ms。多数人第一反应是路由器性能不够，我一开始也这么以为，还去查了 CPU 占用，结果才 30%。延迟根本不产生在路由器里。路由器的转发是线速的，包离开网卡就提速了，真正排队的地方是运营商的 OLT 或上游交换机的缓冲区，那玩意儿深到几百毫秒。你控制不了它，也看不到它，唯一能做的是在包流进那个缓冲区之前，自己先用一个更小的速率往外发。这就是整形（shaping）的全部含义——把瓶颈从运营商手里抢回自己路由器上，让它变成一个你能配置、能观测、能丢包的队列。
代价必须说清楚：整形速率设成物理速率的 95%，意味着你永远跑不满那 5%。加上封装开销的修正，实际测速会比不开 SQM 低 8% 左右。这是买延迟稳定付的钱，不是配置出错。

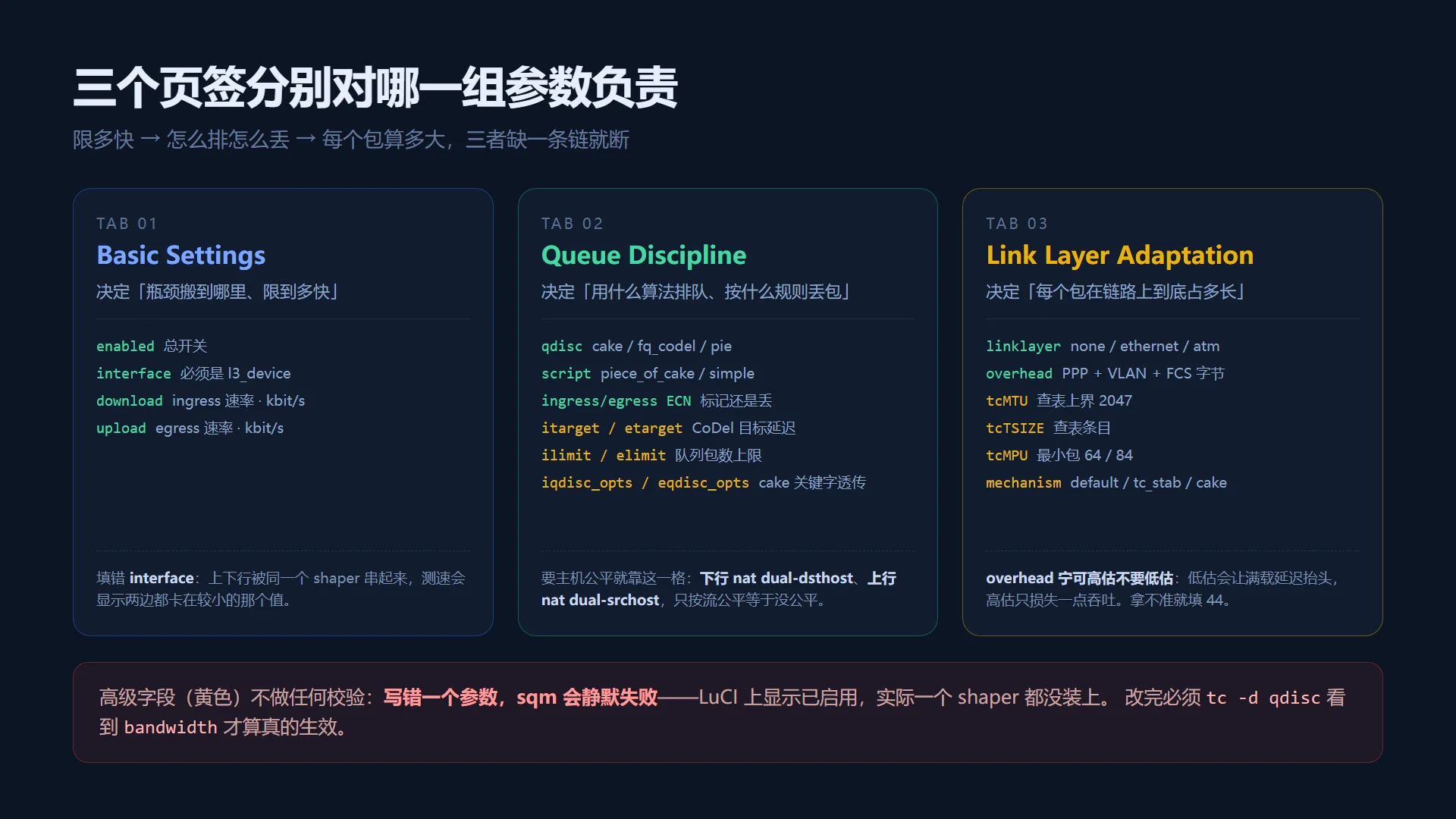

三个页签，三组参数，缺一条链就断
LuCI 里这三个页签不是「进阶设置」的层层递进，它们是三个正交的职责：
- Basic Settings 决定瓶颈搬到哪里、限到多快。
- Queue Discipline 决定包进来之后怎么排队、按什么规则丢。
- Link Layer Adaptation 决定每个包在链路上到底占用多少时间。
前两个填错，症状是「速度不对」或者「延迟还是高」。第三个填错最阴——大包不受影响，小包被系统性低估，表现是「下载跑满了，但游戏和语音照旧卡」，而且你从测速网站上看不出任何异常。
Basic Settings：整形器本身
Enable
勾选之后还要点「保存并应用」才会真正重跑 /etc/init.d/sqm 的重启流程。只勾不应用，配置文件改了、内核里什么都没发生。

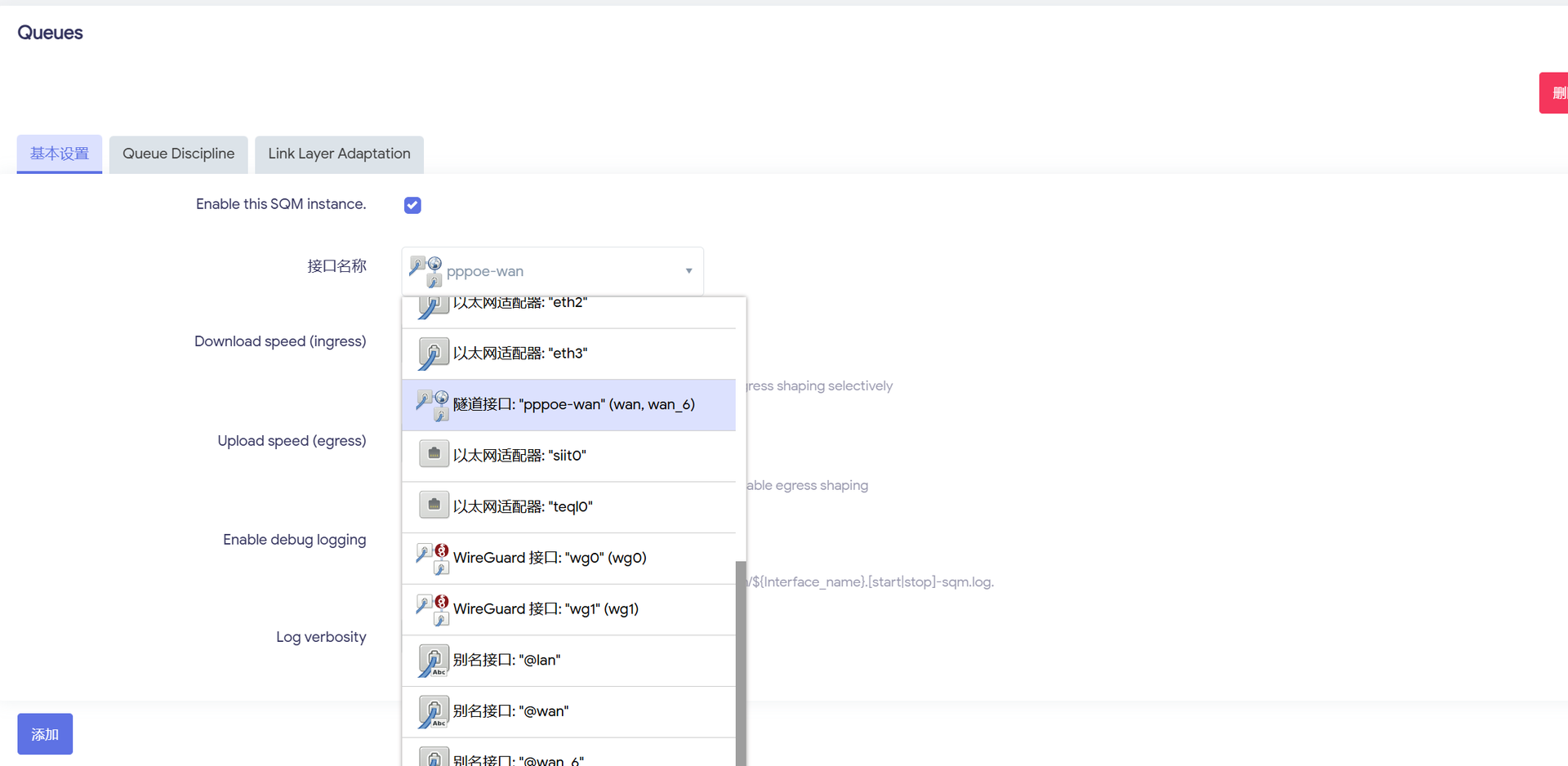

Interface
最容易填错的一项。这里要选真正承载 WAN 三层流量的那个设备，不是物理网口。PPPoE 拨号的机器上，答案是 pppoe-wan，不是 eth1，也不是 wan。查法：
ifstatus wan | grep l3_device返回 "l3_device": "pppoe-wan"，就选它。
选错的后果很多人理解反了：如果你选成底层 eth0，上行整形（挂在 eth0 的 egress）会同时作用于 PPPoE 的发出方向，而下行整形又通过 ifb 绕回 eth0，两个方向被串到一起，最终上下行都被压到两者中较小的那个值。表现出来就是「我填了 1000/50，测速只有 50/50」。
另一个坑是单网口交换机做 WAN 的机器（eth0.2 这种 VLAN 子接口）：必须选 VLAN 子接口。选 eth0 会把 LAN 方向的流量一起限了。

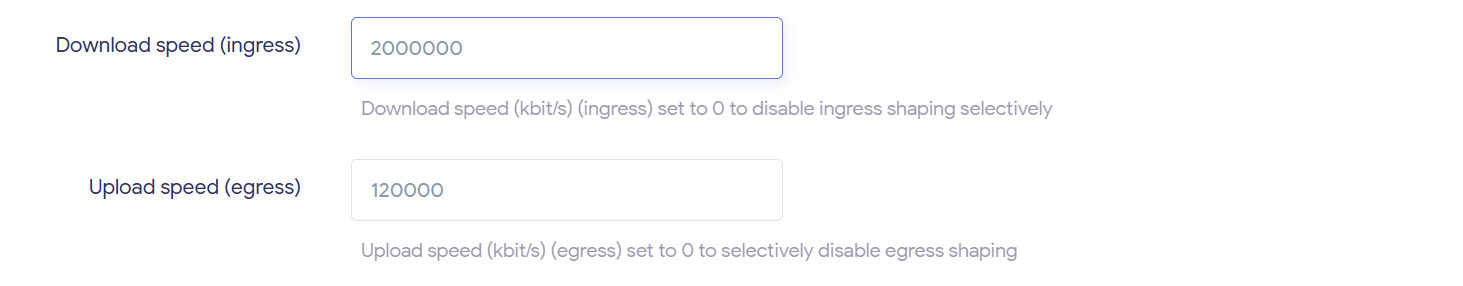

Download speed (kbit/s) 与 Upload speed (kbit/s)
这里填的是 gross 速率（含链路封装开销），而测速网站报的是 goodput（TCP 载荷）。两者差一个固定比例：
goodput ≈ gross × (1500 - 20 - 20) / (1500 + overhead)overhead 取 44 的时候，goodput 比 gross 低 5.5% 左右。所以填 100% 必然炸，填 90% 是给这层误差留余量。
具体取值：先在关闭 SQM 的情况下测出净速率，然后填它的 85% ~ 95%。想榨到极限就按二分法来——从 50% 起步，先只抬 upload，一直抬到 waveform 报告的 latency under load 的 95% 分位数开始明显抬头（比如从 +1ms 跳到 +20ms），回退一档；锁定 upload 之后再抬 download。DSL 线路要注意反直觉的一点：ATM 分帧有大约 9% 的额外开销，最终取到的 shaper 速率可能比测速值还高，这是正常的。
两个字段都可以单独设 0 来关掉一个方向。只做上行整形在某些场景（比如上行窄、下载用不满）是合理的，但如果你发现下载时的延迟照样飙，那是下行没管。
Queue Discipline：排队和丢包的规则

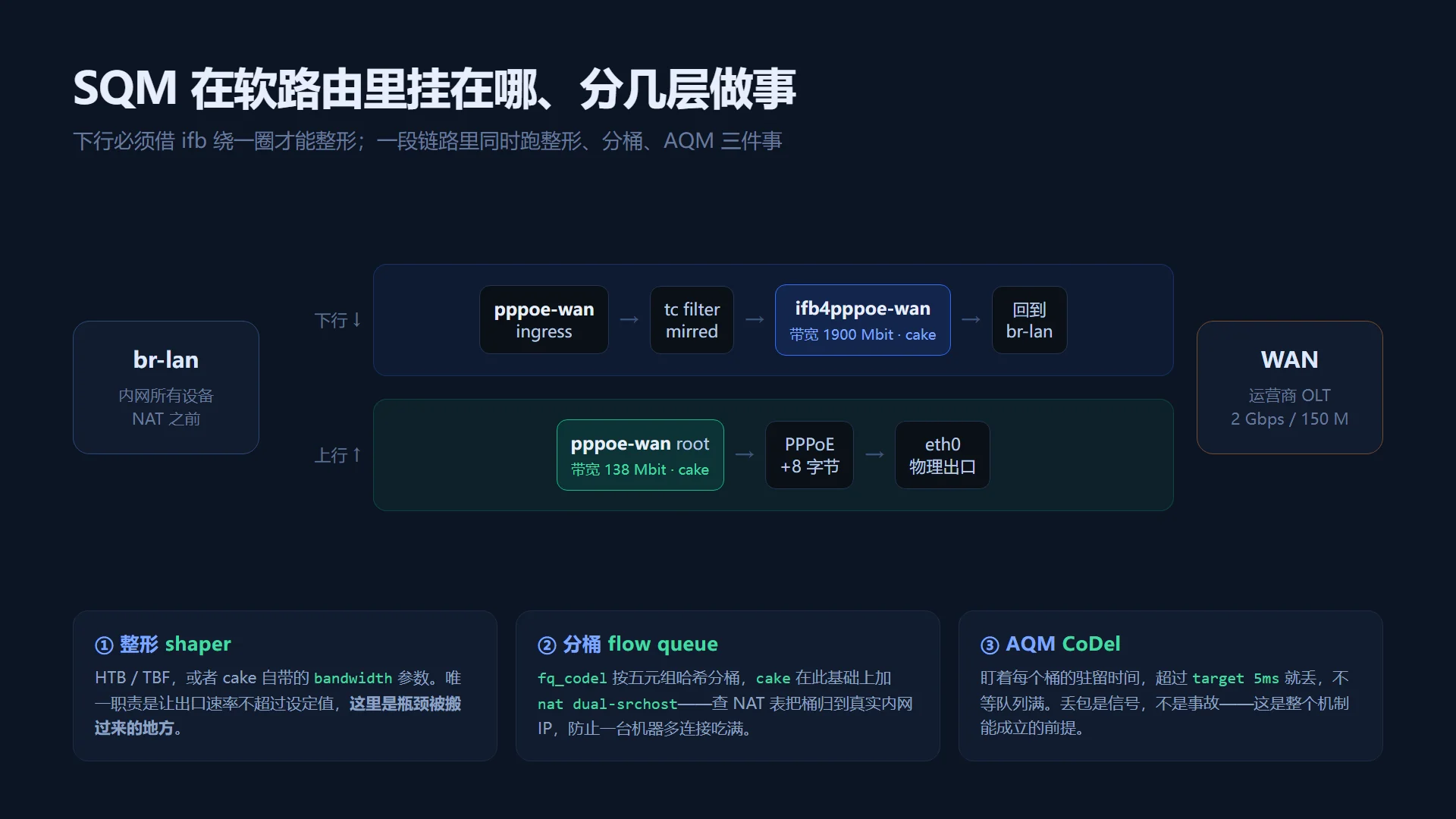

先理解下行为什么要绕一圈 ifb
Linux 的 tc 队列规则只能挂在设备的 egress 上。而下载流量是 ingress 方向——包从 WAN 口进来，还没进任何队列就已经被交给协议栈了。所以下行整形的唯一实现路径是：在 pppoe-wan 的 ingress 上挂一个 tc filter，把包 mirred 重定向到一块虚拟网卡 ifb4pppoe-wan，然后在那块网卡的 egress 上挂整形器。绕一圈，但这是内核给的正路。
你不需要手动配置这一步，sqm-scripts 会自动建 ifb 设备和 filter。但你要知道它存在，因为后面查 tc 状态时看的是 ifb4pppoe-wan 而不是 pppoe-wan。
顺带一提，一段链路里同时跑着三件事：整形（限速）、分桶（按流或按主机公平分配）、AQM（按驻留时间丢包）。cake 把三件事做在一个 qdisc 里，fq_codel 只做后两件、需要外面套 HTB 或 TBF 来限速。

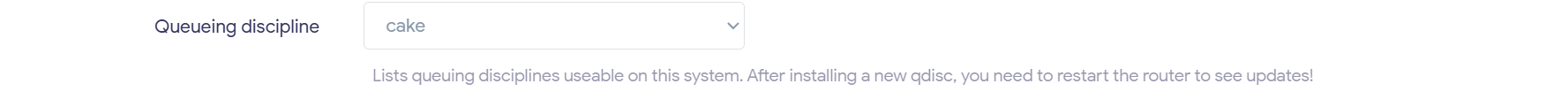

Queueing Discipline（qdisc）
| 选项 | 说明 |
|---|---|
| cake | 默认，也是绝大多数情况唯一该选的。自带整形、自带 per-flow 公平、自带 DRR 分层、能看穿 NAT、能做主机级隔离。代价是吃 CPU |
| fq_codel | 老牌，更省 CPU。CPU 受限时实测吞吐能比 cake 高 15% 左右，但少了主机隔离和优先级分层 |
| pie | 单队列 AQM，无 per-flow 公平，家庭场景基本不用 |
| codel | 同上，更原始 |
| sfq | 纯公平队列，没有 AQM，不控延迟，只适合做带宽分配 |
| ns2_codel / efq_codel / nfq_codel | 实验性或特殊用途，别碰 |
选哪个，看 CPU 余量。判断方法在最后一节。

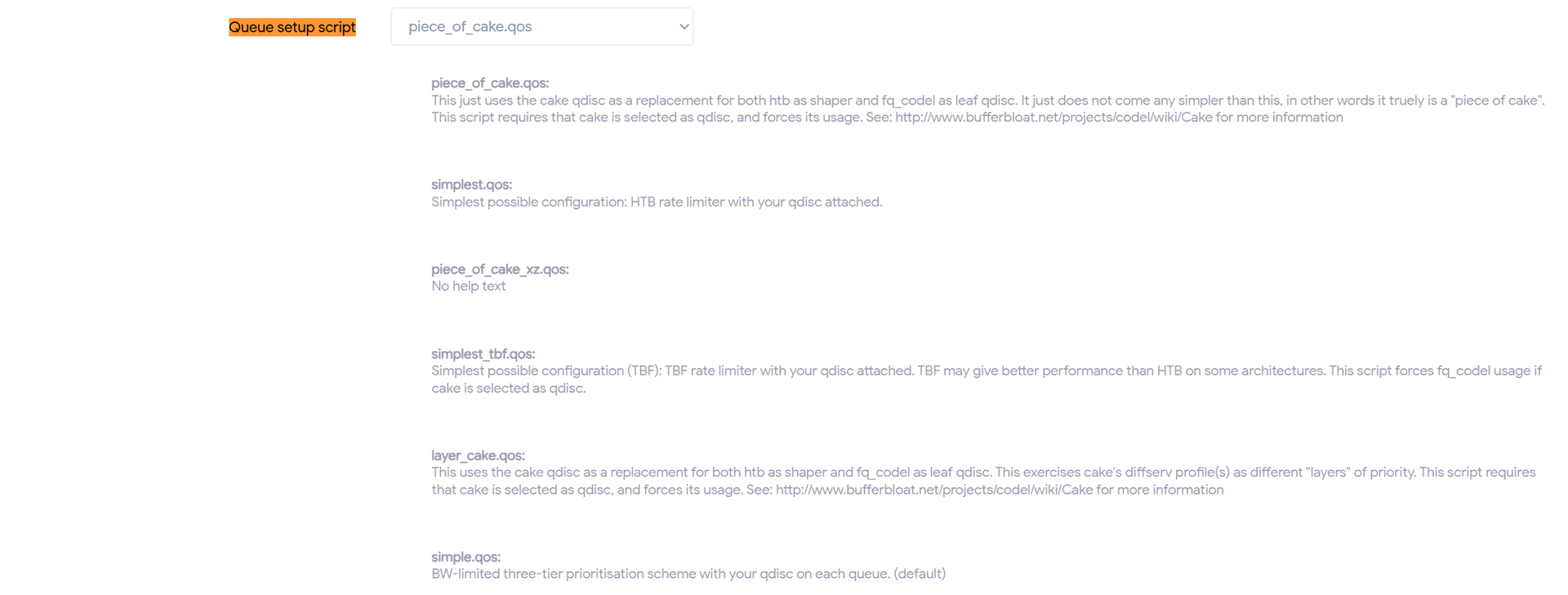

Queue Setup Script
qdisc 决定「用什么算法」，script 决定「怎么把包分进队列」，两层是分开的。
| 选项 | 说明 |
|---|---|
| simple.qos | 三层优先级（Bulk / Best Effort / Priority），每层下面挂 fq_codel。真 QoS，靠 DSCP 分优先级 |
| simplest.qos | 一个 HTB 限速加你的 qdisc，无任何优先级。最省 CPU |
| simplest_tbf.qos | 同上但限速器用 TBF，某些架构上比 HTB 快。CPU 吃紧时优先试这个加 fq_codel |
| piece_of_cake.qos | cake 自带整形，不额外套 HTB。和 cake 搭配的正确选择 |
| layer_cake.qos | 用 cake 的 diffserv 分级当真优先级层。想按 DSCP 分 tin 才选它 |
家庭网络里 simple.qos 的三层优先级其实很难发挥——优先级要靠 DSCP 标记，而家用流量基本没人标。所以它的实际效果约等于 fq_codel 加限速。真正想分优先级，应该选 cake 加 diffserv4，那是更现代的玩法。

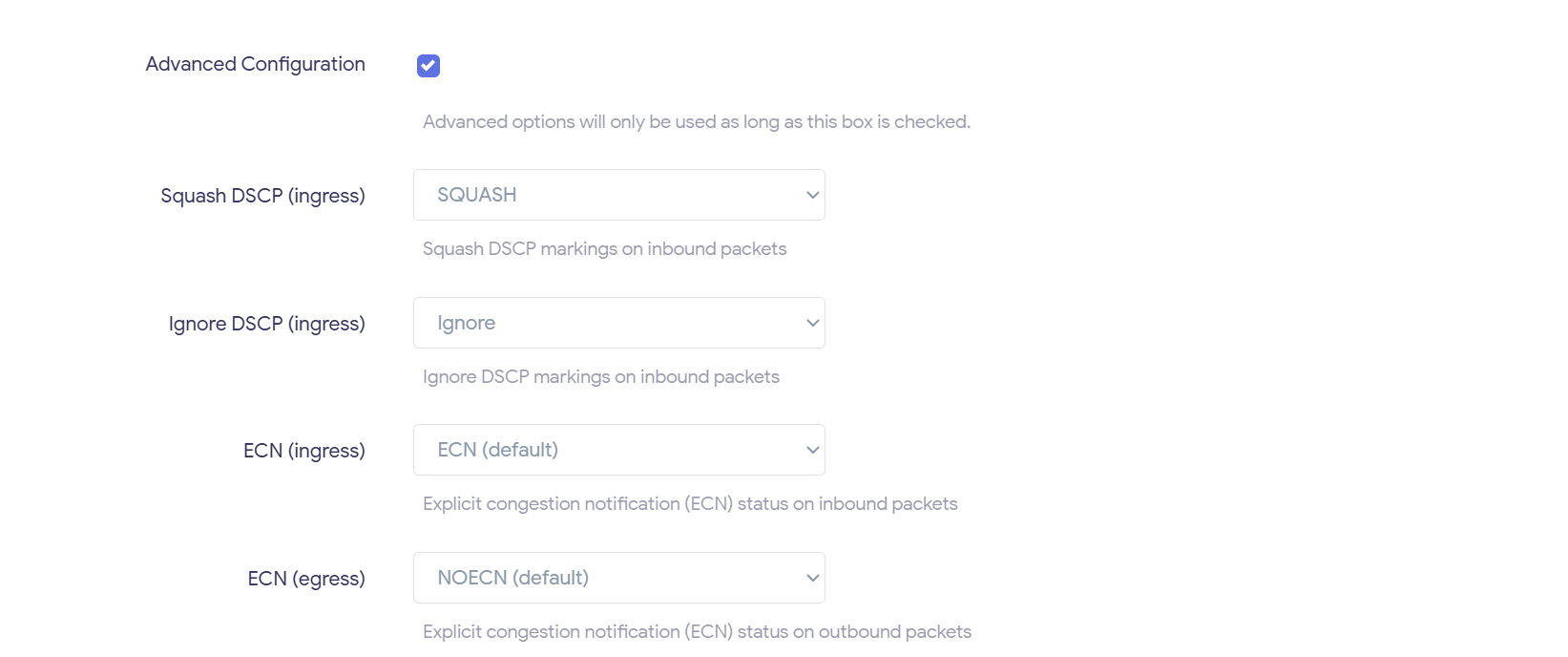

ECN：标记还是直接丢
两个字段，ingress 和 egress 独立。ECN 是拥塞时给包打标记而不是扔掉，让对端自己降速，避免重传，NOECN 就是直接丢。
luci-app-sqm 的默认是 ingress 用 ECN、egress 用 NOECN。逻辑是：上行方向的丢包发生在你自己的缓冲里，比标记更快更省事；下行方向标 ECN 能让远端发送端提前减速，减少反灌进运营商缓冲的量。这个默认值历史上改过几次，wiki 上两处说法也不一致，所以别把它当铁律。遇到特定站点慢或者握手卡顿，先把 egress 改成 NOECN 试试。

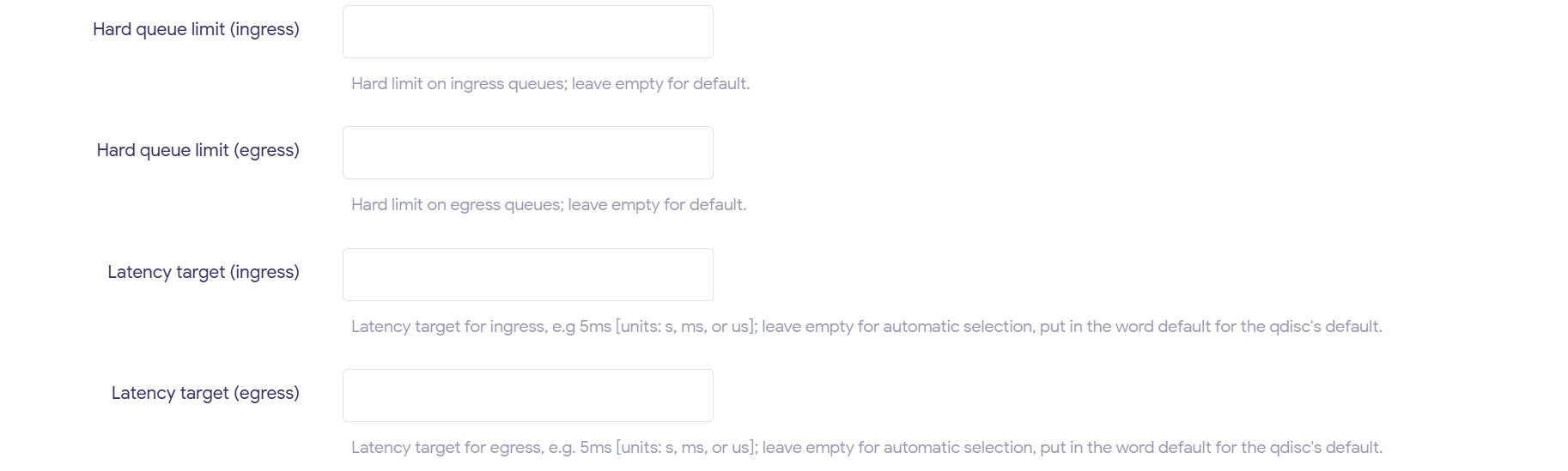

危险配置区
得先勾「Show Advanced Configuration」，再勾「Dangerous Configuration」，下面的字段才会出现。官方文档原话是 not heavily error checked，实际情况是完全不校验。
Hard limit on ingress / egress queues（ilimit / elimit）——队列的包数硬上限，留空用 AQM 默认。128M 内存的老机器内存紧张时可以压到 600 到 1000，代价是突发流量容易丢。
Latency target for ingress / egress（itarget / etarget）——CoDel 的目标驻留时间，单位可以是 ms、us、s。留空表示自动（低于 4Mbps 的慢链路会自动补偿），填 default 用 qdisc 内建值。cake 一般不用动，写 5ms 是常见调法，写太小会在慢链路上过度丢包。
Advanced option string for ingress / egress（iqdisc_opts / eqdisc_opts）——直接透传给 tc 的参数串。这是 SQM 真正有用的地方，也是最容易把自己搞挂的地方，单独一节讲。
cake 的高级字符串：真正让它有用的那几行
先说风险：这串东西写错一个不认识的参数，sqm 会静默失败。LuCI 界面照样显示已启用，/etc/config/sqm 里参数也都在，但内核里一个 shaper 都没装上，网速和延迟跟没配完全一样。所以改完必须验证，方法见下一节。

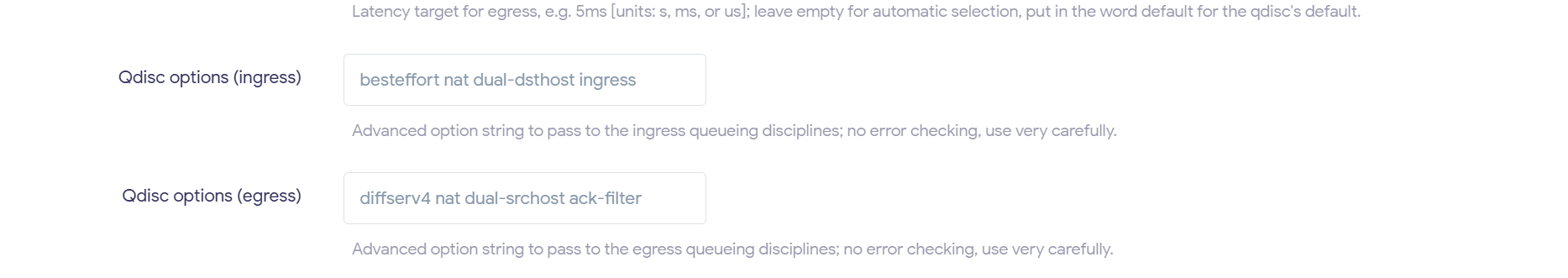

最实用的一组，WAN 口、cake、要让每台设备公平分：
ingress 高级字符串： ingress nat dual-dsthost
egress 高级字符串： nat dual-srchost这串东西解决的问题是这样的：家里所有设备的流量经过 NAT 之后，源 IP 都是同一个公网地址，cake 默认只能按「流」公平。于是开 20 个 BT 连接的机器天然拿到 20 份配额，看 4K 的电视只拿到 1 份。加了 nat 之后 cake 会去查内核的连接跟踪表，拿到真实的内网 IP，再按 dual-dsthost（下行按目的主机）或 dual-srchost（上行按源主机）分配。没有这个选项，SQM 的「公平」是假的，这是「配了但没感觉」最常见的原因。
其余关键字的价值排序：
| 关键字 | 作用 |
|---|---|
| nat | 查 NAT 表拿真实内网 IP，主机级隔离的前提 |
| dual-srchost | 按内网源 IP 隔离，用在 egress |
| dual-dsthost | 按内网目的 IP 隔离，用在 ingress |
| ingress | 声明这是后置瓶颈方向，让 cake 更激进地提前丢，压制反灌。只放在 ingress 串里 |
| diffserv4 | 分 4 个 tin（Bulk / Best Effort / Video / Voice），按 DSCP 映射 |
| wash | 抹平入方向 DSCP。运营商常乱改标记，家宽建议加 |
| ack-filter | 上行压缩纯 ACK 包，非对称链路能明显抬下载速度 |
| besteffort | 不分优先级，单一 tin。cake 默认 |
| rtt 100ms | 告诉 cake 典型 RTT，影响 CoDel 的时间窗计算 |
| mpu 84 | 最小包尺寸，替代 tcMPU |
| split-gso | 把 GSO 大包拆开计量，避免被少算 |
| raw | 关掉 cake 的 overhead 语义修正，只用于调试 |
一个容易踩的细节：下行和上行的 DSCP 策略应该不同。上行是你自己发的包，DSCP 可控，可以用 diffserv4；下行的 DSCP 是公网 CDN 打过来的，不可信，加 wash 抹掉更稳，或者干脆用 besteffort。
Link Layer Adaptation：让整形器算对每个包
这一页解决的是「150 字节的包在链路上实际占了多少发送时间」。算错的时候，1500 字节的大包几乎不受影响，但 150 字节的小包如果实际要占 194 字节的链路时间，误差就是 29%。结果就是测速网站一切正常，游戏和 VoIP 依然卡。这一页是最容易被跳过、也最容易出隐性问题的部分。

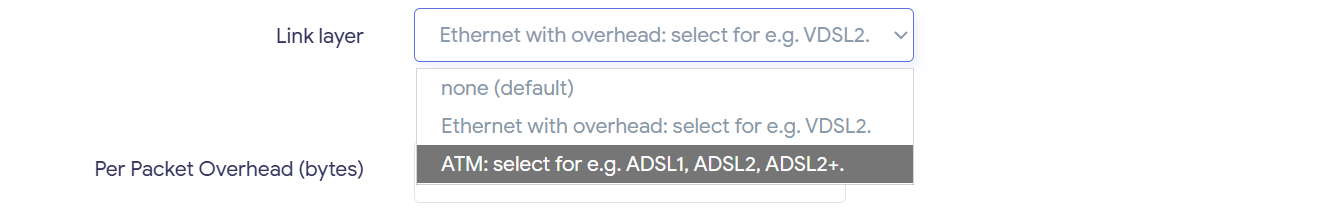

Link Layer Adaptation
none 表示不做开销补偿，其余参数全部被忽略。只有当瓶颈确实在 IP 层（运营商自己做了 shaper）才勉强能用，而且官方文档专门标注了 none 几乎永远不是正确答案。
ethernet 是默认值，绝大多数场景选它，然后靠 overhead 字段补 DSL、PPPoE、VLAN 的差。
atm 只给 ADSL / ADSL2+ 这类真 ATM 分帧的铜线用——ATM 每 48 字节加 5 字节，约 10.7% 开销。

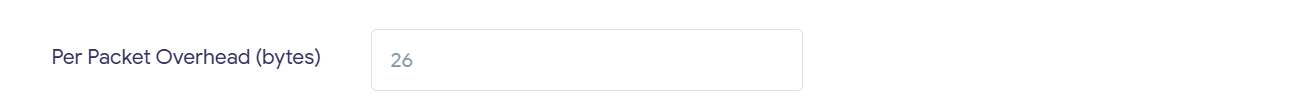

Per packet overhead
| 接入方式 | linklayer | overhead | 配套 mpu |
|---|---|---|---|
| VDSL2 加 PPPoE | ethernet | 34 | 68 |
| VDSL2 无 PPPoE | ethernet | 26 | 68 |
| VDSL2 或 100M 以太上行 | ethernet | 42 | 84 |
| DOCSIS 有线，低于 760 Mbps | ethernet | 22 | 64 |
| DOCSIS 有线，760 Mbps 以上 | ethernet | 42 | 84 |
| FTTH 或城域以太 | ethernet | 44 | 84 |
| 纯以太，不确定就选这个 | ethernet | 44 | 96 |
| ADSL / ADSL2+ | atm | 44 | 96 |
构成拆开看：以太头 14 字节加 FCS 4 字节，一共 18；PPPoE 再加 8；VLAN tag 再加 4；DS-Lite 这种 IPv4 over IPv6 隧道要按加 40 算。原则只有一条：宁可高估，不要低估。低估会让满载延迟抬头，高估只损失一点点吞吐。拿不准就填 44。

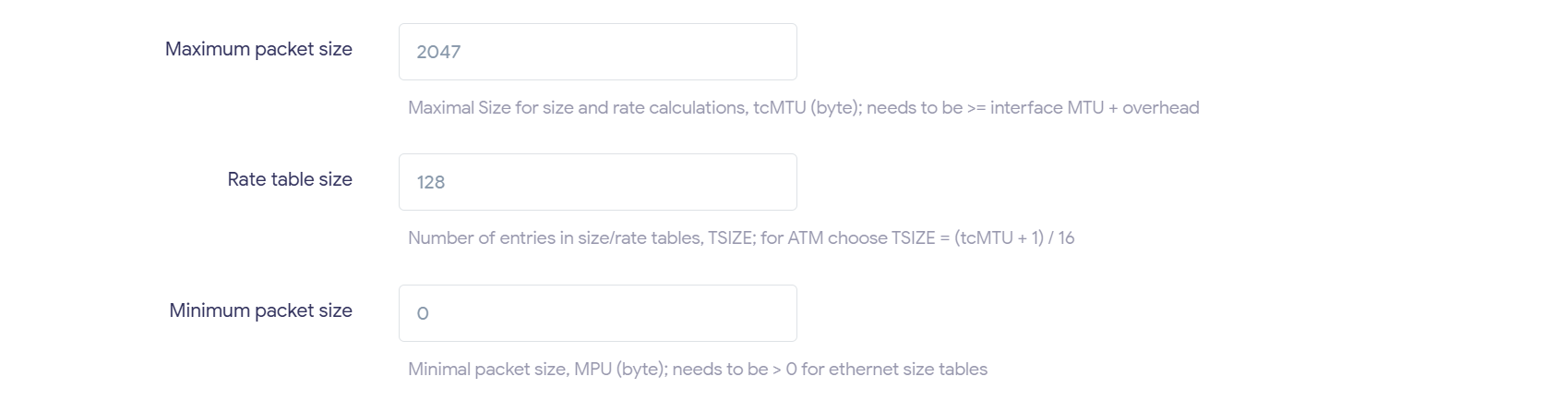

高级链路选项
Maximal packet size（tcMTU，默认 2047）——尺寸和速率查表的上界，必须不小于接口 MTU 加 overhead。别往小改。
Size table entries（tcTSIZE，默认 512）——查表条目数。ATM 线路用 (tcMTU + 1) / 16 算。
Minimum packet size（tcMPU，默认 0）——最小包尺寸。所有现代接入（PON、DOCSIS、VDSL、以太）都传完整 L2 帧含 FCS，等价于 64 字节的下限，应该设 64 或 84。DSL/ATM 常常不含 FCS，可以留 0。这一项看着无关紧要，实际有个很具体的场景：DOCSIS 上下行经常是 40:1 的不对称，下行灌满大流的时候，上行基本被纯 ACK 占满。这些 40 到 60 字节的包如果不按 64 计费，整形器会严重低估上行负载，于是「下行跑满、上行龟速、游戏一卡一卡」。
Link Layer Adaptation Mechanism（linklayer_adaptation_mechanism）——default 表示自动（cake 用内建的 overhead 处理，其他 qdisc 用 tc_stab）。保持 default。
改完怎么确认真的生效
LuCI 上那个「已启用」完全不可信。每次改完都要跑：
tc -d qdisc要找的是 shaper 实例和它的参数，大致长这样：
qdisc cake 803b: root refcnt 2 bandwidth 138Mbit besteffort dual-srchost nat wash重点看三样：bandwidth 的数值对不对、dual-srchost 或 dual-dsthost 在不在、overhead 有没有被吃掉。如果输出里根本没有 cake 或 htb 字样，只有一个 pfifo_fast，那说明 sqm 静默失败了，第一步先把两个高级字符串清空再试。
接着看运行统计，下行方向看的是 ifb 设备：
tc -s qdisc show dev ifb4pppoe-wan盯这几个指标：
pk_delay峰值驻留延迟，个位数毫秒是健康的，几百毫秒说明缓冲在积压av_delay平均延迟，必须小于 targetsp_delay稀疏流延迟，应该接近 0memory used对比上限，贴着顶说明速率设高了backlog持续非零就是队列在堆overlimits整形生效的计数，如果是 0，说明速率设得比物理链路还大，整形根本没起作用quantum应该约等于 MTU，异常说明 overhead 配错了
最后确认 CPU 还有余量：
mpstat -P ALL 1单核 %idle 掉到 10% 以下就是 cake 已经跑不动了。CPU 打满的 cake 一样会积压，症状和没配 SQM 时一模一样，特别容易误判成「参数填错了」。这时候要么换 fq_codel 加 simplest_tbf.qos，要么把速率降下来。另外注意 CPU 调频策略也会捣乱——cake 的负载是突发型的，可能触发不了升频，把 governor 设成 performance 试一次就知道是不是这个问题。
高频故障对照表
| 症状 | 大概率原因 | 处理 |
|---|---|---|
| 上下行都卡在较小的那个值 | Interface 选成了底层 eth，没选 l3_device | 用 ifstatus 查真实设备名 |
配了完全没变化，tc 里没有 cake | 高级字符串里有不被识别的参数，静默失败 | 清空 iqdisc_opts 和 eqdisc_opts |
| 测速正常，游戏和语音照旧卡 | overhead 与 mpu 偏低，小包被低估 | overhead 补到 44，mpu 补到 84 |
| 一台下载，全家都卡 | 没加 nat dual-srchost / dual-dsthost | 两个方向各补一个 |
| 下行速率远低于设定值 | CPU 打满，或者 ingress 整形加了下行流量过大 | 换 fq_codel 加 simplest_tbf.qos |
| 开了 SQM 速度掉一半以上 | 硬件流量卸载还开着，包绕过 qdisc | 防火墙里把 Flow Offloading 设成无 |
| 下行延迟还是高，但上行很好 | 下行速率设得太接近物理值，反灌进运营商缓冲 | 下行再降 3% 到 5% |
一套可以直接抄的配置
2000M 下行、150M 上行、PPPoE 拨号的机器，定型后的参数是这样的：
interface pppoe-wan
download 1940000
upload 138000
qdisc cake
script piece_of_cake.qos
ingress ECN ECN
egress ECN NOECN
iqdisc_opts ingress nat dual-dsthost
eqdisc_opts nat dual-srchost ack-filter
linklayer ethernet
overhead 34
tcMPU 84用 uci 写进去，绕开 LuCI：
uci set sqm.@queue[0].interface='pppoe-wan'
uci set sqm.@queue[0].download='1940000'
uci set sqm.@queue[0].upload='138000'
uci set sqm.@queue[0].qdisc='cake'
uci set sqm.@queue[0].script='piece_of_cake.qos'
uci set sqm.@queue[0].iqdisc_opts='ingress nat dual-dsthost'
uci set sqm.@queue[0].eqdisc_opts='nat dual-srchost ack-filter'
uci set sqm.@queue[0].overhead='34'
uci set sqm.@queue[0].tcMPU='84'
uci commit sqm
/etc/init.d/sqm restart这里有个必须讲清楚的坑：LuCI 的保存逻辑是「界面上显示什么值，就往配置文件里写什么值」，它不会去读你没在表单里改过的项。所以只要你先用命令行改过 /etc/config/sqm，再回界面点一次「保存并应用」，表单里那些还是旧值的字段就会把你的命令行改动整片盖掉——配置看起来没变，实际已经回到上一次 UI 的取值。命令行改完就别再回界面点保存；真要长期固化非标准参数，更稳的做法是把整形整体挪到自己写的 qos 脚本里，只留 SQM 当壳。
另外 overhead 34 是 PPPoE 场景的值。不带 PPPoE 的纯 DHCP 拨号要改成 26，FTTH 直连建议 44——大一档不会错，小一档一定出问题。
